CADで使える建築図面記号


水栓記号

水栓(湯)

別名:蛇口、カラン

水栓とは、建物内に水を供給する給水の開閉操作を行う蛇口のこと。ハンドルやレバーを回して開閉や水量の調整を行うものが一般的です。図面記号で〇部分が黒色は「湯」を表し、湯の吐水・止水(水の出し・止め)だけを行う、最もシンプルな水栓(蛇口)である「単水栓」を表す。

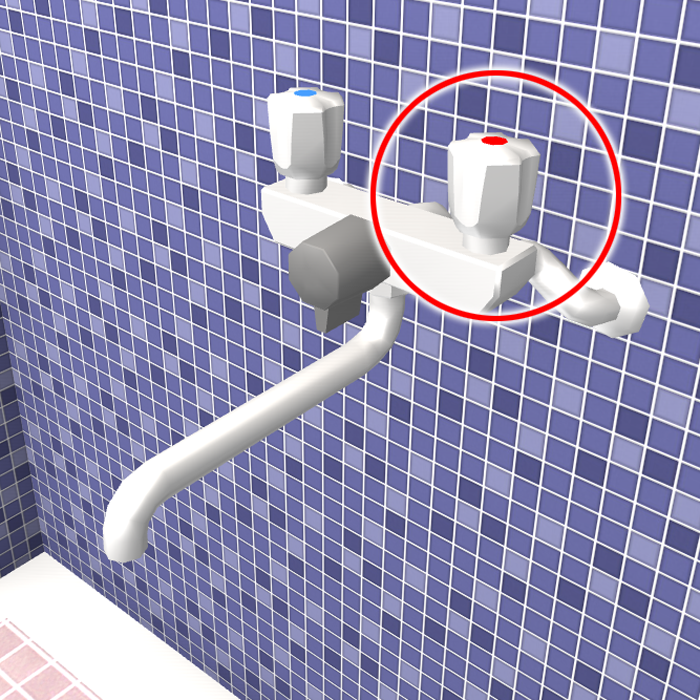

お湯だけを給水する単水栓の記号ですが、実用的ではなく、あまり見かけません。ツーハンドル(ツーバルブ)混合水栓として、お湯と水の吐水量を別々に調整する蛇口の記号として、水栓(水)・水栓(湯)の図面記号を2つ並べて表記する場合があります。

図面記号
水栓(湯)
