水栓記号

水栓(水)

別名:蛇口、カラン

水栓とは、建物内に水を供給する給水の開閉操作を行う蛇口のこと。ハンドルやレバーを回して開閉や水量の調整を行うものが一般的です。図面記号で〇部分が白色は「水」を表し、水の吐水・止水(水の出し・止め)だけを行う、最もシンプルな水栓(蛇口)である「単水栓」を表す。


単水栓の蛇口(カラン)には、横水栓、万能ホーム水栓、自在水栓、洗濯機用水栓など、さまざまある。ツーハンドル(ツーバルブ)混合水栓は、2つのハンドルによって水とお湯の混合量を調節するタイプの蛇口は、水栓(水)・水栓(湯)の図面記号を2つ並べて表記する場合もある。

図面記号
水栓(水)

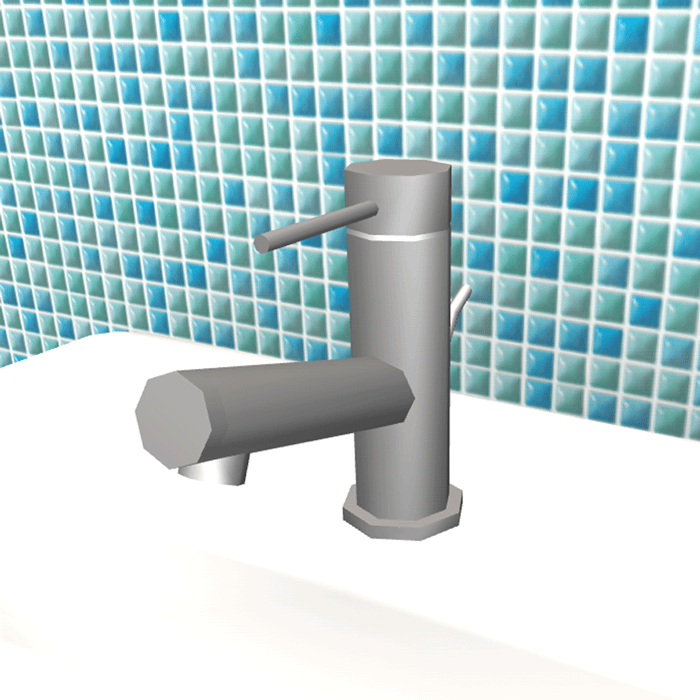

グラフィック
水栓(水)
