水栓記号

シャワー(混合栓)

シャワーとは、水を幅広く撒く器具。少ない水量で広い面積に水を当てることができるので、節水効果がある。小さな穴が空いた部分をシャワーヘッド(はす口)という。この図面記号は水と湯を温度調節して出せるシャワーを表している。

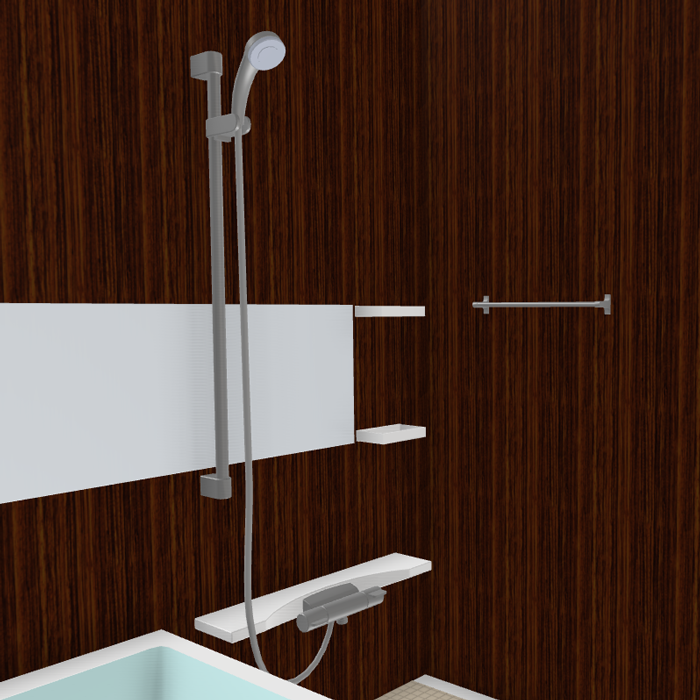

シャワー(混合栓)は主に身体を洗う場所である浴室やシャワー室、洗髪機能がついた洗面所、蛇口の手元で食材や食器を洗うキッチンの流し台などに設置されます。付加価値的に機能性を重視した入浴用シャワーでは、空気を含ませて水の流れに変化をつけたマッサージ機能付きや、節水に優れた製品も見られます。蛇口からホースでつながり、シャワーヘッドから水が出るタイプだけではなく、雨のように降ってくるような天井付シャワーなどもある。

図面記号
シャワー(混合栓)
図面記号
シャワー(混合栓)
