水栓記号

室内止水栓

別名:室内止水バルブ

止水栓とは、水を止めるバルブのこと。メーター付近や各設備の手元に設置されています。この記号は室内用の止水栓を表しているので、各設備の手元に設置される水栓。蛇口とは別に、器具の故障時やメンテナンス時に水を止めたり、水量の調整を行うために給水管と蛇口の間に設けられている水栓。

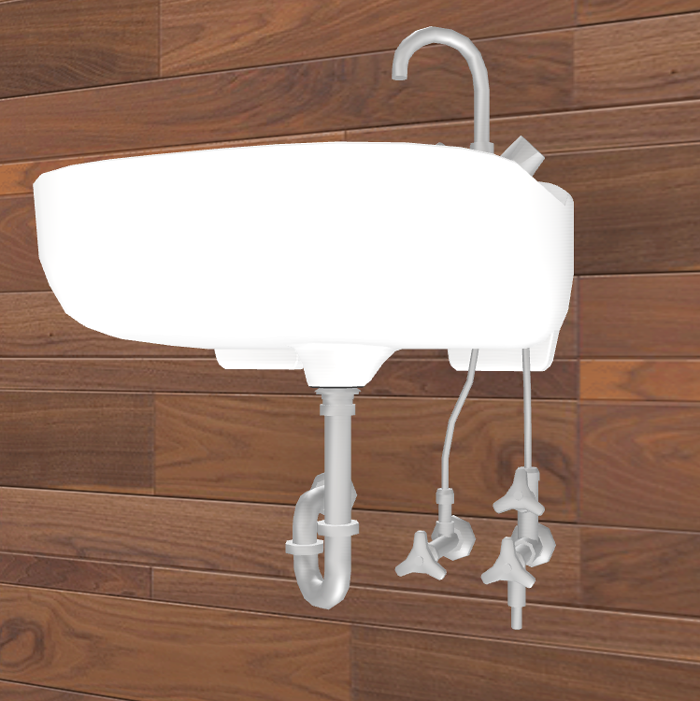

室内止水栓は、各器具の蛇口付近に設置されるので、キッチンや洗面台下の収納(キャビネット)内や、トイレのタンク付近、給湯器や食洗機の手前などにあります。 止水栓が見当たらない場合は、家屋全体の元栓(水道メーター付近の止水栓)を閉めましょう。

図面記号
室内止水栓
グラフィック
