CADで使える建築図面記号


建具(窓)

上げ下げ窓

別名:シングルハング、ダブルハング、バランス窓

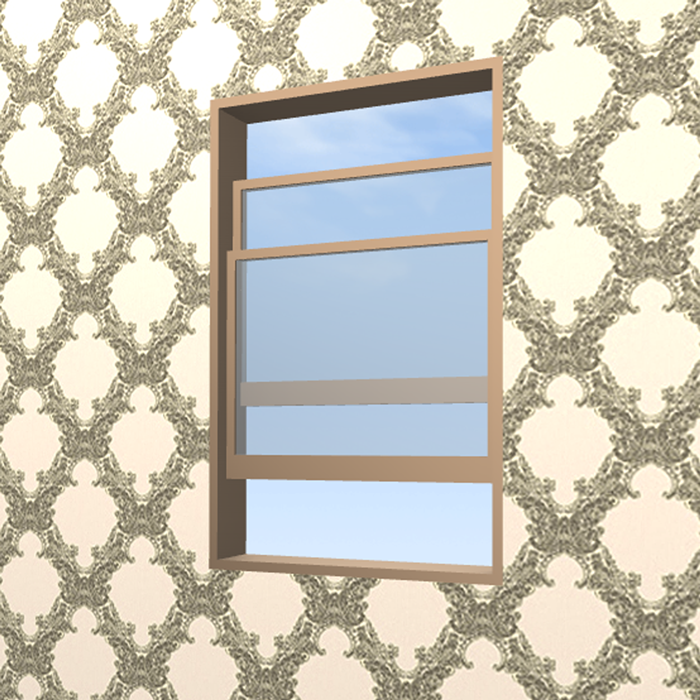

上げ下げ窓とは、上下に動かして開閉する窓。上側の窓がはめ殺し(FIX)で下側のみ動かせるものを「シングルハング」、上下のガラス戸が両方動かせるものを「ダブルハング」、上下が連動して一緒に動くものを「バランス窓」と呼ぶ。


上げ下げ窓は、欧米の住宅などによく見られます。開口部を大きく取れない、縦長のスペースに用います。有効換気面積は引き違い窓と同じように窓面積の2分の1。デザイン性がよく、場所を取らずに採光・通風が確保できます。特に上下に開くことで空気の対流が起こり、通風コントロールがしやすいのが特徴。引き違い窓に比べ、上げ下げ窓は戸車がないため気密性が高くなり、寒冷地にも適しています。防犯性に優れているなどメリットがあるが、開閉の操作がしにくく、掃除がしにくい、カーテンを選びにくい等のデメリットがあります。

図面記号
立面図記号
グラフィック

窓の3Dデータ多数収録
