スイッチ記号

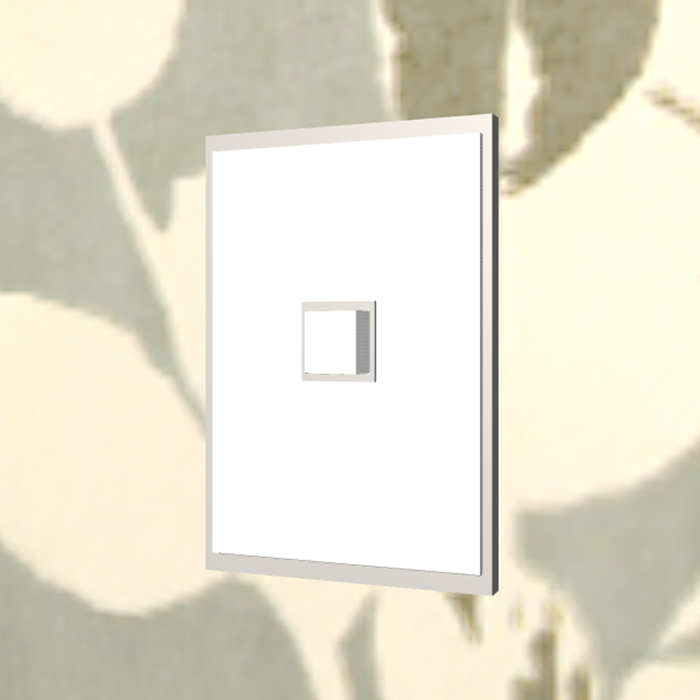

スイッチ(点滅器)

別名:開閉器、片切りスイッチ

スイッチ(点滅器)とは、主に電気回路を用いた機器で、電気を流したり遮断したりする(開閉する)際に使用する部品や装置。部屋の照明などをON/OFFする、壁に付いているパチッと押すタイプのスイッチの記号。この図面記号をベースに、傍記の数字やアルファベットで種類別を読み取る。

ポイント

スイッチ(点滅器)は、例えば、室内の天井に取り付けられたシーリングライト(照明器具)を点灯させるとき、壁に取り付けられたスイッチで行うもの、照明器具に下がっている紐を使うもの(プルスイッチ)、リモコンを使用するものなどがありますが、どれもスイッチでオンとオフを切り替える点は同じです。

図面記号
スイッチ(点滅器)
DXFファイルダウンロード
