CADで使える建築図面記号


スイッチ記号

セレクタスイッチ

別名:セレクトスイッチ

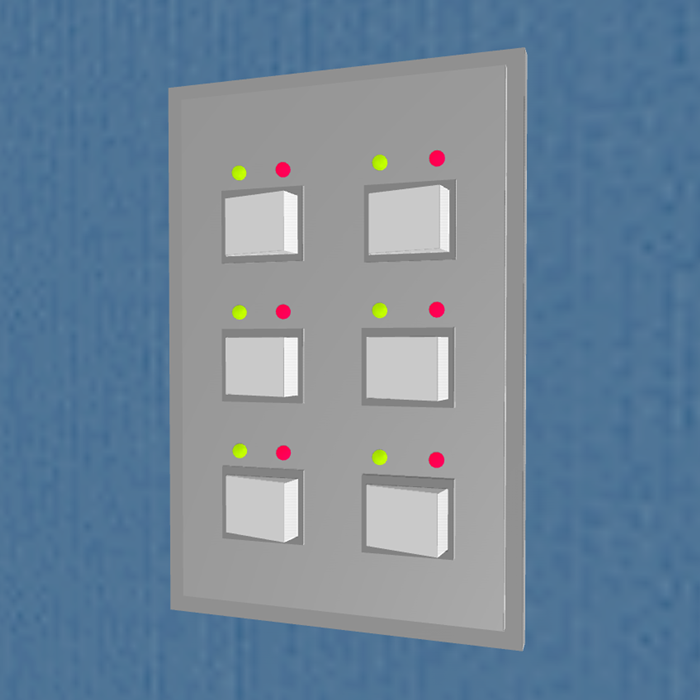

セレクタスイッチとは、リモコンスイッチを複数集合したスイッチ。図面記号の横に数字が書かれている場合、点滅回路数(リモコンスイッチ数)を表しています。

ポイント

セレクタスイッチは、主に店舗やオフィス、管理人室などで大量の照明を一括ON/OFFさせる場合に使用するスイッチ。生電源を入り切りせず、複数のリモコンリレーによってON/OFFを行います。最終退出口などで一斉に照明を切るといった使い方も可能です。

図面記号
セレクタスイッチ
DXFファイルダウンロード

スイッチ記号
