CADで使える建築図面記号


照明器具

蛍光灯(スイッチ付)

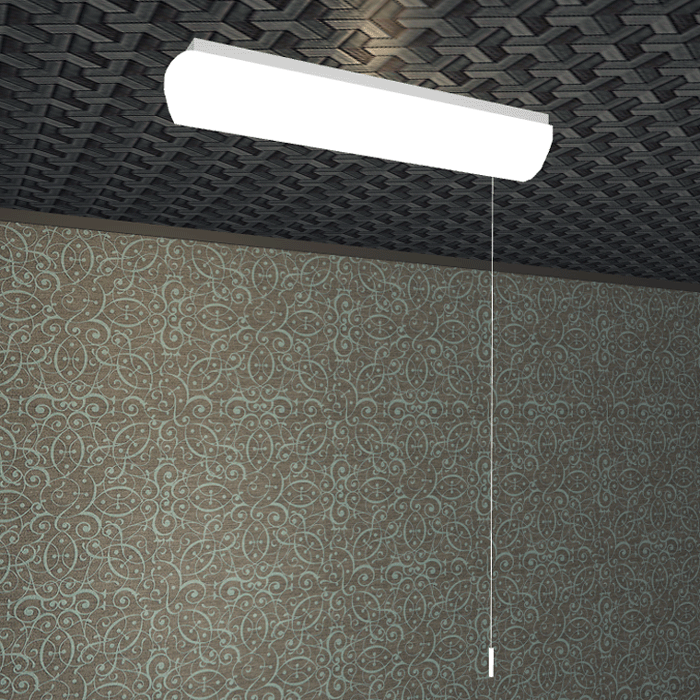

スイッチ付き蛍光灯は、プルスイッチ(引きひも)を引っ張るタイプのスイッチや手元スイッチがあり、照明器具のそばでON/OFFできる。

ポイント

プルスイッチの場合、ひもの垂れ下がりは空間の美観を損ねますが、該当の照明だけをON/OFFできるので、オフィスや倉庫などでの省エネに有効です。キッチンの吊戸棚下に流し元灯としてよく使用されています。
政府が照明機器の省エネを進める方針を出したことや、省エネ、高輝度、長寿命のLEDの多様化・低価格化が進んだことで、LED蛍光灯が急速に普及しています。
「蛍光灯形LED」の図面記号は、蛍光灯の図面記号に「LED」を傍記しますが、いずれLEDが一般化されると傍記は不要となるかもしれません。

図面記号
蛍光灯 (スイッチ付)
DXFファイルダウンロード

照明記号
