照明器具

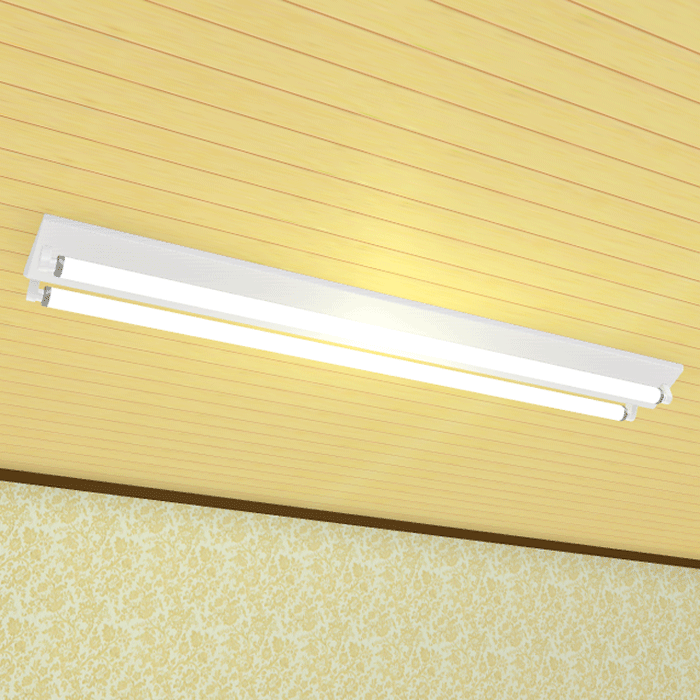

蛍光灯（40W×2本）
「FL型直管蛍光灯40Wが2本」と表しています。
FL型とは「グローランプ（点灯管）」と「蛍光灯ランプ」の２つセットで電気が点く「グロースタート型照明」のこと。
FL型直管蛍光灯とは、一般的なオフィスなどで用いられている管の長いタイプの蛍光灯です。他にも「FLR型（ラピッドスタート型）」「Hf型（高周波点灯専用型 ）」などがあるので、器具にあった蛍光管を用意しましょう。
政府が照明機器の省エネを進める方針を出したことや、省エネ、高輝度、長寿命のLEDの多様化・低価格化が進んだことで、LED蛍光灯が急速に普及しています。「蛍光灯形LED」の図面記号は、蛍光灯の図面記号に「LED」を傍記しますが、いずれLEDが一般化されると傍記は不要となるかもしれません。
図面記号
グラフィック
