CADで使える建築図面記号


照明器具

コードペンダント

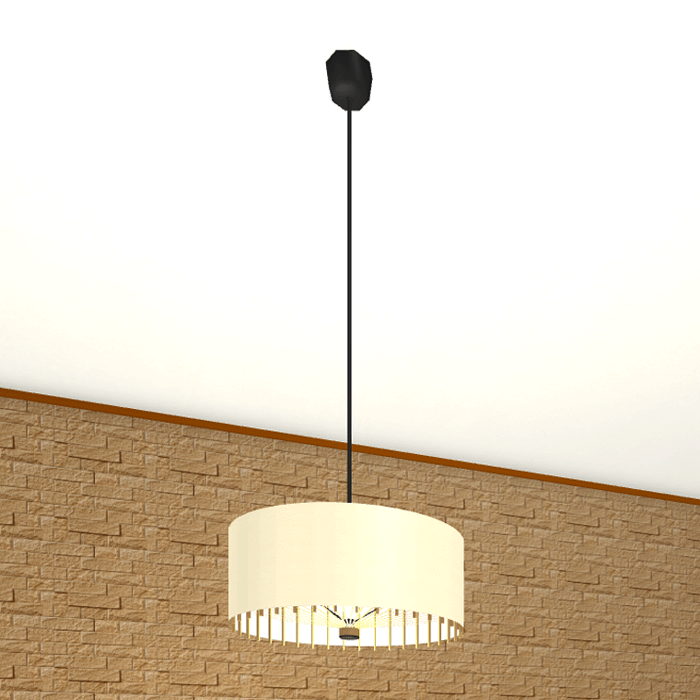

別名:ペンダントライト(コード吊り)

コードペンダントとは、電源コードで天井から吊り下げる照明器具。引っ掛けシーリングでの設置が多い。
ペンダントライトは、シャンデリアのような全体を照らす照明や、ダイニングテーブルの上などに吊るしてスポット的に照らす部分照明として使用するタイプがある。

ポイント

ペンダントライトは、シェード(笠)で光源を覆ったものが多く、シェードの素材によっては光が拡散しにくく、真下と周辺だけを照らします。
ペンダントライトは天井から吊り下げますので、照らす位置までが近くなります。そのため、明暗がはっきりするコントラストの強い光を照らすことができるので、カウンターやダイニングテーブルの上など、スポット的な使用に適しています。また、照明の位置が天井から吊り下げられるので、天井高の高い吹き抜けや階段にも適しています。
コードペンダントは調整用パーツを使用するか、上手に結んでコードの長さ(照明の高さ)を調整できます。余ったコードは手繰り寄せてフランジカップ(シーリングカバー)に入れて収納したり、そのままぶら下げても雰囲気が出る場合もあります。

図面記号
コードペンダント
DXFファイルダウンロード

照明記号
