照明器具

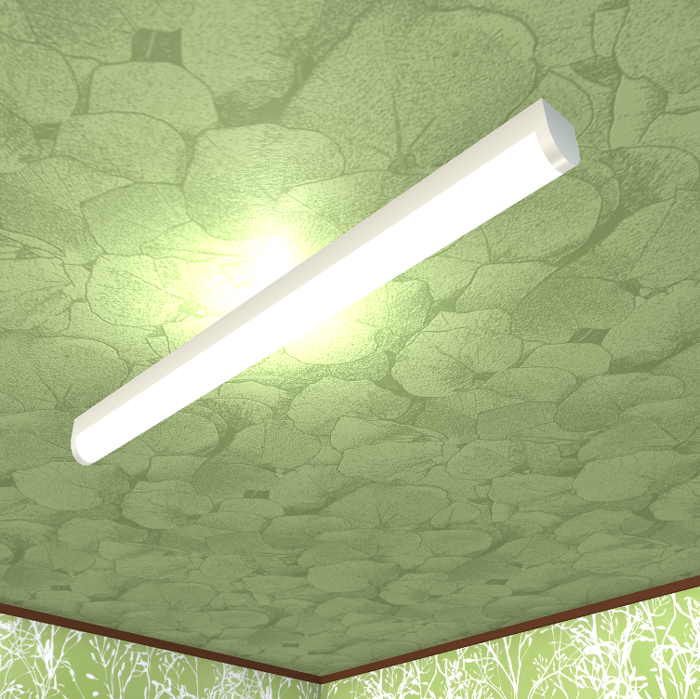

蛍光灯(天井付け)

別名:直管形照明

蛍光灯とは、蛍光物質をガラス管内側に塗布し、放電によって発生した紫外線をこの蛍光物質に当てて可視光線を生じさせる方式の光源。
明るい光を発するので、天井付けで広い範囲を明るく照らすのに向いている。

ポイント

蛍光灯は白熱灯に比べて、寿命が長い、消費電力が小さい、発熱が少ない等のメリットがあります。省エネ効果はLEDの方が高いですが、コスト面では蛍光灯の方がまだまだリーズナブルです。
主にオフィスや学校などで使用されています。何度も付けたり消したりすると寿命が短くなるので、住宅のトイレや浴室など短時間しか付けない場所には向いていません。
政府が照明機器の省エネを進める方針を出したことや、省エネ、高輝度、長寿命のLEDの多様化・低価格化が進んだことで、LED蛍光灯が急速に普及しています。「蛍光灯形LED」の図面記号は、蛍光灯の図面記号に「LED」を傍記しますが、いずれLEDが一般化されると傍記は不要となるかもしれません。

図面記号
蛍光灯 (天井付け)
DXFファイルダウンロード
