建具(扉)

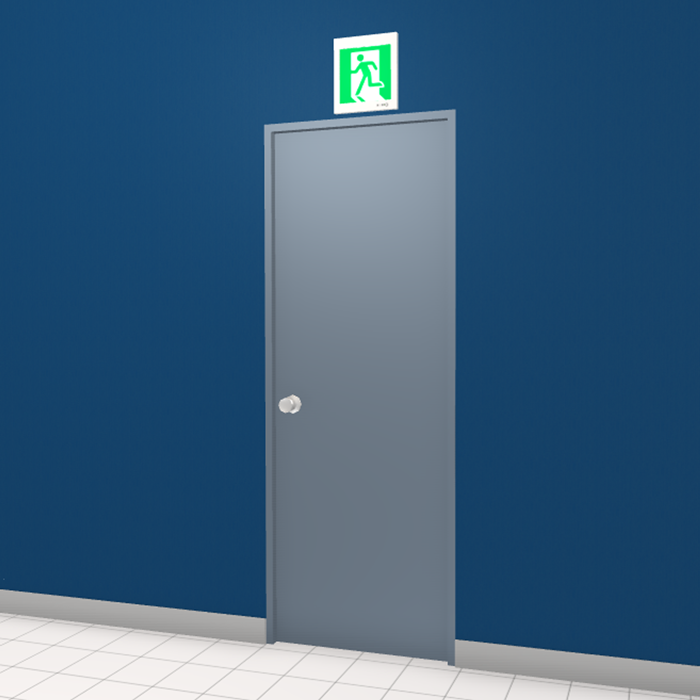

常時閉鎖式防火戸

別名:常閉式(じょうへいしき)

常時閉鎖式防火戸とは、普段は閉まった状態にある防火戸。扉を開けて人が出入りすると、ドアクローザーによって自動的に閉じる。大きく開いてもロックされず、手を放すと必ず扉が閉まる。

ポイント

常時閉鎖式防火戸は、火災初期の煙の流入を防ぐ効果が高いため、避難階段(非常階段)のたて穴区間での使用を推奨されています。常に扉が閉まっているので使い勝手が悪く、普段から荷物を置かれ、肝心な非常時にドアが開かないという事故事例もありました。このようなことから、近年では、火災時のみ閉鎖する機能をもつ「随時閉鎖式防火戸」が数多く使用されています。

図面記号
