建具(扉)

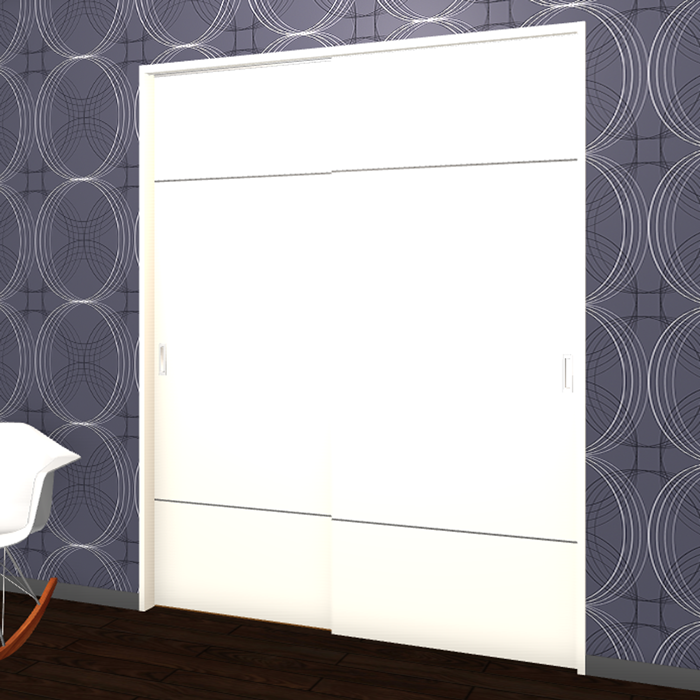

引き違い戸

別名:引き戸

引違い戸とは、襖(ふすま)や障子のように、2枚以上の戸で構成される扉。鴨居や敷居にある2本以上の溝またはレールの上を水平移動させて開閉する引き戸。左右どちらにでも開閉できるので、使い勝手が良い。


引違い戸は、和風の玄関や室内扉、複数枚の戸で構成する押し入れなどに使用されます。開き戸に比べ、気密性は低いですが、風通しがよく人の気配を感じられるため、用途が広がっています。また、左右どちらからでも出入りでき、開閉時に身体の動きが少ないので、高齢者や小さなお子様にとって扱いやすい扉です。

図面記号
