建具(扉)

オートヒンジ

オートヒンジとは、人が開けた扉をゆっくり自動的に閉める装置で、ヒンジ(蝶番)に機能を内蔵した丁番型や、ドア内臓の中心吊型などがある。風などで不用意に扉が開かないように押さえる働きもする。

ポイント

オートヒンジは、蝶番型は、通常一枚の扉にダンパーヒンジとスプリングヒンジを上部と下部に設置し、その2個でオートヒンジとしての働きをします。一般ドアのほかに、防火ドアやエレベータまわり、非常階段、廊下にも使用される。装置が見えないので美観に優れています。

図面記号

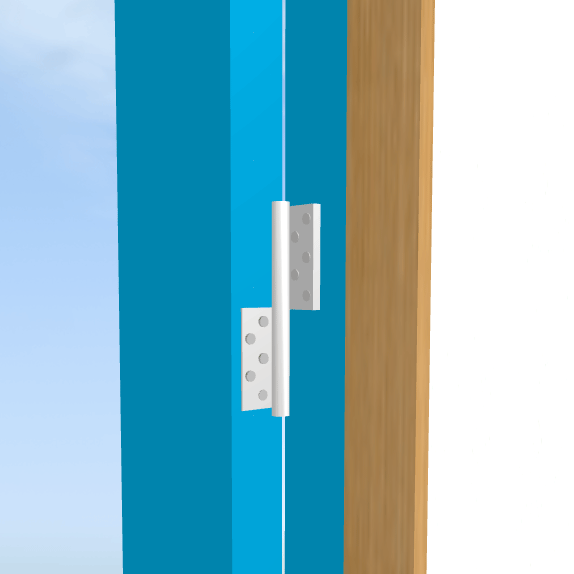

グラフィック
オートヒンジ

3D扉データの自作可能
