CADで使える建築図面記号


建具(扉)

ドアクローザー

別名:ドアチェック

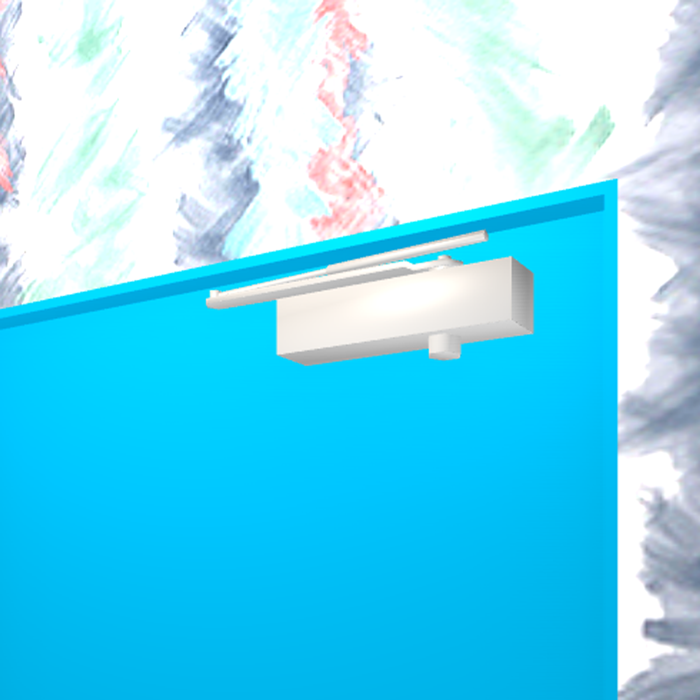

ドアクローザーとは、人が開けた扉をゆっくり自動的に閉める装置で、ドアに装着するタイプ。本体はドアに装着し、バネ仕掛けのアームは枠に固定する。風などで不用意に扉が開かないようにする機能や、一定の角度で止まるものもある。

ポイント

ドアクローザーは、スプリング(バネ)の反発力と、オイルダンパー(油圧)による速度調節でゆっくりドアを閉めるため、指をはさむような事故や騒音を防ぐことができます。一般的には玄関ドアに取り付けられるが、トイレなどの室内に取り付ける製品もあります。
