VRソリューション

VRシステムの設置と運用マニュアル


コントローラの使い方

コントローラの機能には「シンプルコントローラ」と「旧コントローラ」の2つのモードがあります。コントローラの機能を切り替えるときは「VRモード設定」からおこないます。

■VRモード設定の表示方法

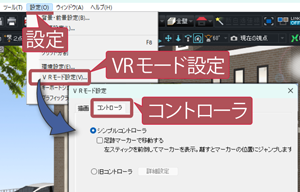

3D画面のメニューバーから 「設定」 ⇒ 「VRモード設定」 ⇒ 「コントローラ」タブをクリック。「シンプルコントローラ」と「旧コントローラ」の選択画面が表示されます。 VR設定


シンプルコントローラの機能

初めての方でもVRの空間内をコントローラを使って簡単に動き回れます。

■メニューパネルの操作

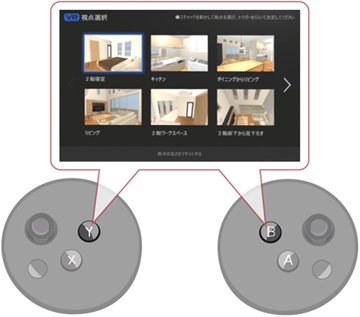

左右コントローラ の上ボタン(B またはY)でメニューパネルを表示/ 非表示。 コントローラの操作画面

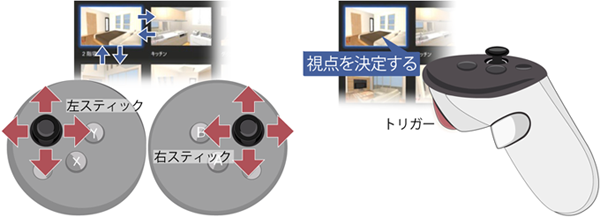

メニューパネルに表示される視点画像を選択するときは、左右のスティックで上下左右の方向に移動。トリガーを引いて決定すると、その場所に瞬間移動します。着地後は登録された視点の高さにセットされます。登録視点画像の下にあるリセットボタンとキーボードのHomeキー押下で、既定の視点の高さにセットされます。 コントローラの操作画面


■移動と回転

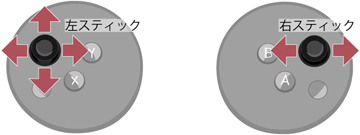

左コントローラ のスティックで前進、後退、左右に移動。右コントローラのスティックで回転します。 コントローラの操作画面


■ 動作スイッチ

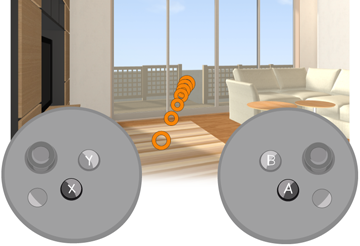

左右コントローラの下ボタン(A またはX)でビームを使って 建具の開閉と照明のOn/Offができます。 "オペレータ操作VRモード(高画質)"はビームと建具の開閉動作はありません。照明全体をOn/Offします。
コントローラの操作画面


旧コントローラの機能を使う

以前のコントローラ機能を使う。

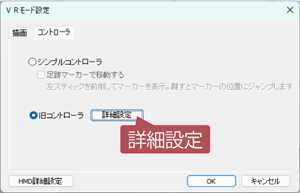

旧コントローラの機能を表示するには、「VRモード設定」の「コントローラ」タブから、"旧コントローラ"選択で「詳細設定」ボタンが有効になります。クリックして詳細設定を表示します。
VR設定

詳細設定
初期設定では、"セルフVRモード"は全ての機能が使える状態です。"オペレータ操作VRモード"は、データに影響を与える動作や、意図しない移動が発生しないように設定されているため、最初に使える機能を3つ(マーカー移動・情報表示・動作スイッチ)に絞っています。"オペレータ操作VRモード(高画質)"は、一部対象外の機能があります。


■マーカー移動

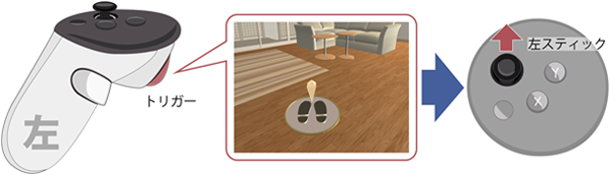

左のトリガーを引いてマーカーを表示、その状態で左のスティックを前倒しにすると、マーカーの場所に移動します。 VRコントローラの操作画面


■情報表示

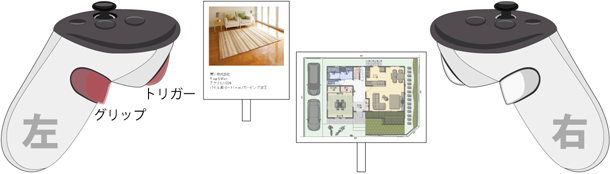

左のコントローラのトリガーとグリップを同時に押すとパネルが表示されます。この時、右のコントローラで、パーツを指すとパーツ情報、躯体を指すと間取り図が表示されます。 VRコントローラの操作画面


■動作スイッチ

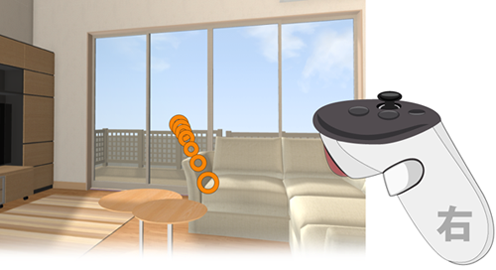

右コントローラのトリガーを引き、ビームを使って 建具の開閉と照明のOn/Offができます。
"オペレータ操作VRモード(高画質)"は、ビームと建具の開閉動作はありません。照明全体をOn/Offします。 VRコントローラの操作画面


■よく使われる機能

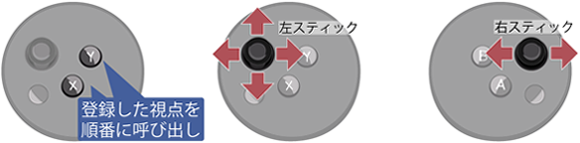

視点移動の機能
・左コントローラ のXとYボタンで登録視点を呼び出せます。
・左コントローラ のスティックで前進、後退、左右に移動。右コントローラ のスティックで回転します。
VRコントローラの操作画面


※ その他の機能は3D画面のメニューバーにある「設定」からVRモード設定の「詳細設定」をご覧ください。
