TOS設計 太田氏のOptimageを使った建築パース作成講座

Vol.2 鳥瞰図

6照明器具に透明色を貼り付ける

鳥瞰図の場合、天井に付く照明器具が邪魔になる場合があります。その時は、照明器具に透明色を貼り付けて見えないようにします。

【透明01色の追加方法と設定値】

  1. 色パレットの「お気に入り」を選び、色追加ボタンをクリックします。
    色パレット
  2. 色編集のダイアログ内容を編集します。
    色編集ダイアログ(基本色) 色編集ダイアログ(反射/発光)
    色編集ダイアログ(透明/鏡面) 色編集ダイアログ(他)
  3. すべての編集が済めば、「OK」ボタンをクリックします。
    これで透明01色の追加完了です。


色パレット透明01色の追加が完了すれば、メニューの1階タブをクリックし、色パレットの対象を全体にして各照明器具に貼り付けていきます(右図参照)。


7照明器具の設定を変更する

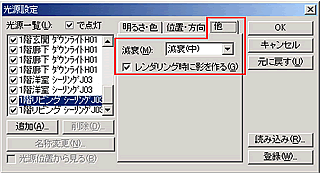

光源設定ダイアログダイニングテーブルの陰影が強すぎるので、その上部にある照明器具(1階リビング シーリングJ03)の光源設定を変更します。

光の減衰(弱)を減衰(中)にします。その他の変更はありません(右図参照)。


8基礎部分に板を貼り付ける

壁を削除した際、基礎と壁の間の壁も消えてしまうので、適当な大きさの目隠し板を張り付けます。

ここでは、厚さ50ミリ、長さ11250ミリ、高さ610ミリの壁を貼り付けて隠しました。テクスチャは外壁G11としました。



鳥瞰図以上、3つの変更点を修正して、再度Optimageレンダリングしたものが、はじめに掲載している鳥瞰図です。
