交通事故見取図メーカー ユーザーズマニュアル

STEP33Dシミュレーション

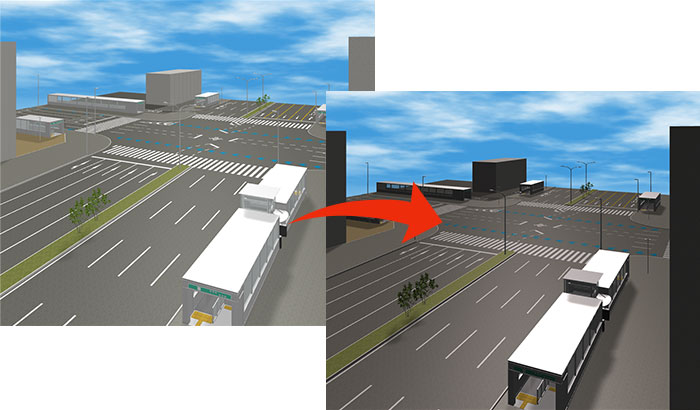

3Dイメージを確認

3Dシミュレーションボタンで立体化したら、まずは色々な角度から眺めて検証してみましょう。
マウスだけで簡単な視点変更ができます。

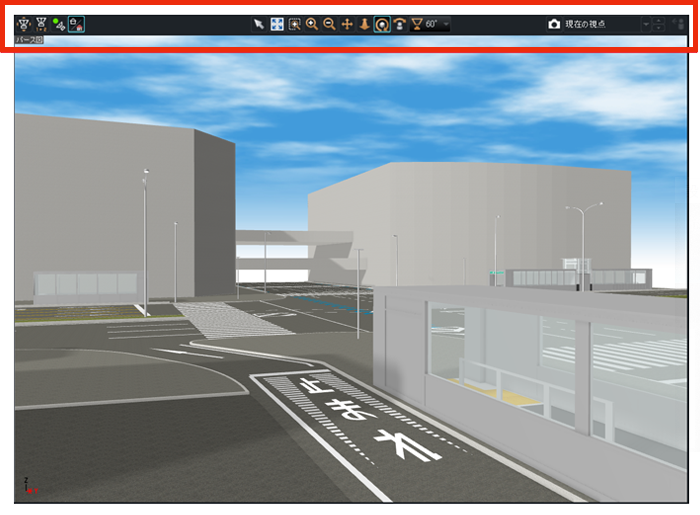

視点変更ツール

  • 視点変更ツール

視点変更ツールボタン

各ボタンをクリック後、画面内でマウスを操作します。

  • 上面図ドラッグでカメラを移動上面図ドラッグでカメラを移動
  • 2点指示視点設定2点指示視点設定
  • 注視点固定注視点固定
  • 選択選択
  • 全体を表示全体を表示
  • 部分拡大部分拡大
  • 拡大/縮小拡大/縮小
  • 縦/横に移動縦/横に移動
  • 近づく/遠ざかる近づく/遠ざかる
  • 全体を回転全体を回転
  • 見回す見回す
  • 画角(見える範囲)変更画角(見える範囲)変更

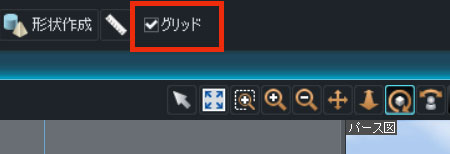

  • グリッド表示/非表示切替え画面内のグリッド表示/非表示切替え
  • マウスで簡単な視点変更マウスで簡単な視点変更ができます

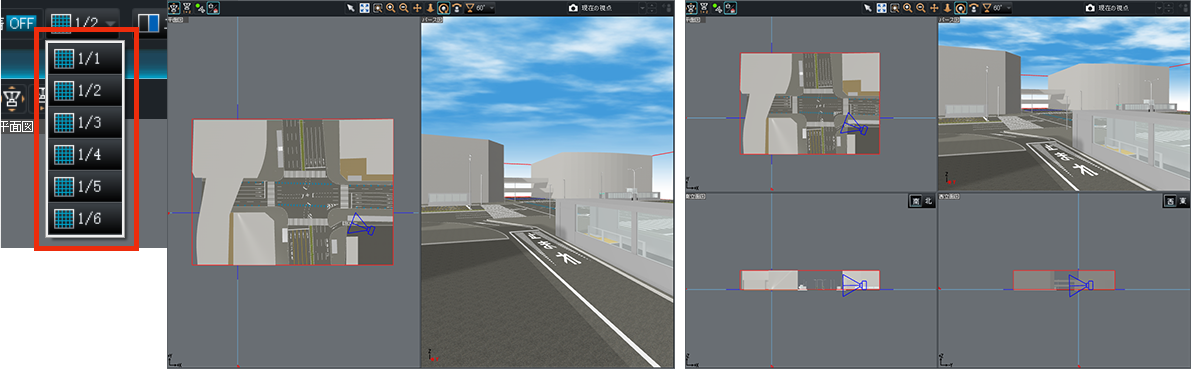

平面図や立面図とパース図を並べて確認

平面図や立面図とパース図を並べて確認できます


3Dパーツを配置

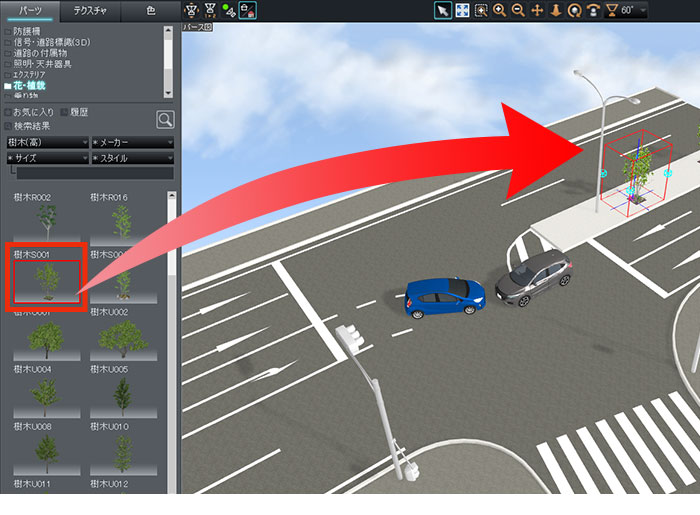

街路樹を配置

3Dパーツ配置を選択し、パレットからカテゴリを選択し、配置したいパーツを配置します。
ここでは街路樹を配置します。

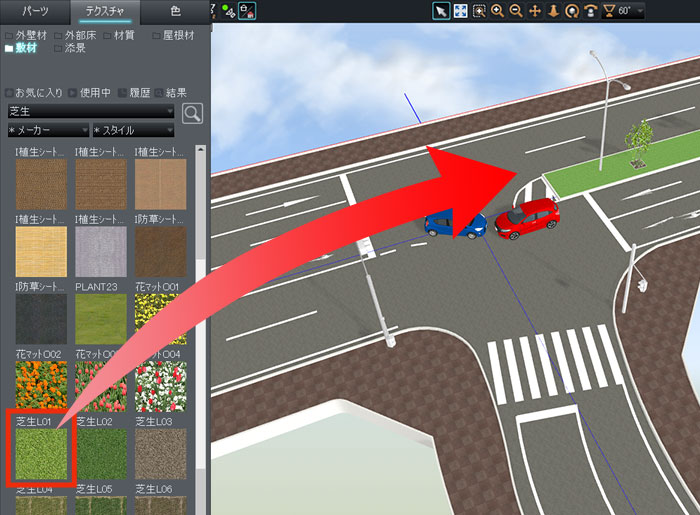

テクスチャ・色を設定

小物等を置く

芝生のテクスチャを貼り付けを選択し、パレットからカテゴリを選択し、貼り付けたいテクスチャを選択し、貼り付けたい場所にドラッグします。
ここでは芝生のテクスチャを貼り付けます。

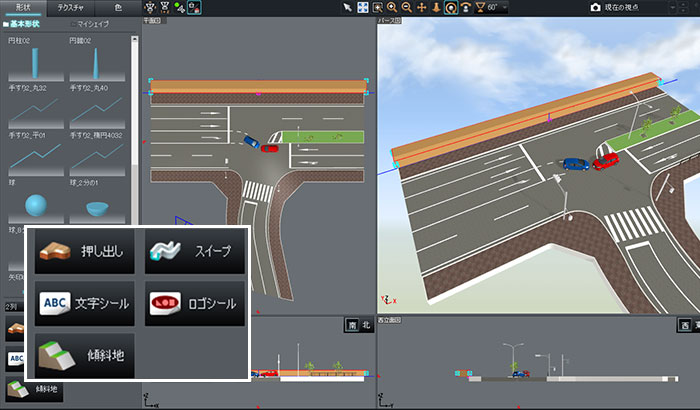

形状をモデリングする

  • モデリング形状

    使用したいパーツがない場合は、簡易な形状であれば自分で作成することも可能です。
    モデリングを選択し、パレットからモデリング形状を配置して形状を自由に変更します。
    また、傾斜地やロゴシールも作成できます。

昼・夕・夜を切り替える

  • 昼・夕・夜を切り替える

    昼・夕・夜切替を選択し、パレットを切り替えます。
    「昼」「夕」「夜」のボタンをクリックして切り替えます。

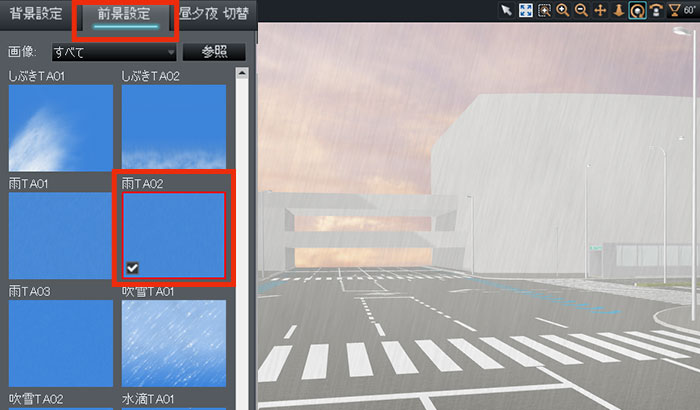

前景・背景を設定

  • 前景・背景を設定

    前景・背景を選択し、[前景設定]タブをクリックします。
    前景として設定したいサムネイルをクリックします。
    ここでは、複数の前景をまとめて選択できます。

    • 同様に[背景設定]タブで背景も設定できます。

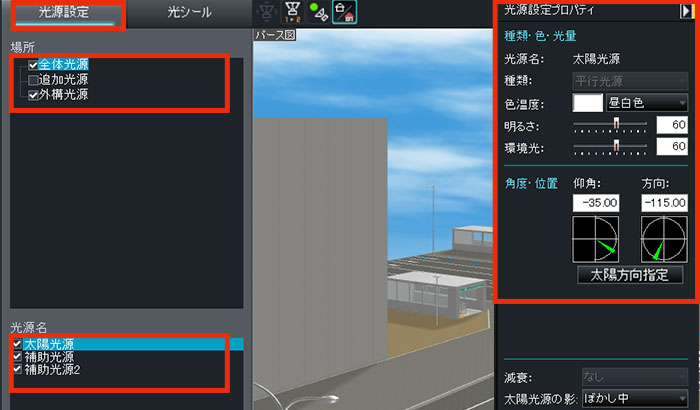

ライティングを設定する

  • パース図・立面図 光源設定

    ライティングを選択し、[光源設定]タブをクリックします。
    「場所」から「全体光源」「追加光源」「外構光源」のいずれかを選択して「光源名」から変更したい光源名を選択します。
    「プロパティパレット」から光源の色や明るさ等を変更します。
    図は「全体光源」の「太陽光源」の「明るさ」「環境光」を変更しました。

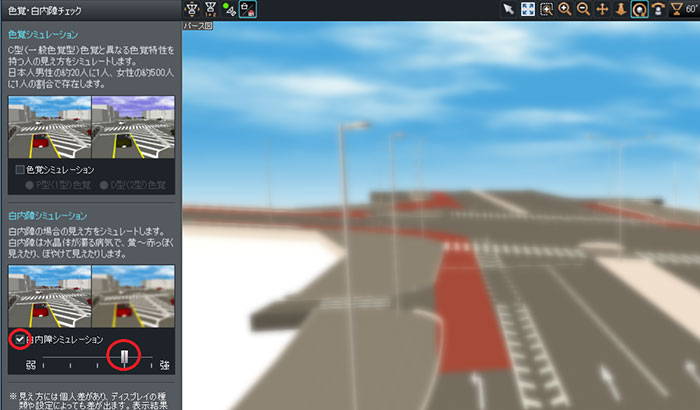

色覚・白内障チェック

  • 色覚シミュレーション

    色覚や白内障の場合の見え方をチェックできます。
    色覚チェックを選択し、色覚シミュレーションにチェックをします。
    色覚では、P型またはD型を選択、白内障では強弱を選択してシミュレーションできます。

ムービーを出力

ムービーに出力

【1】ムービー出力を選択し、「ルート設定」ボタンをクリックします。

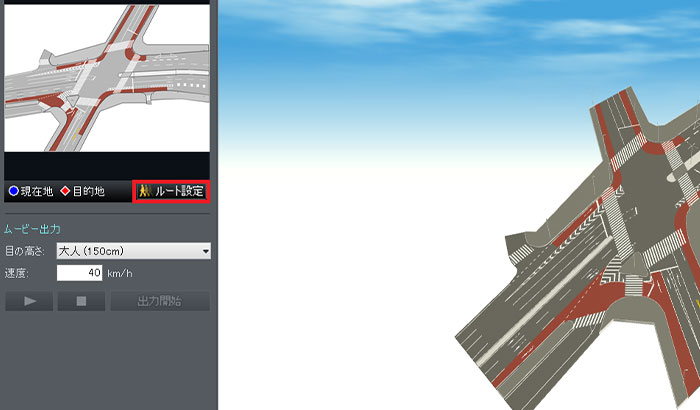

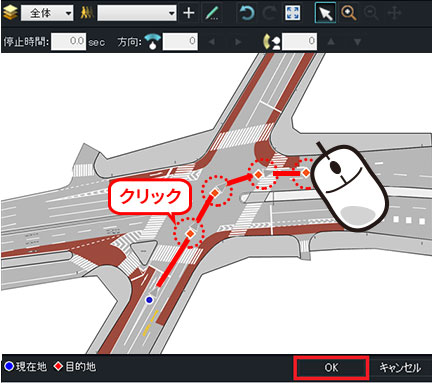

ルート設定

【2】ムービー出力したい経路を順にクリックします。
経路の設定ができたら「OK」ボタンをクリックして完了します。

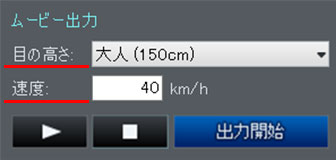

再生と出力

ムービー出力


  1. 動画の目の高さや再生速度を設定することも可能です。
  2. 再生ボタンをクリックすると、動画を再生できます。
  3. 出力開始ボタンをクリックすると、動画ファイルを出力できます。

印刷・出力を行う

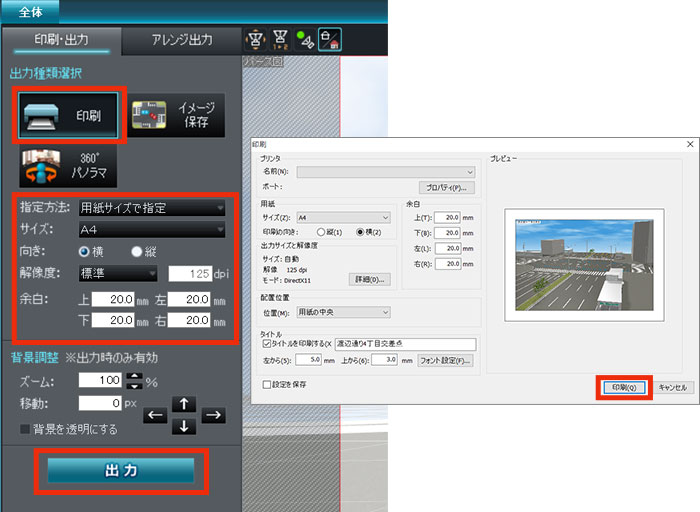

印刷する

印刷

印刷・出力を選択し、「印刷」ボタンをクリックします。
用紙サイズや向き等を設定し、「出力」ボタンをクリックします。
「印刷」ダイアログで、用紙サイズや方向を選択して、「印刷」ボタンをクリックします。

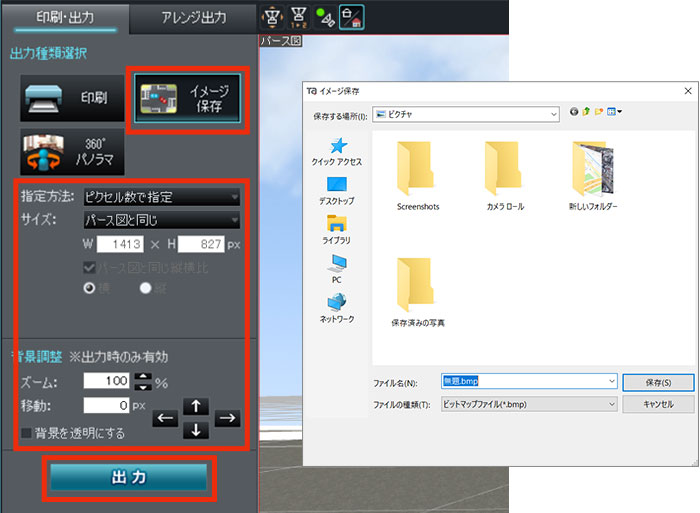

イメージ保存する

イメージ保存

イメージ保存を選択し、「イメージ保存」ボタンをクリックします。
ピクセル数や背景の調整を行い、「出力」ボタンをクリックします。
「イメージ保存」ダイアログで、ファイル名を入力し、「保存」ボタンをクリックします。

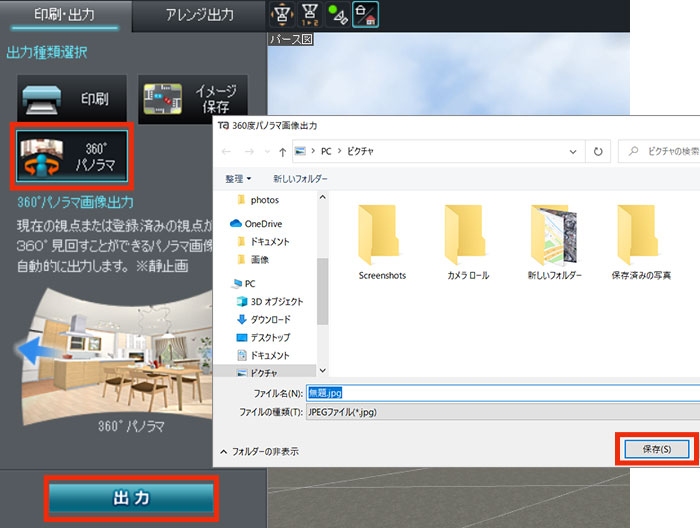

360°パノラマ

360°パノラマ

360°パノラマを選択し、「360°パノラマ」ボタンをクリックします。「出力」ボタンをクリックします。
「360度パノラマ画像出力」ダイアログで、ファイル名を入力し、「保存」ボタンをクリックします。

アレンジ出力

アレンジ出力


作成したパースをイラストのようなイメージで出力することができます。

  1. [アレンジ出力]タブを選択します。
  2. アート効果で「絵の具」「色鉛筆」「点描」を選択し、強弱を設定し、出力サイズを選びます。
  3. 「アレンジ開始」ボタンをクリックします。

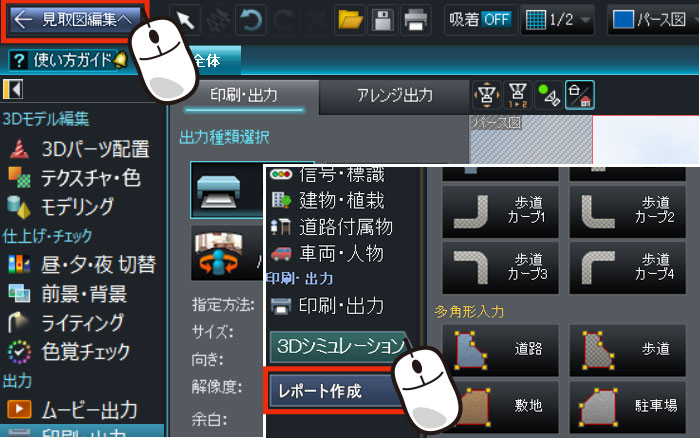

「見取図編集へ」をクリックし、2D画面に戻ります。
「レポート作成」をクリックし、レポート作成へ

「見取図編集へ」をクリック「レポート作成」をクリックし、レポート作成へ
