インテリアデザイナーNeoワンポイントテクニック 第12回

格天井をつくる

木材を格子状に組んだ和風テイストな天井を作成します。

完成画像を拡大する

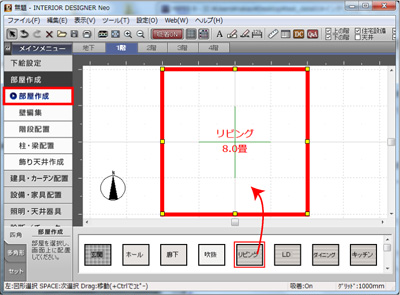

01 間取り画面のナビから、「部屋作成」を選択し、部屋を配置します。

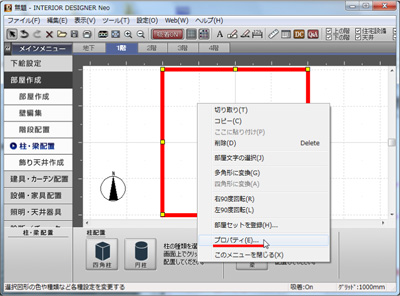

02 右クリックしてプロパティを選択します。

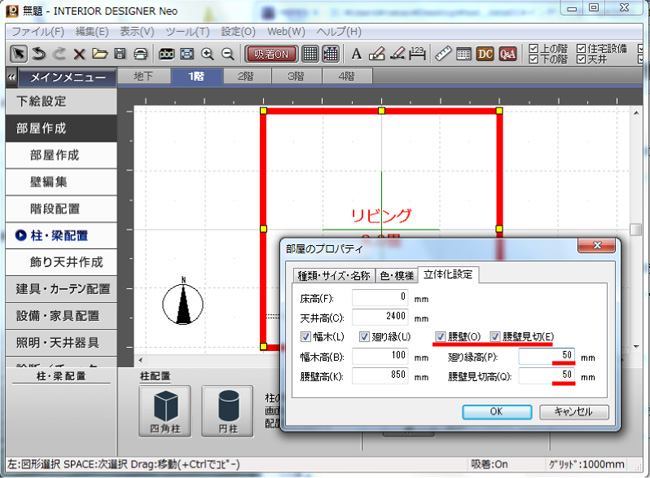

03 「立体化設定」を選択して「腰壁」「腰壁見切」にチェックを入れます。次に「廻り縁高」「腰壁見切高」の数値を変更します。

右の画像を拡大する

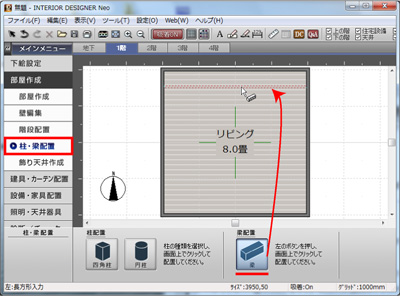

04 次に「柱・梁配置」を選択し、下のパレットの「梁」をクリックして部屋に配置します。

05 右クリックしてプロパティを選択します。

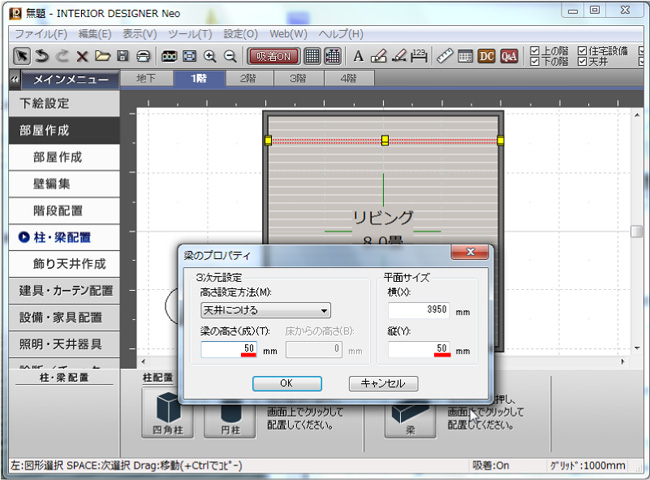

06 「梁の高さ」と「平面サイズの縦」の数値を変更します。

右の画像を拡大する

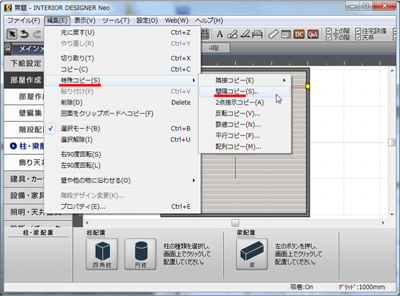

07 梁が赤く選択された状態を確認して「編集」→「特殊コピー」→「間隔コピー」を選択します。

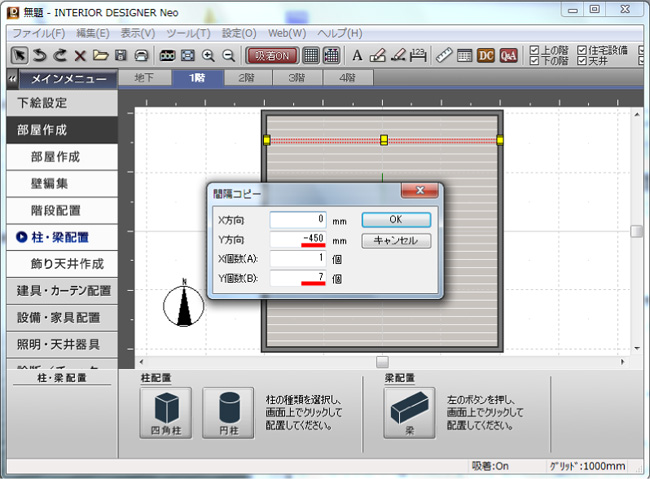

08 Y方向とY個数に数値を入力してOKをクリックします。

右の画像を拡大する

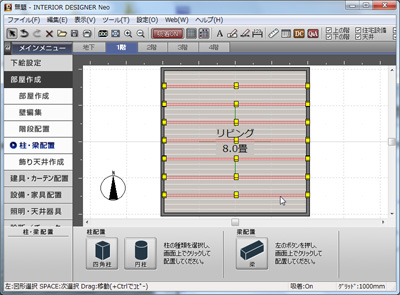

09 全ての梁を選択します。
*複数選択をする場合はキーボードの「Shiftキー」を押しながら梁を選択します。

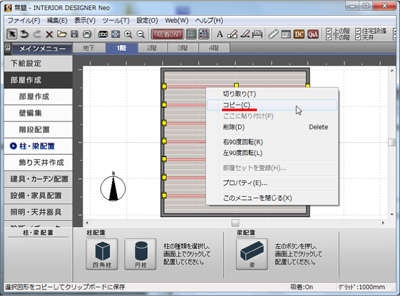

10 右クリックから「コピー」を選択します。

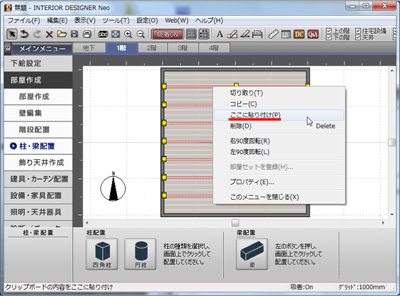

11 右クリックから「ここに貼りつけ」を選択します。

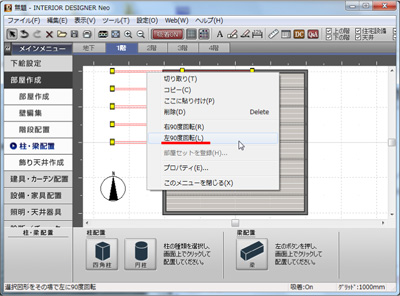

12 右クリックから「右90度回転」または「左90度回転」のどちらかを選択します。

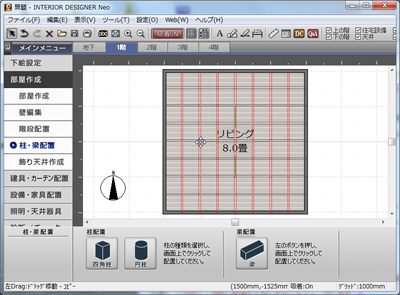

13 マウスポインタの先が矢印から十字に変更されたらコピーした全ての梁を移動します。格子になる箇所まで移動します。

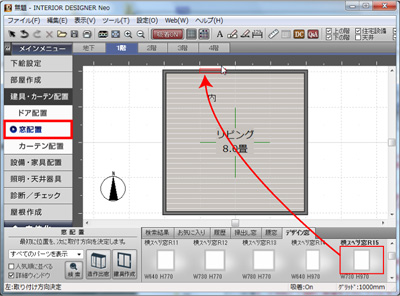

14 窓配置を選択してデザイン窓を配置します。

15 立体化を選択します。

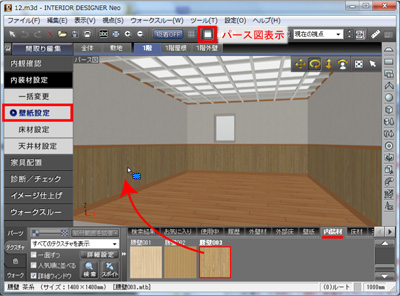

16 パース図表示にして壁紙設定を選択し、腰壁のテクスチャを貼ります。

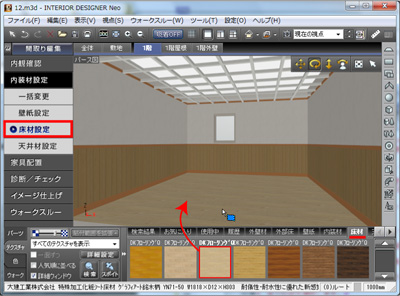

17 床材設定から床材のテクスチャを貼ります。

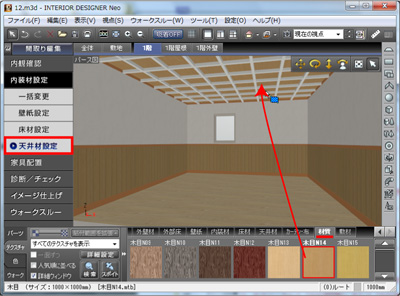

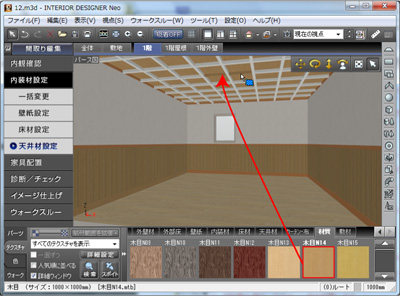

18 天井材設定を選択し、木目のテクスチャを貼ります。

19 格子の梁にも同じ木目のテクスチャを貼ります。

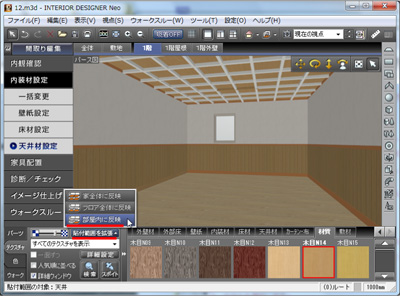

20 すぐに「貼付範囲を拡張」から「部屋内に反映」を選択します。

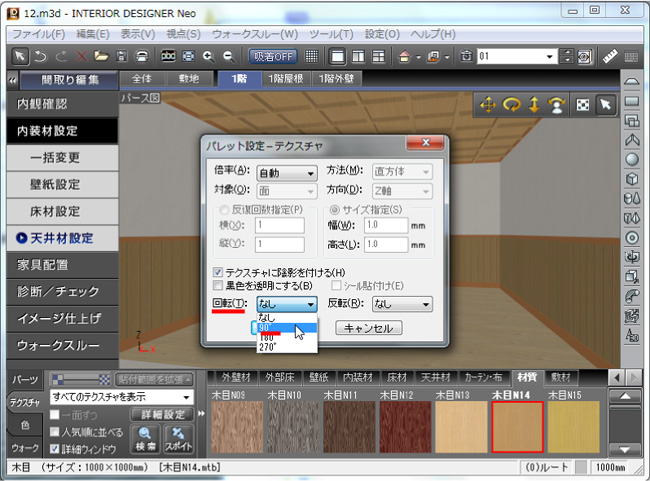

21 詳細設定を選択し「回転」から90°を選択します。

右の画像を拡大する

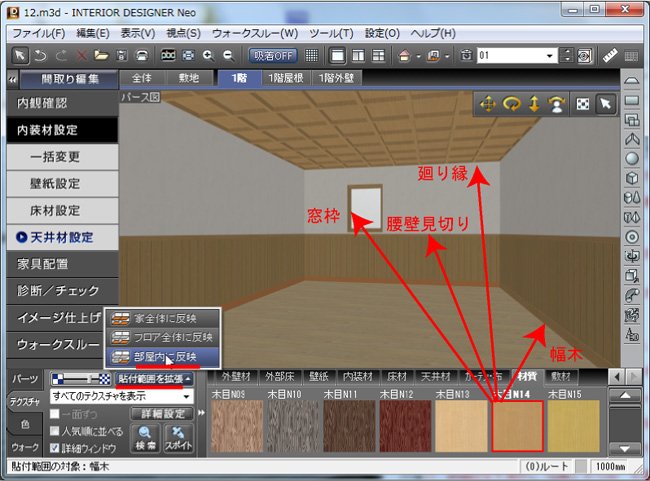

22 同じように、窓枠や廻り縁、幅木、腰壁見切にも木目のテクスチャを貼って終了です。
*それぞれに「貼付範囲を拡張」から「部屋内に反映」を選択すると便利です

右の画像を拡大する
