インテリアデザイナーNeoワンポイントテクニック 第4回

「部屋の床高を上げる」に階段をつける

第3回で部屋の床高を上げました。それにあわせて階段を作成します。
階段は間取り画面に戻って梁を使って作成します。

完成画像を拡大する

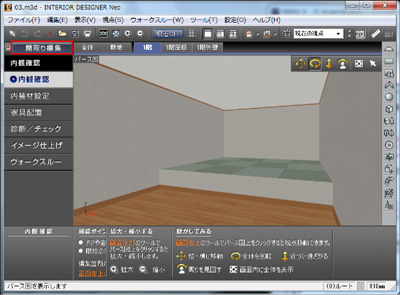

01 第3回で部屋の床高を上げたデータをそのまま使います。「間取り編集」をクリックして間取り画面に戻ります。

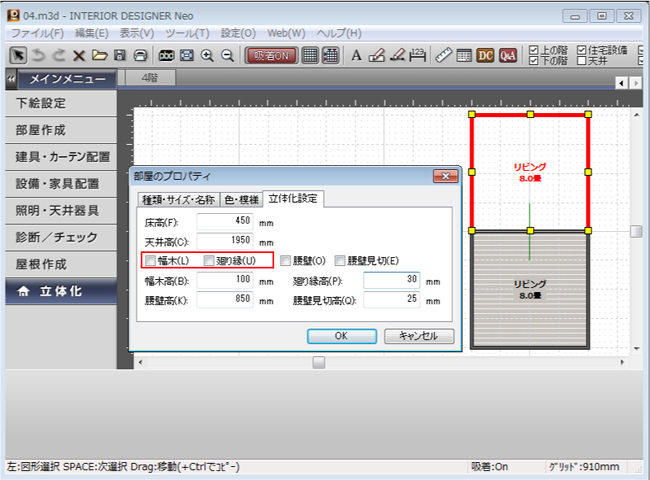

02 部屋をダブルクリックして、「部屋のプロパティ」を表示します。「立体化設定」タブの「幅木」「廻り縁」のチェックボックスからチェックを外して「OK」をクリックします。
 (2部屋とも「幅木」「廻り縁」のチェックを外します)

右の画像を拡大する

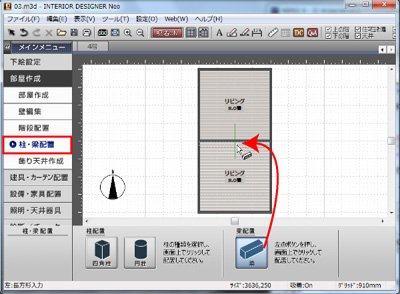

03 「インテリアデザインナビ」から「柱・梁配置」を選択し、梁配置ボタンをクリックして下のリビングの部屋に「梁」を配置します。

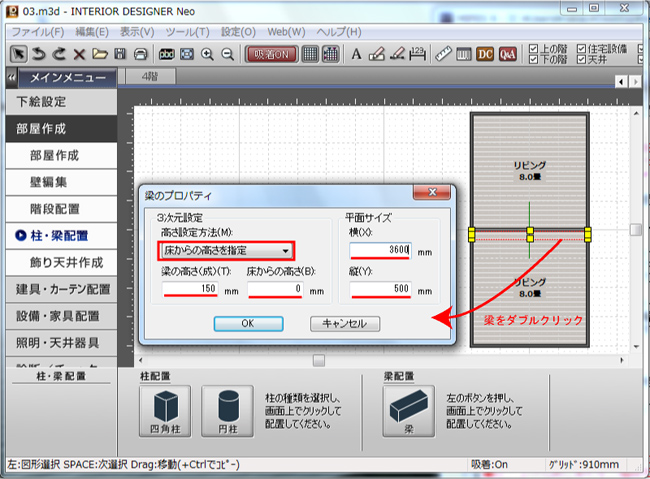

04 梁をダブルクリックして「梁のプロパティ」を表示します。高さ設定方法を「床からの高さを指定」に変更し、数値も階段の高さ、幅に変更します。

右の画像を拡大する

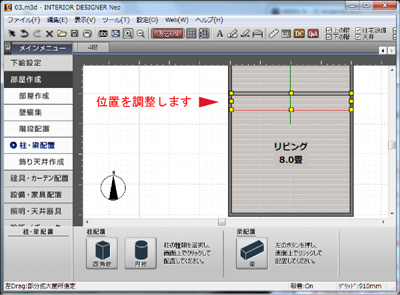

05 変更された梁の配置位置を調整します。

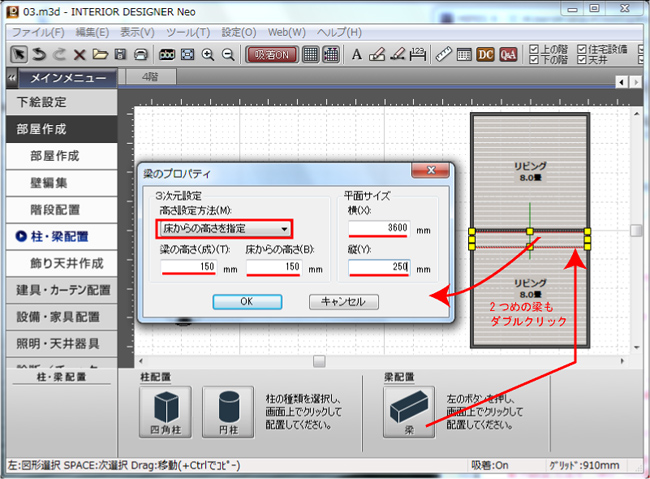

06 再度、梁を選択して配置し、「梁のプロパティ」を表示します。高さ設定方法を「床からの高さを指定」に変更し、数値も2段目の階段の高さ、幅に変更します。

右の画像を拡大する

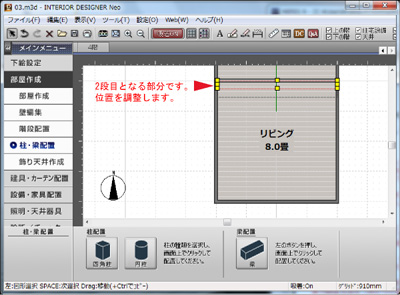

07 変更された梁の配置位置を調整します。

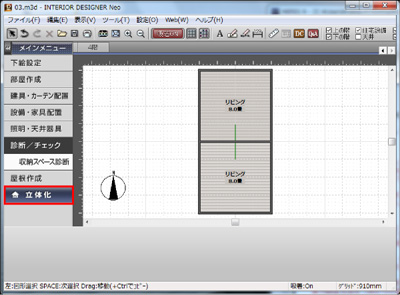

08 ナビから「立体化」をクリックします。

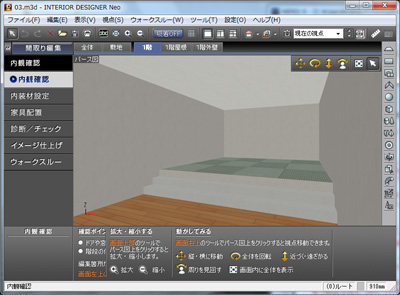

09 階段ができました。

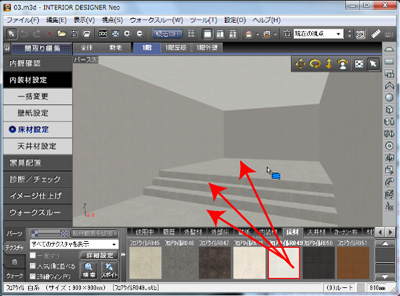

10 ナビから「内装材設定」の「床材設定」を選び、「テクスチャ」タブの「床材」からフロアタイルを床に貼りつけて、終了です。
