短時間で躯体を作成

図形を描くような直感的な操作で躯体を描けます。

もちろん躯体のサイズや各部座標の数値指定、グリッドや補助線の利用も可能です。

実測した内法(うちのり)を指定してフロアの概略形状を作成することも可能なので、CADの専門知識がなくてもオフィスレイアウト図面を作成できます。
また、2次元DXFファイルをお持ちであれば、下絵にしてトレースが可能なので、データ資源を有効に活用できます。

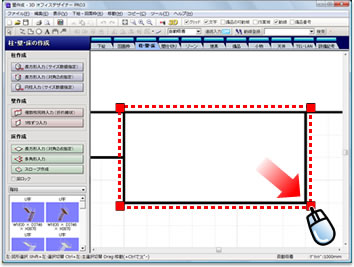

マウス操作で壁を作成

マウス操作で壁を作成


このページのトップへ

3DオフィスデザイナーPRO3操作画面

3DオフィスデザイナーPRO3操作画面

レイヤ分けが可能な作図機能

床・壁・柱などの固定されたフロア情報と、オフィス家具や配線などのレイアウトをそれぞれ別のレイヤとして作成することができます。必要なレイヤだけを安全に編集でき、レイヤを指定した印刷も可能です。

【レイヤの種類】
下絵/図面枠/柱・壁・床/間仕切り/ゾーン/建具/備品/小物/天井/TEL・LAN/設備記号


このページのトップへ

ゾーニング計画も可能

ゾーニングを行ってから備品などのオフィスレイアウトを行ったり、現在の各ゾーン内の一人あたり面積や収納量を把握しながら、新たなゾーニングを考えたりすることが可能です。
ゾーニング専用のレイヤが用意されているので、ゾーニングの作業中に躯体図に影響を与える心配はありません。

※躯体形状のデータ作成も承っております。躯体作成サービス

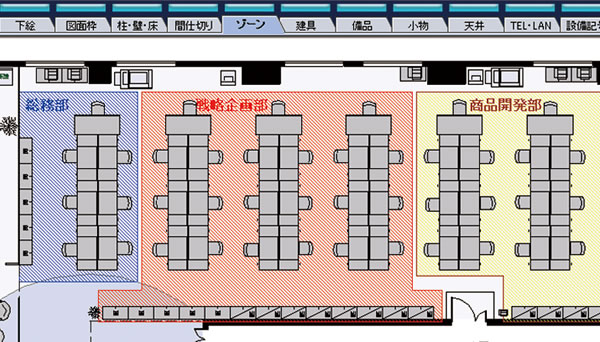

ゾーン別レイヤ

ゾーン別レイヤ


このページのトップへ

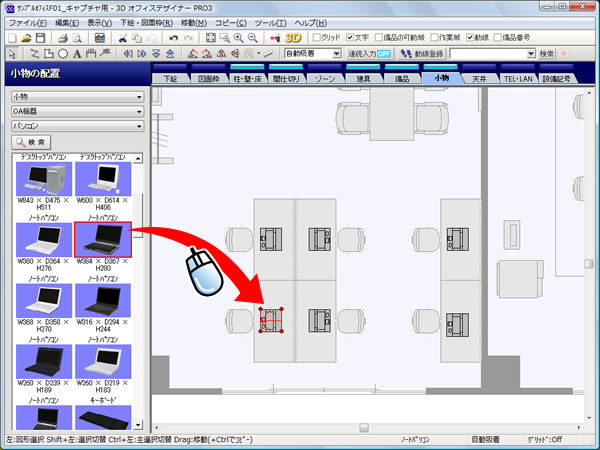

パーツをドラッグで配置

パーツをドラッグで配置

豊富な素材を使ってオフィス家具配置

オフィス家具のレイアウトはパレットから選んでドラッグするだけ。サイズ変更も可能です。

パーツの連続コピーや整列、数値移動、一括入替えなど、オフィスレイアウトに特化した使いやすい編集機能が用意されており、作業効率がアップします。

3DオフィスデザイナーPRO3には、オフィス家具や什器をはじめOA機器・オフィスアクセサリーなどの素材を3,000点以上収録。導入したその日からすぐにオフィスレイアウトを開始できます。

※収録している素材の詳細は、【収録済みオフィス家具分類表】をご覧ください。

収録パーツ見本

収録パーツ見本


パーツを追加したい場合、下記もご利用いただけます。

  1. パーツダウンロード(無料)
    オフィス家具・OA機器などの新商品の3Dデータを提供。ホームページからドラッグ&ドロップで3Dオフィスデザイナーのレイアウト画面に配置できます。
  2. 専用パーツライブラリ(別売)
    各メーカーの製品情報を多数収録した3Dオフィスデザイナー専用のパーツ集です。
  3. オリジナルパーツの作成方法
    3Dオフィスデザイナー用のオリジナルパーツ作成(3Dパーツモデリング+2Dシンボル関連付け+属性設定)を行うことも可能です。詳しくはこちら

※オリジナルパーツ作成のご相談も承ります。パーツ作成サービス


このページのトップへ

デスクレイアウトパターン一括作成で、素早いプランニング

レイアウトパターンをマウスでドラッグするだけで、前後左右の四方向に座席の「島」を繰り返し入力し、すばやくオフィスレイアウトを作成することができます(※)。目的にあったレイアウトになっているかの確認や席数を検討するのに便利です。

また、オリジナルのパターンを作成・登録できますので、スピーディなオフィスレイアウトが可能です。

※特許 第4523873号 レイアウトシミュレーションプログラム

マウスドラッグで自在に作成

マウスドラッグで自在に作成

よく使われるデスクレイアウトパターンを収録

よく使われるデスクレイアウトパターンを収録


このページのトップへ

オフィス空間を臨機応変に表現

カスタムパーティションや組み合わせ家具に対応し、柔軟性が向上しました。

パーティション作成ウィザード

オリジナルのパーティションを手軽に作成できます。
パーティション各部のサイズや部材を指定でき、パネルなど部材の色も自由に選択できます。
オリジナルのテクスチャをパネルに貼ることも可能。さまざまなパターンのパーティションを作成でき、デザイン性の高いオフィス空間を表現できます。

デザイン性の高いオフィス空間

デザイン性の高いオフィス空間


【パーティションに指定できる内容】

  • サイズ(高さ・幅・厚み)
  • タイプ(フラット/アール/ドア)
  • 幅木・笠木高さ
  • フレーム幅
  • パネルの段数・高さ・厚み
  • 横桟(目地)の高さ・厚み
  • ドアのタイプ(片開き/親子/両開き)
  • ドア(取っ手のデザイン・窓の有無)

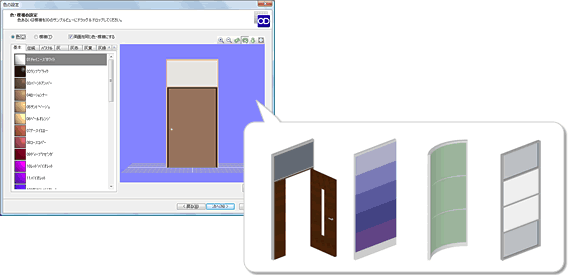

パネルやドアといった部材やカラーの組み合わせで、さまざまなデザインのパーティションに

パネルやドアといった部材やカラーの組み合わせで、さまざまなデザインのパーティションに


キャビネット作成ウィザード、システムデスク・チェア作成ウィザード

ベースモデルを組み合わせたり、オプションを取り付けたり色を選択したりするだけで、組み合わせ家具のパーツが完成します。

※オリジナルのベースモデルをセットしたメーカー専用ウィザードのカスタマイズもご相談承ります。
見積り・お問い合わせ

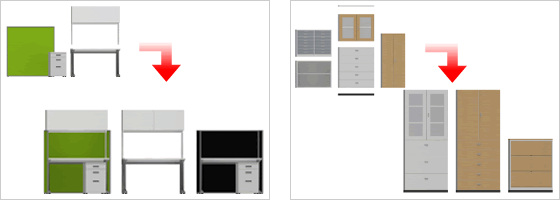

(左)システムデスクの作成例 (右)キャビネットの作成例

(左)システムデスクの作成例 (右)キャビネットの作成例


壁のデザイン

幅木、廻り縁、腰壁を設定ひとつで表現することができ、よりリアルな意匠を作成できます。


このページのトップへ

CADとの互換

2次元DXFファイルの入出力が可能。2次元DXFファイルを下絵にして躯体を描くことができるので、既存のデータ資源を有効活用できます。
またオフィスレイアウト図は躯体、備品、天井などのレイヤに分かれた2次元DXFファイルとして出力できるので、CADソフト使用者とのデータのやりとりに便利です。
