CADで使える建築図面記号


屋外排水記号

雨水枡

雨水枡とは、雨どいからの雨水や地面に溜まった雨水など、敷地内に降った雨水を集める場所。雨水枡には「非浸透式」と「浸透式」がある。「非浸透型」は排水管で屋外の排水路や側溝へ排出するタイプ。地中埋設されている排水管の接続箇所や曲がり角、合流地点、排水勾配が変わるところなどに設置されます。
また、排水管の点検や清掃、維持管理をしやすくし、つまりを防止するために設置されています。


「浸透型(浸透枡)」は雨水を地面にしみ込ませて処理するタイプ。枡の側面や底面に多くの穴が開いていて、桝の周囲を覆う砕石の隙間によってゆっくりと浸透します。ゲリラ豪雨で側溝が溢れ出してしまうことを防ぐ効果があります。またヒートアイランド現象の抑制や、地下水をゆっくり作ることで、地盤沈下や井戸水の枯渇を防ぐ効果などもあります。

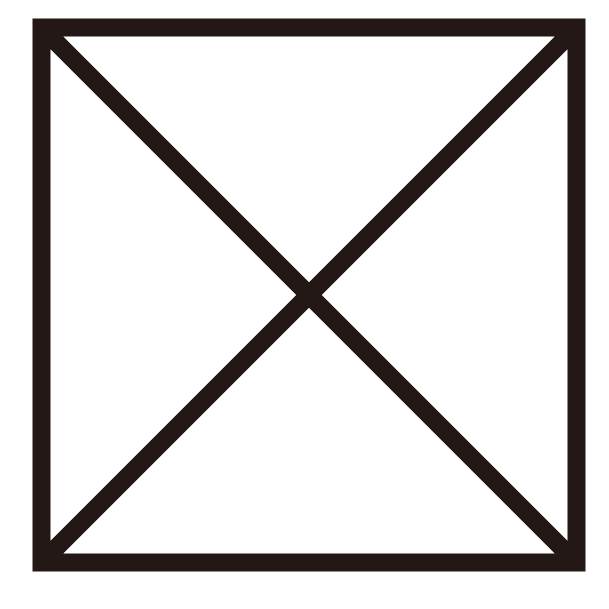

図面記号
雨水枡
屋外排水記号の素材
  • 雨水枡雨水枡

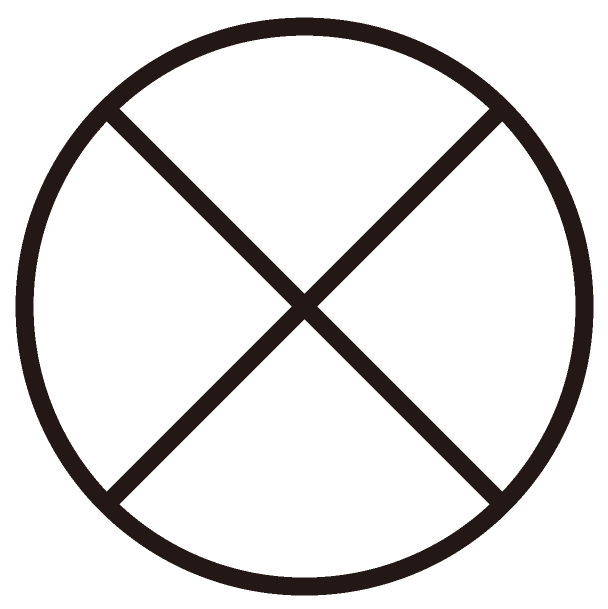

  • 汚水枡汚水枡

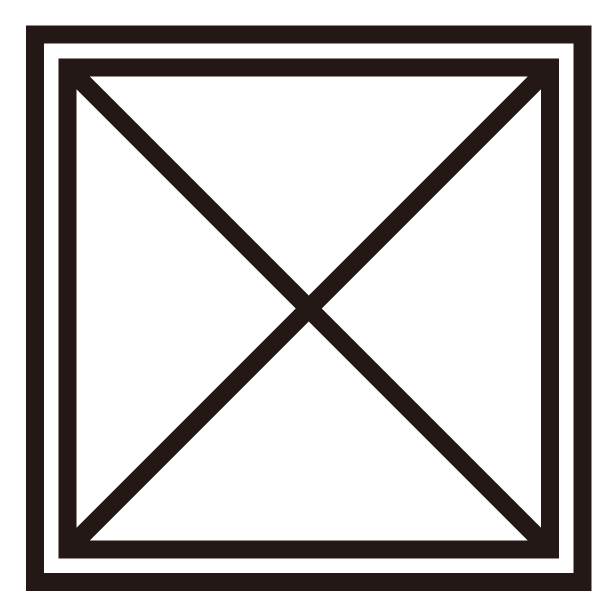

  • 公共桝公共桝

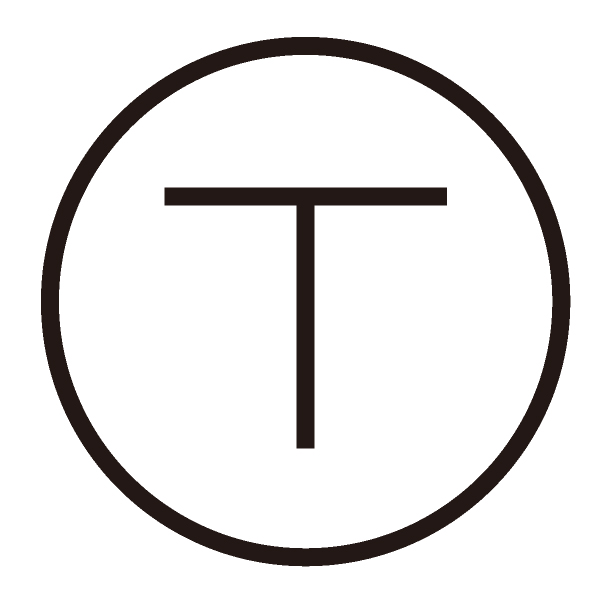

  • トラップ枡トラップ枡

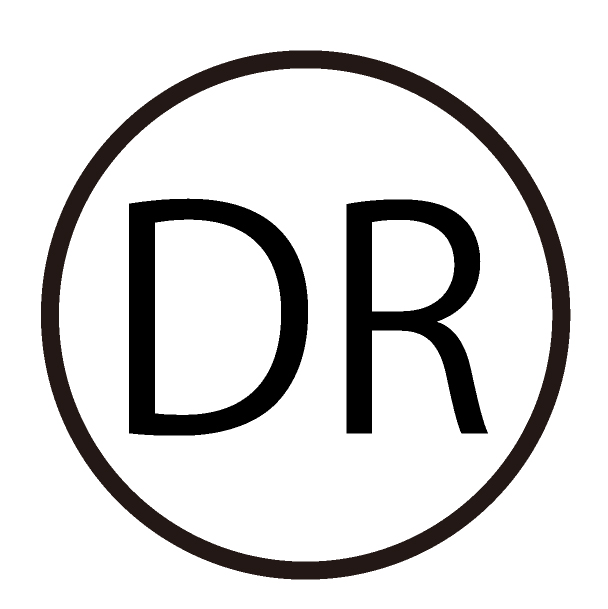

  • ドロップ枡ドロップ枡

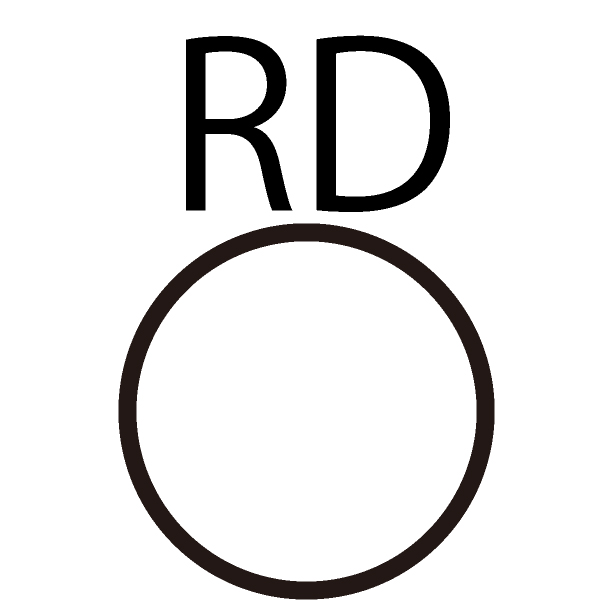

  • ルーフドレインファンルーフドレイン
