CADで使える建築図面記号


屋外排水

公共桝

別名:最終枡

公共桝とは、家庭や事業所から出た汚水や敷地内に降った雨水を各排水管から最終的に一か所に集めるための桝。汚水は公共桝から下水道本管に、雨水は公共桝から側溝に流し込みます。道路境界線から約1m以内の敷地内に設けられるます。
敷地における最終の桝なので「最終枡」とも呼ばれています。


公共桝は敷地内に設置されますが、建設や維持管理は市が行います。

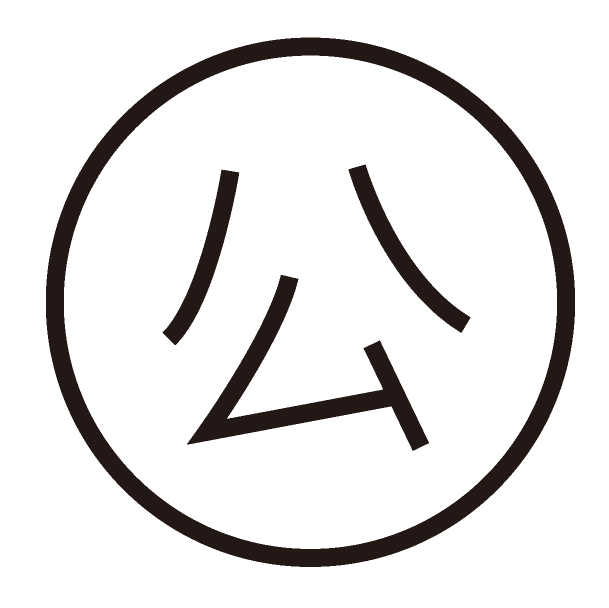

図面記号
公共桝

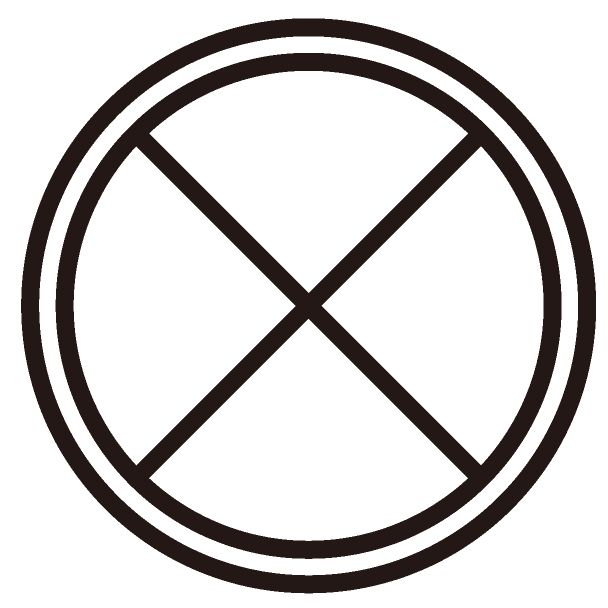

図面記号
公共桝
立面図記号
公共桝
屋外排水記号の素材
  • 雨水枡雨水枡
  • 汚水枡汚水枡
  • 公共桝公共桝
  • トラップ枡トラップ枡
  • ドロップ枡ドロップ枡
  • ルーフドレインファンルーフドレイン
