STEP2平面プランの作成
準備

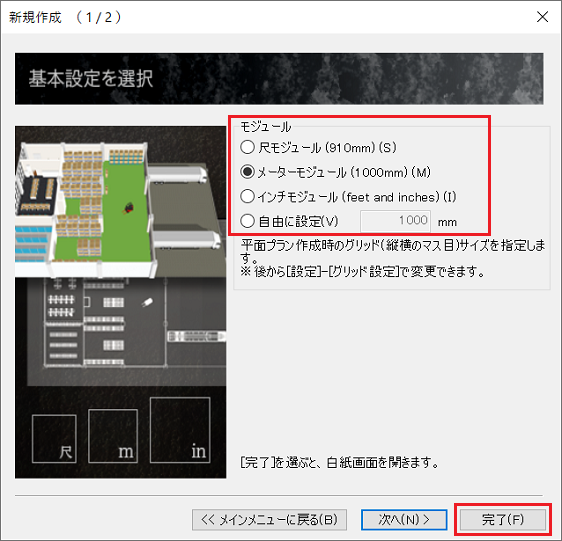

基本単位（モジュール）を設定
ボタンをクリックし、まずは、基本単位（モジュール）を設定します。

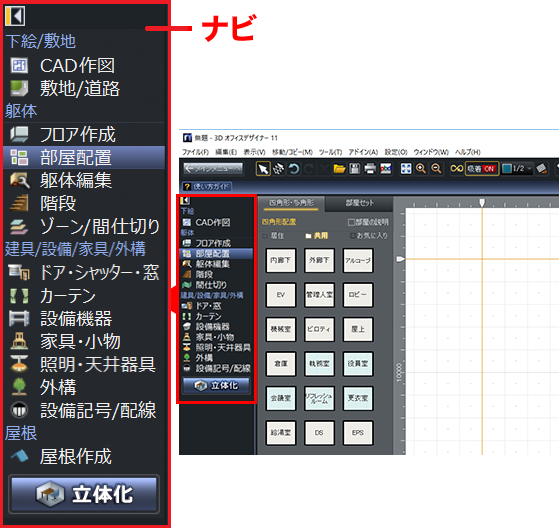

レイアウト画面が展開
レイアウト画面が開きます。
ナビに沿ってプランを作成します。

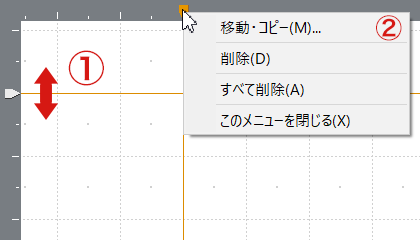

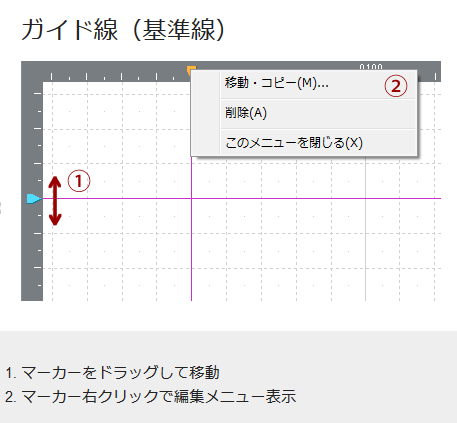

ガイド線（基準線）
- マーカーをドラッグして移動します。
- 右クリックで、削除やコピーできます。

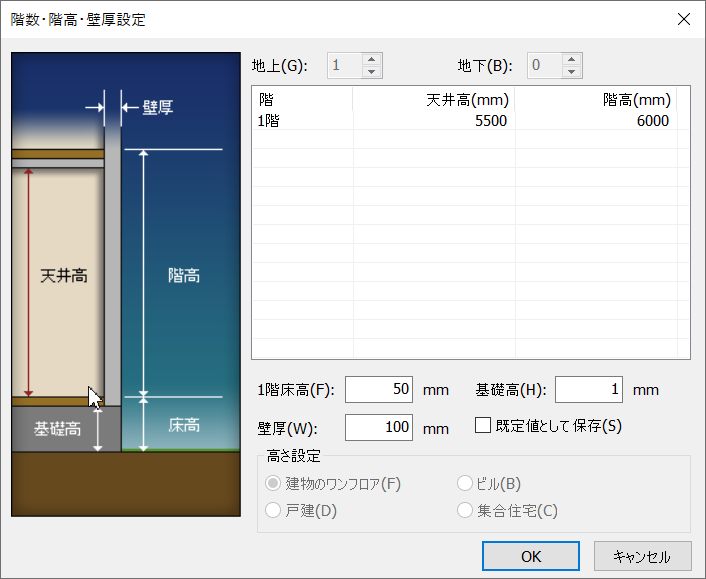

天井高を設定する
［設定］メニューの［階数・階高・壁厚設定］を選択して、高さを設定します。

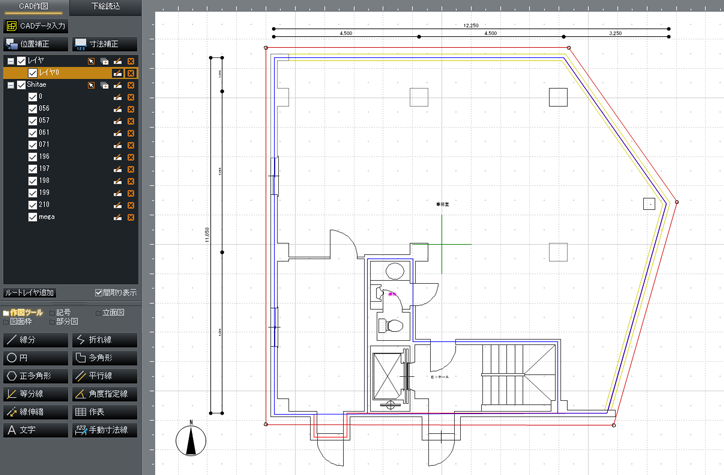

下絵を使う
を選択し、
をクリックして下絵にするCADデータを読み込みます。
注）読込前に建物のトレースに必要な線以外の情報は予めCADソフト側で削除しておいてください。

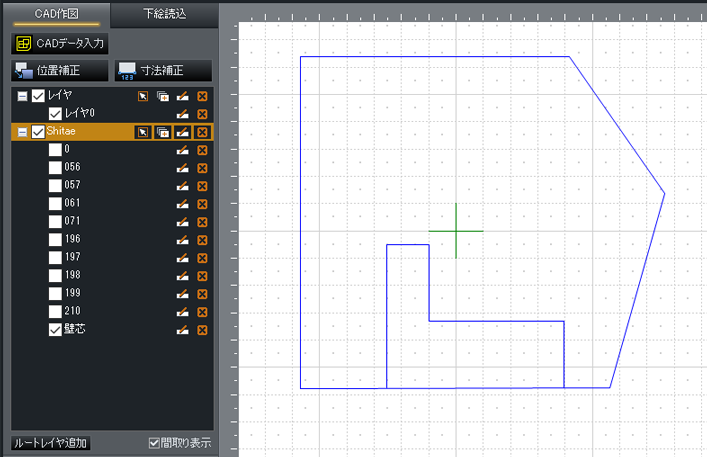

下絵を整える
レイヤの表示／非表示を切り替えます。
CADデータ準備のポイント
CAD データを読み込む前に、間取りプランを作成しやすいよう、次のポイントに注意してCAD 側でデータを整理しておいてください。
- ・CAD データを必要最小限の情報だけに整理し、ファイルサイズを小さくしておく。
- ・壁は壁芯だけを描く。または、複線の壁面と壁芯は、別のレイヤに分けて描く。
部屋を配置

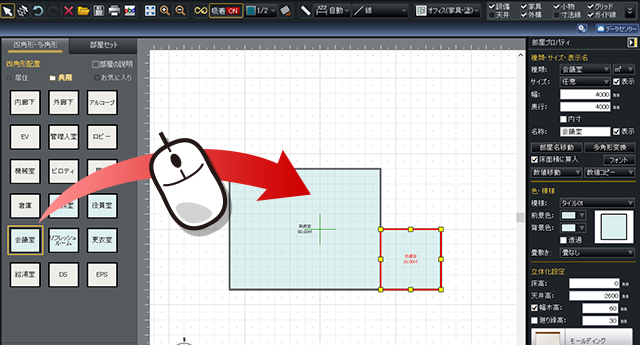

パレットから部屋配置
を選択し、パレットから部屋を選んで配置します。
- 部屋同士は重ならないように配置してください。

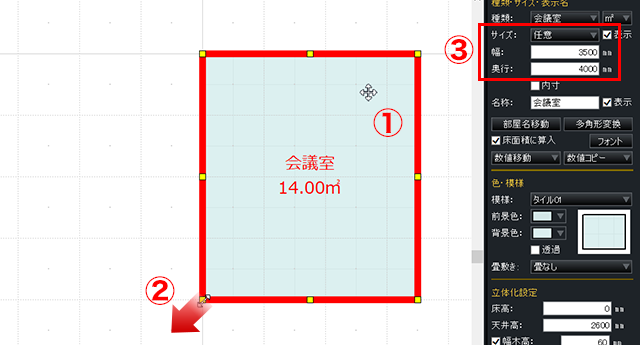

移動・サイズ変更
- 部屋をドラッグして移動
- 黄色のハンドルをドラッグしてサイズを変更
- プロパティに数値を入力してサイズを変更

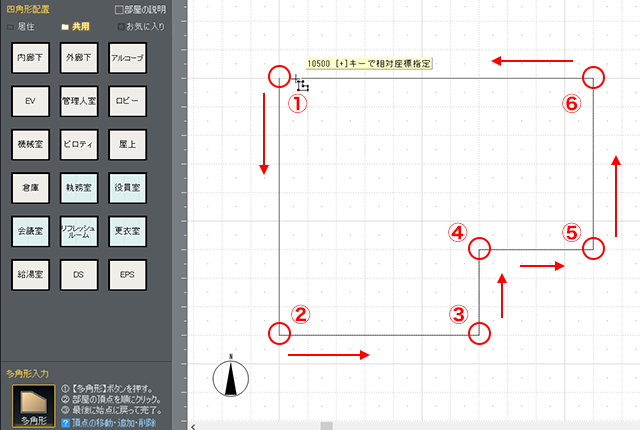

多角形の部屋を作る
を選択し
（多角形）ボタンをクリックし、順番に部屋の頂点をクリックします。
最後の頂点をクリック後、始点に戻ってクリックまたは右クリックします。

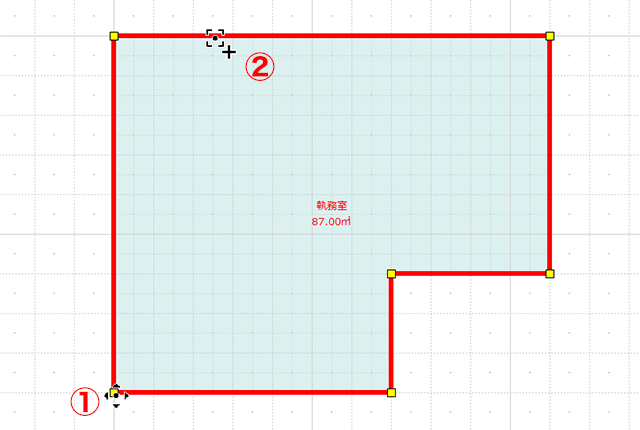

頂点の移動・追加
- 頂点をドラッグして移動
- 辺をクリックして追加

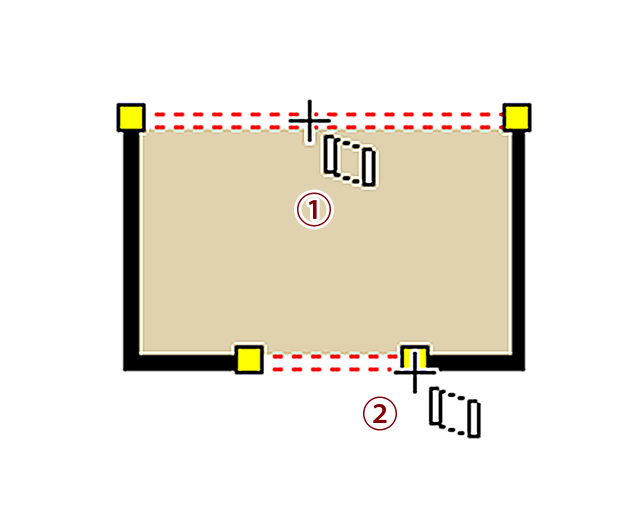

壁の削除や開口部を設定する
で編集の種類を選んで、壁をクリックまたはドラッグします。
クリックは壁一面、ドラッグはドラッグした範囲に適用されます。

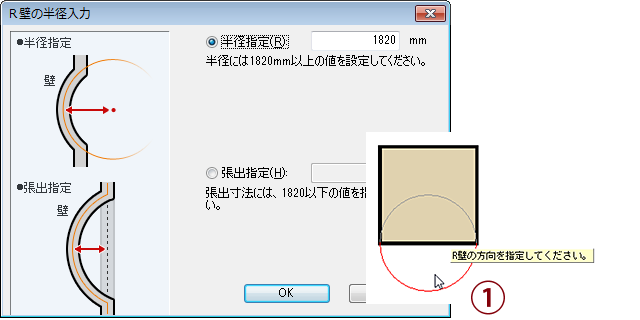

R壁を作成
で[R壁]を選びます。
壁をクリックし、右クリック→[円弧状に変形]を選択。
サイズを入力し、図面上で方向を選びます。

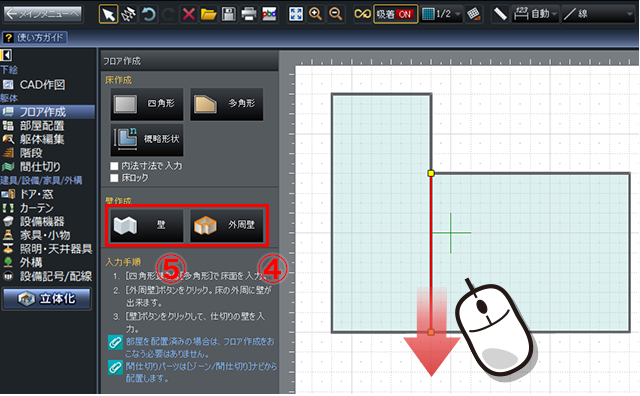

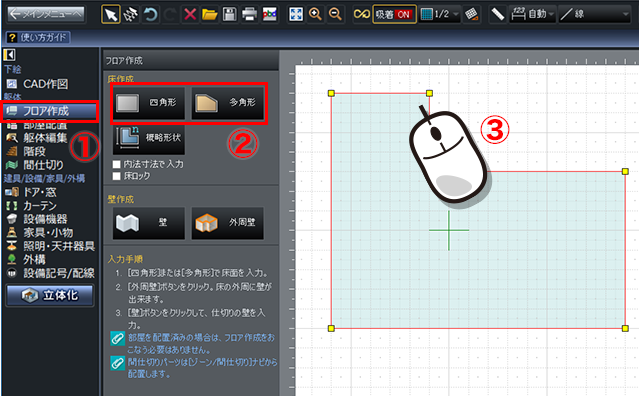

フロア作成
部屋を配置する以外にも、部屋を作成する方法があります。
フロアを作成し、後から任意の場所に壁を設定する方法です。
- ［フロア作成］ボタンを選択
- ［四角形］または［多角形］ボタンで床面を作図
- ［外周壁］ボタンで外周に壁を生成
- ［壁］ボタンで必要な場所を壁で仕切る

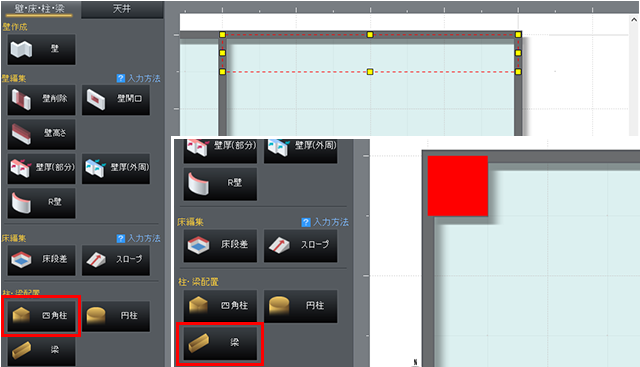

柱・梁を配置
を選択し、パレットから作図します。

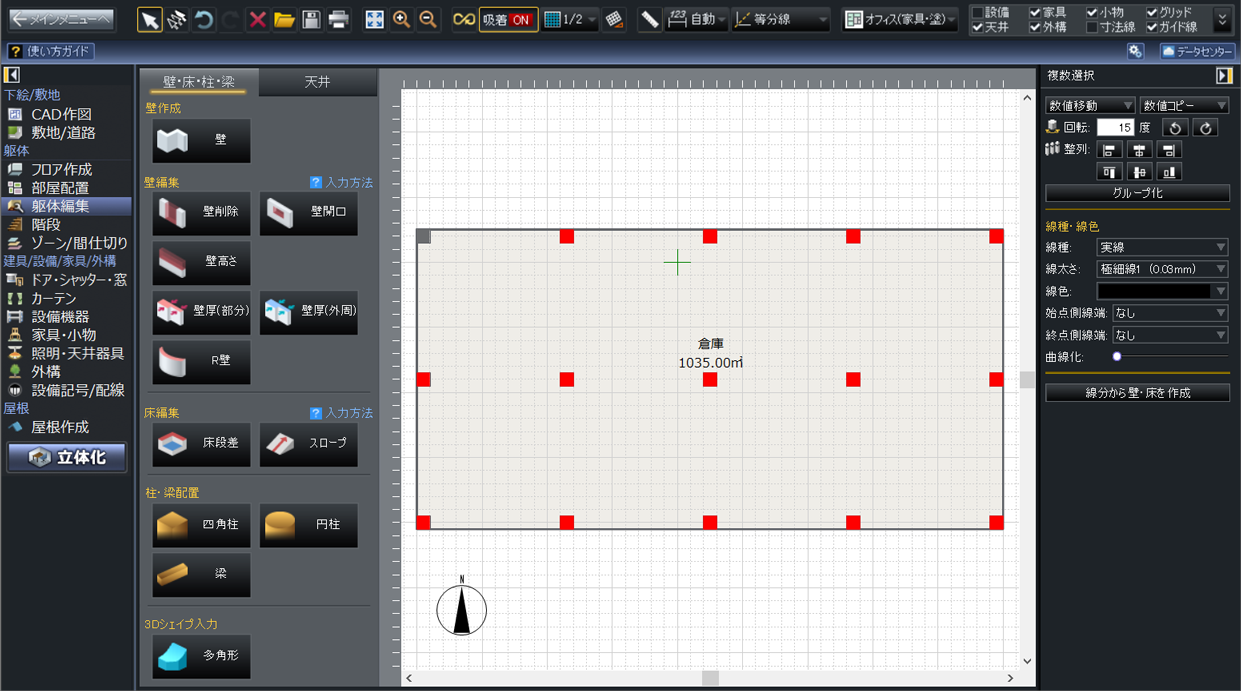

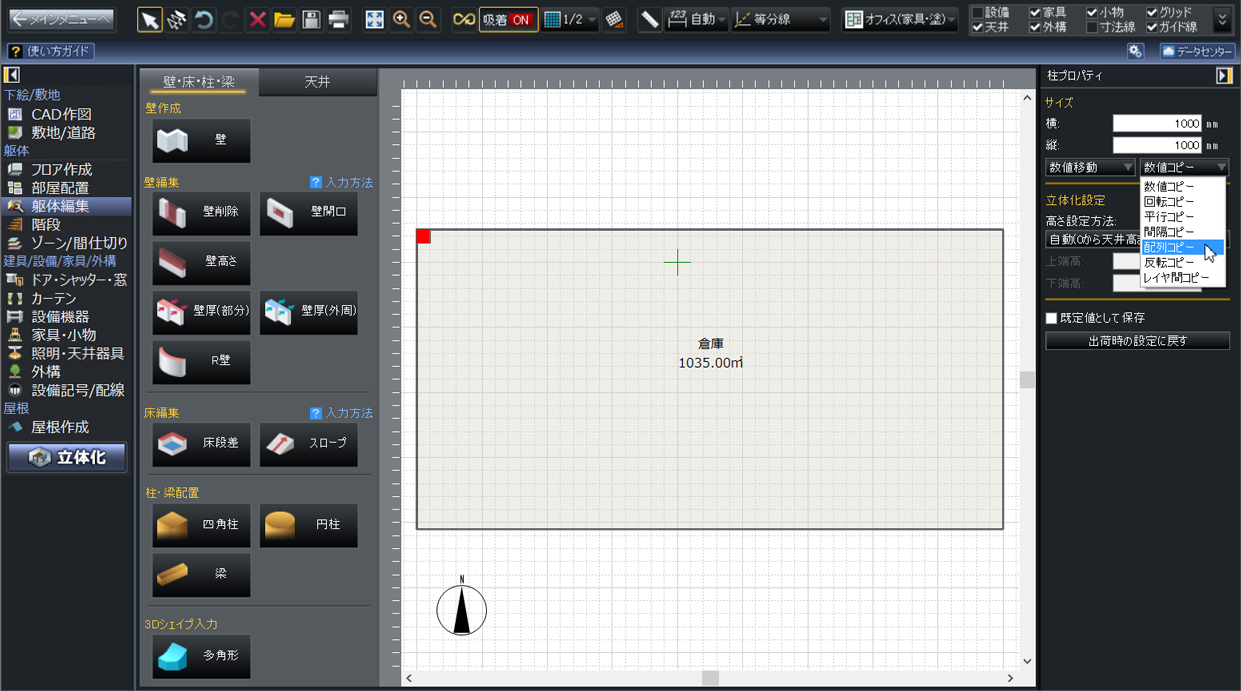

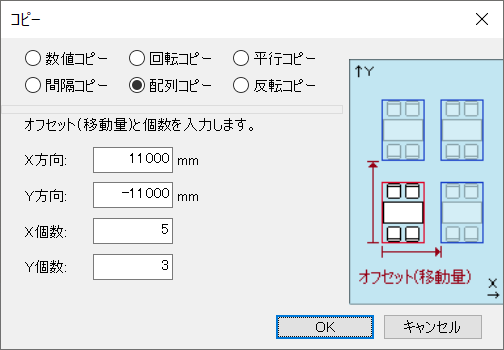

柱の配列コピー追加
天井・床の編集

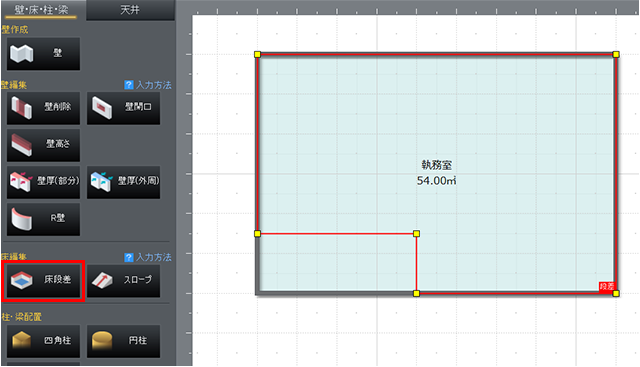

床段差
を選択し
、パレットから作図します。

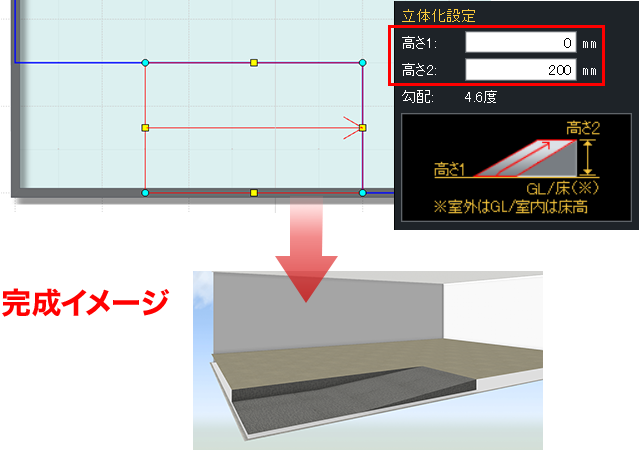

スロープ
を選択しし、パレットから作図します。

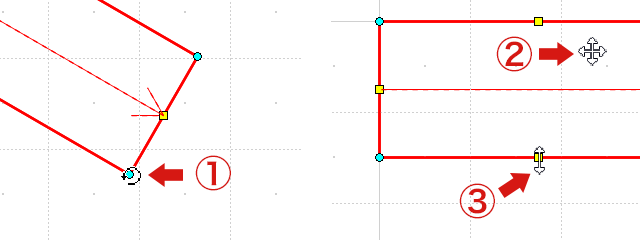

回転・移動・サイズ変更の操作
水色のハンドルをドラッグして回転、ドラッグして移動、黄色のハンドルをドラッグしてサイズ変更ができます。
- 水色のハンドルをドラッグして回転
- ドラッグして移動
- 黄色のハンドルをドラッグしてサイズを変更

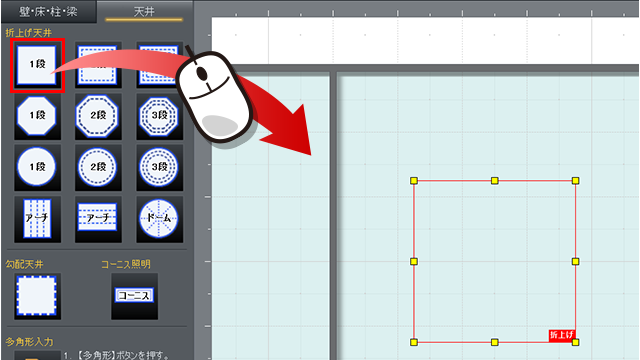

天井編集（折り上げ、勾配）
を選択し
、［天井］タブに切り替えてパレットから作図します。
ドア・窓を配置

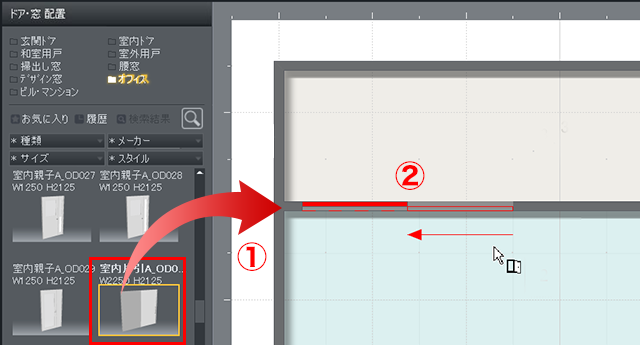

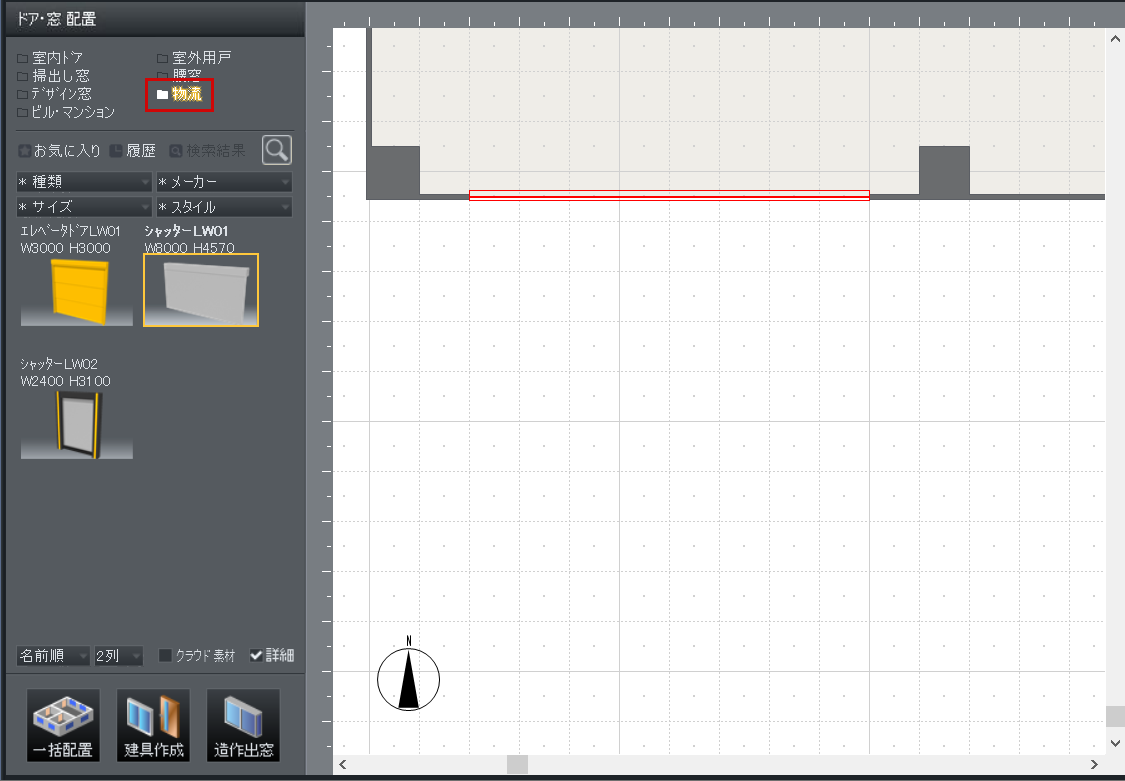

パレットからドア窓を配置
を選択し、壁の上にドアを配置します。配置後、開閉方向をマウスで指定します。
同じ要領でシャッターも配置できます。

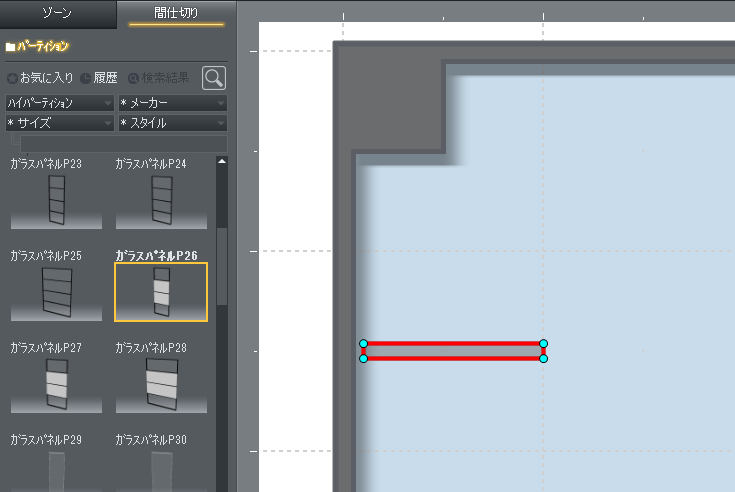

間仕切りを配置する
を選択し
を選択し、［間仕切り］タブに切り替えてパレットから配置します。

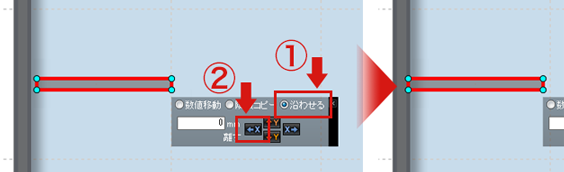

パーツをピッタリ配置するには
- 「沿わせる」を選択
- 沿わせる方向をクリック

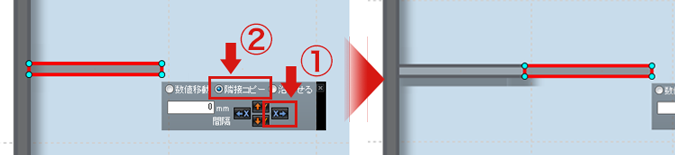

パーツを隣接コピーするには
- 「隣接コピー」を選択
- コピーする方向をクリック
設備・家具を配置

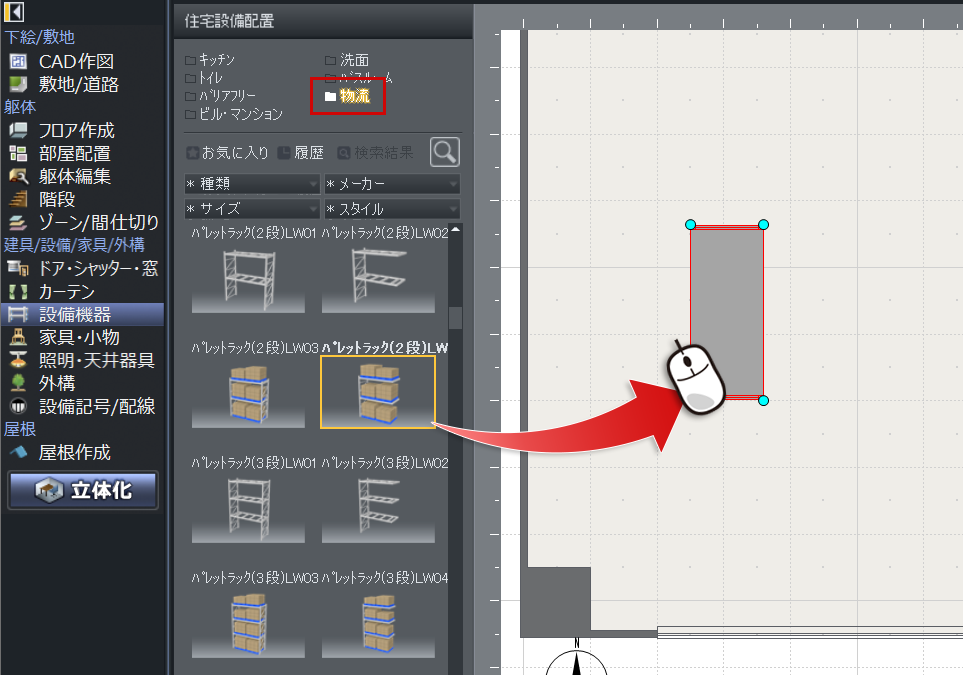

を選択し、部屋に「設備機器」「家具」「照明」などを配置します。

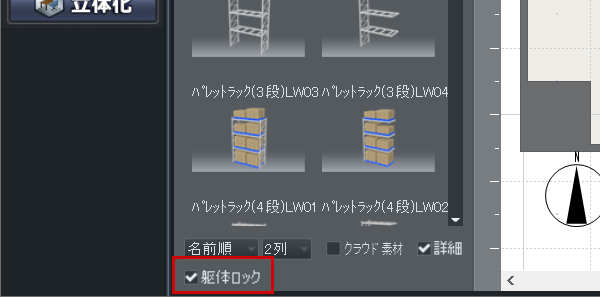

躯体をロックするには
パーツを配置する際に、躯体も一緒に移動してしまうことを防ぐ方法です。
- 「設備機器」「家具」「照明」のパレットを表示
- 下部にある「躯体ロック」にチェックを入れる
外構（トラックバース）の作成

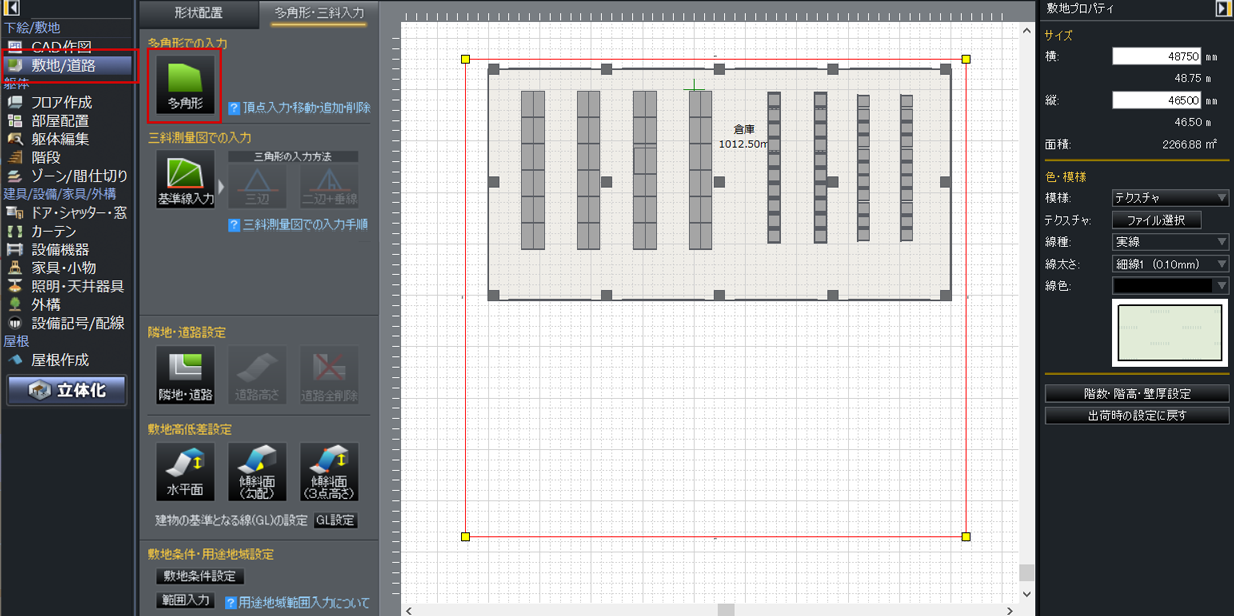

敷地、外構形状を入力
を選択し
をクリックして順番に敷地の頂点をクリックします。 最後の頂点をクリック後に右クリックします。

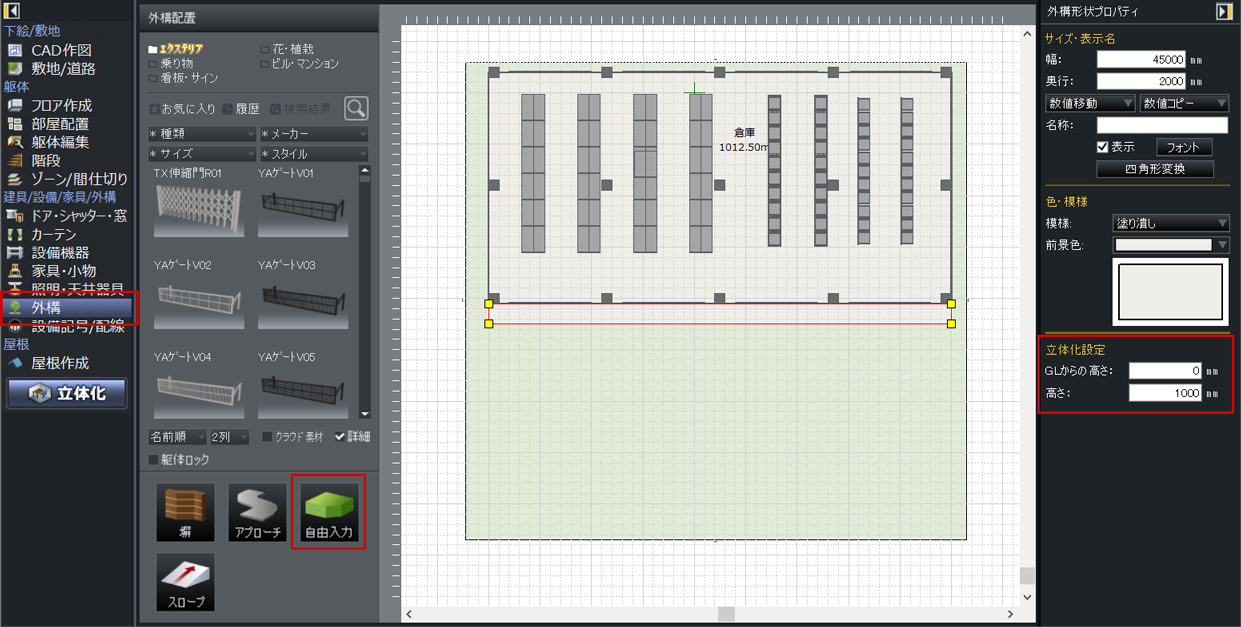

敷地からあがったコンクリート部分を入力します。
を選択しを選択し、
をクリックして順番に頂点をクリックします。 最後の頂点をクリック後に右クリックし、［高さ］を指定します。

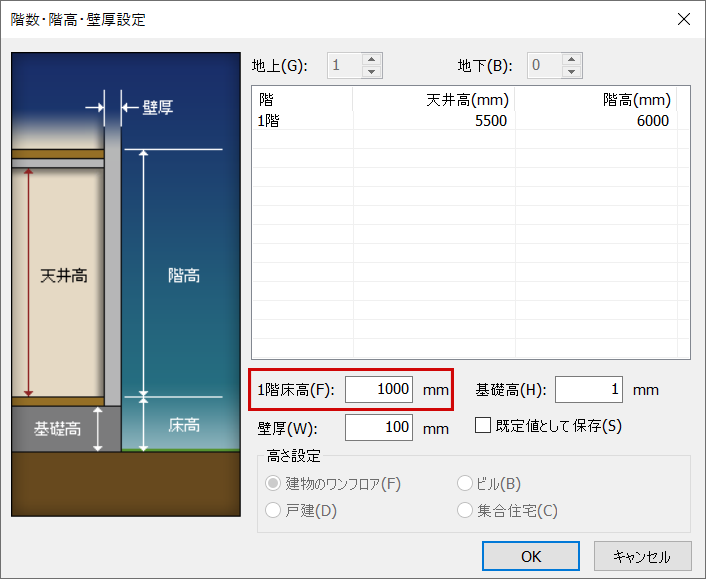

※「高さ」の値は、［設定］メニューの［階数・階高・壁厚設定］の［1階床高］と揃えることで、倉庫の床高とコンクリート部分の高さが揃います。

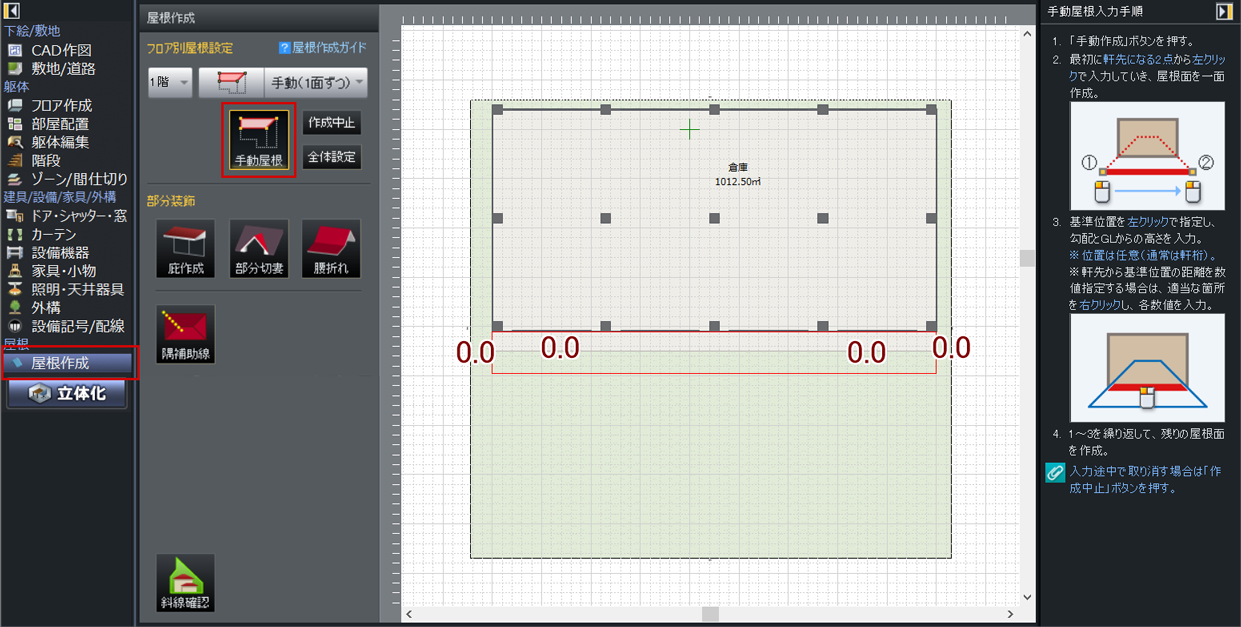

屋根を入力
を選択し
を選択し、
をクリックして順番に屋根のの頂点をクリックします。 最後の頂点をクリック後に右クリックします。

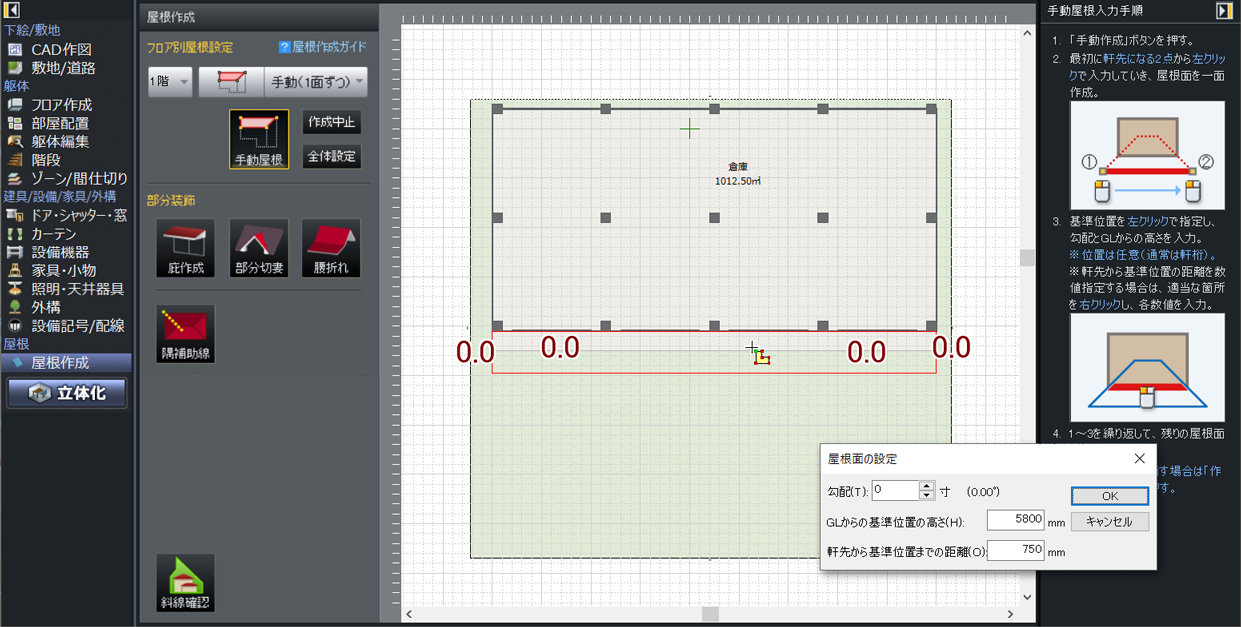

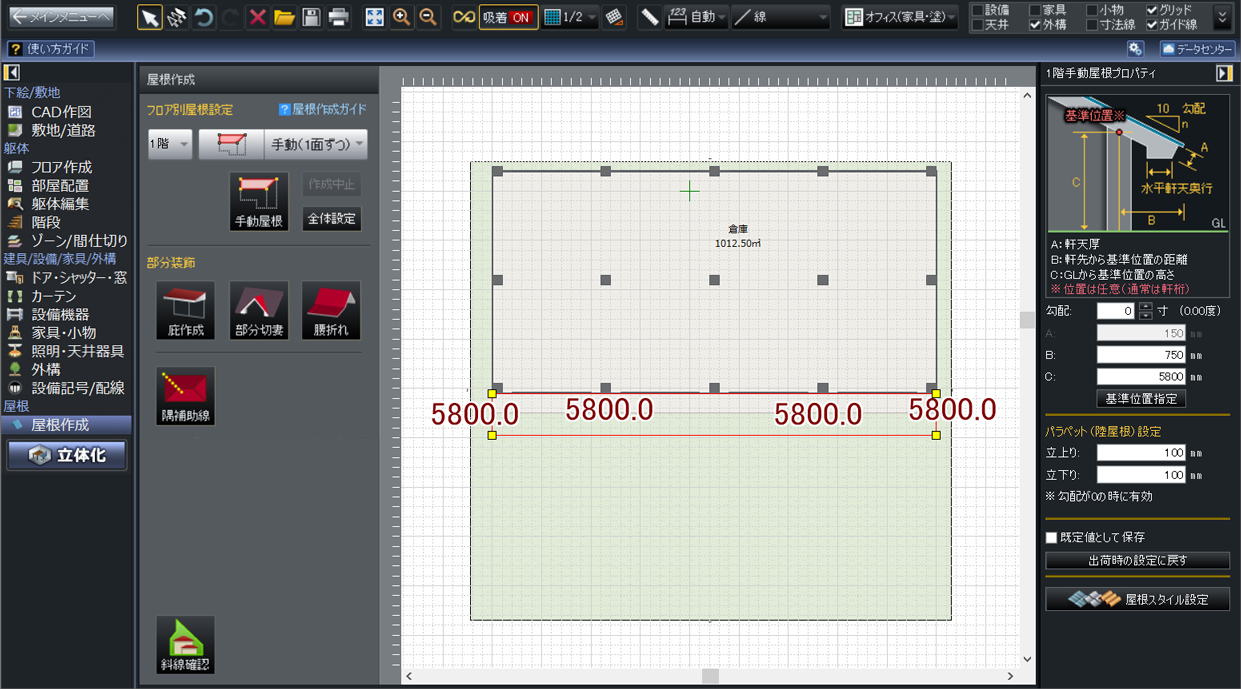

もう一度、右クリックして屋根勾配、高さを指定します。

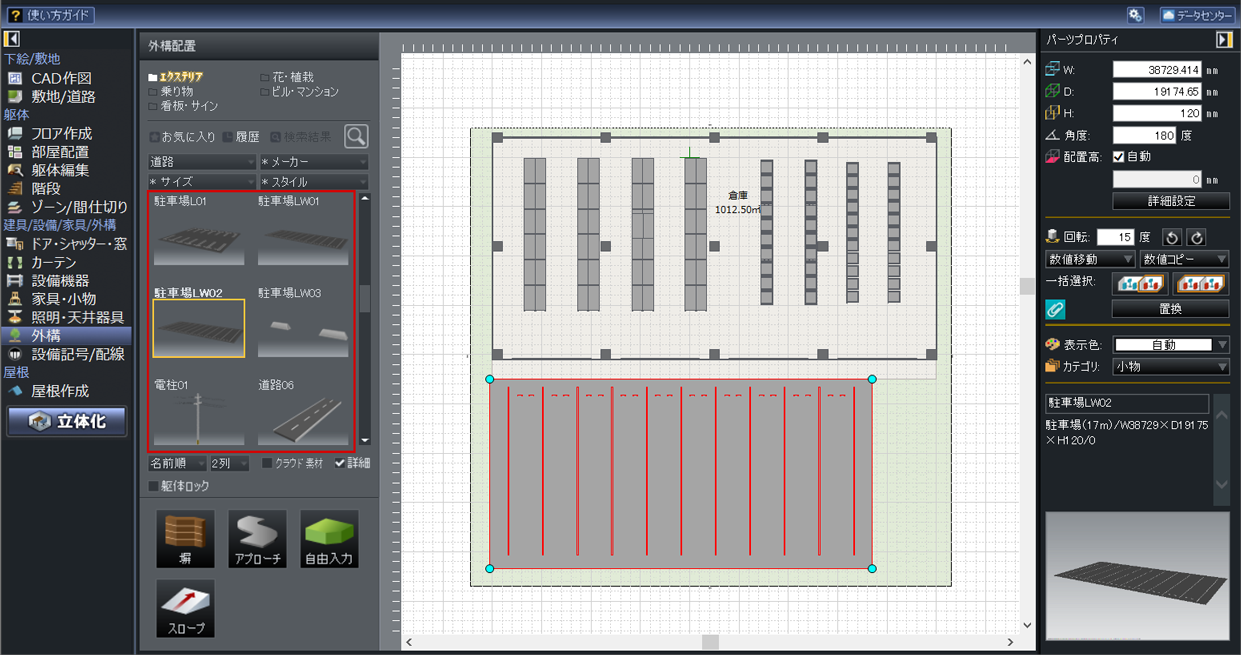

パーツを配置
を選択し、［エクステリア］の［道路］から駐車場パーツを配置します。

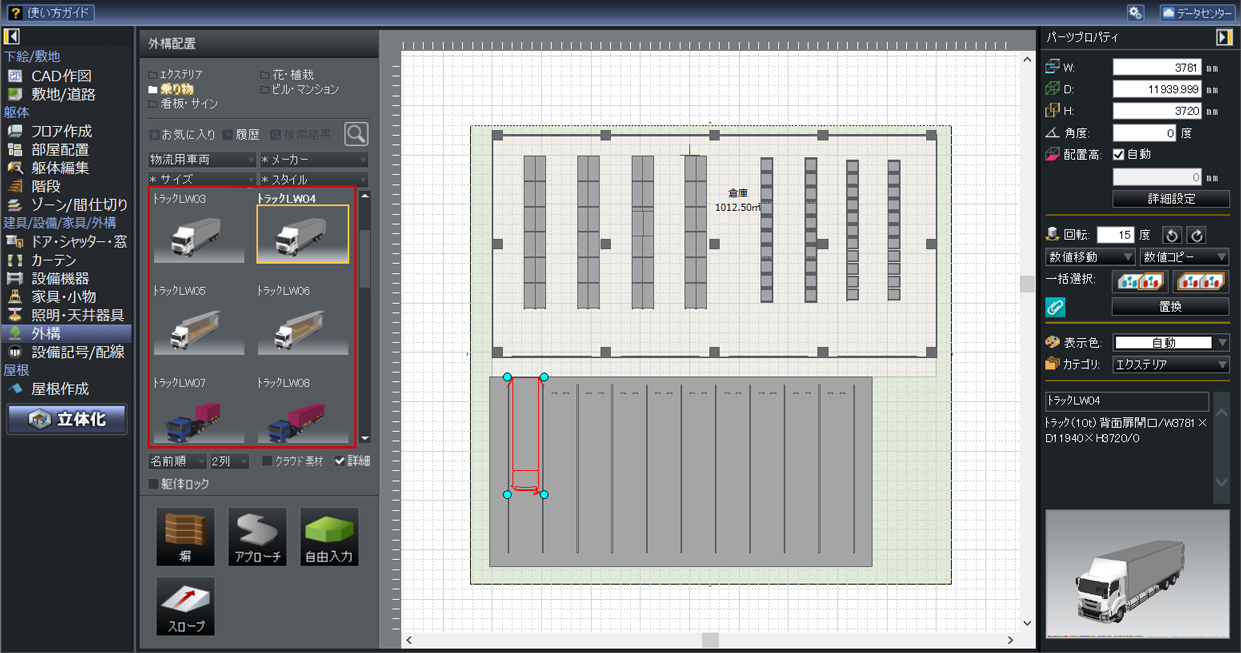

［乗り物］の［物流用車両］からトラックパーツを配置します。
平面プランの出力

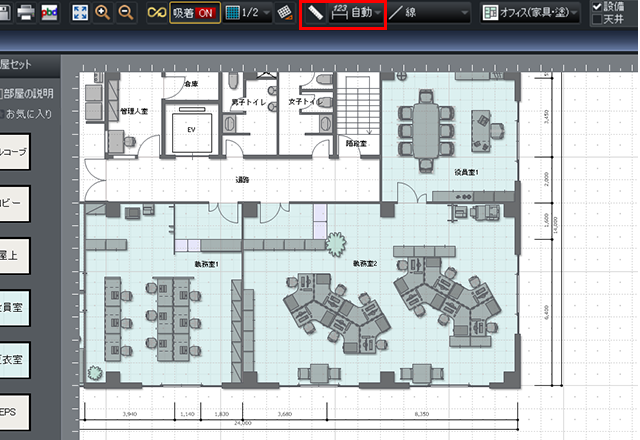

寸法線を入力
ツールバーの［寸法線入力］ボタンをクリックして寸法線を表示します。

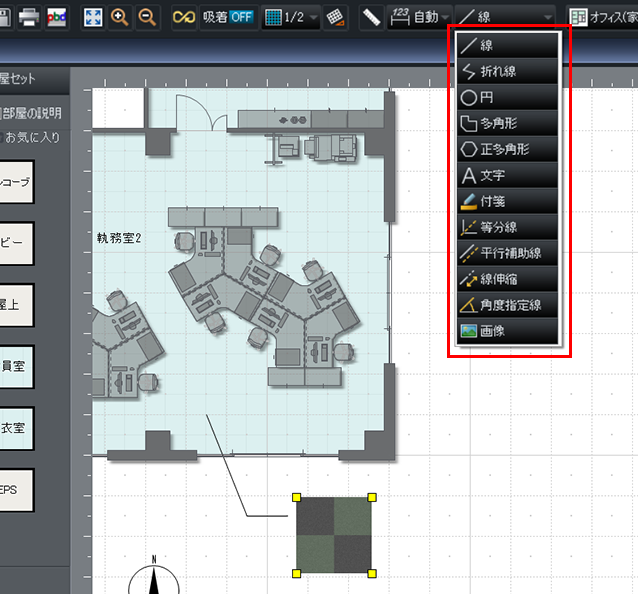

文字・画像を入力
ツールバーの［線入力］ボタンをクリックして、文字や線を入力したり、画像ファイルを挿入したりします。

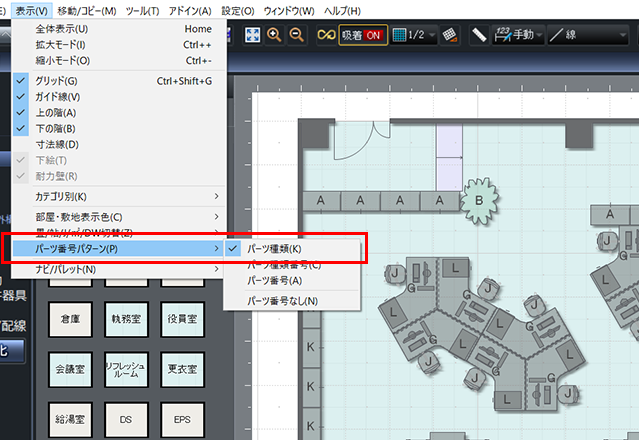

パーツに付番
［表示］メニューの［パーツ番号パターン］-[パーツ種類]を選択して付番します。

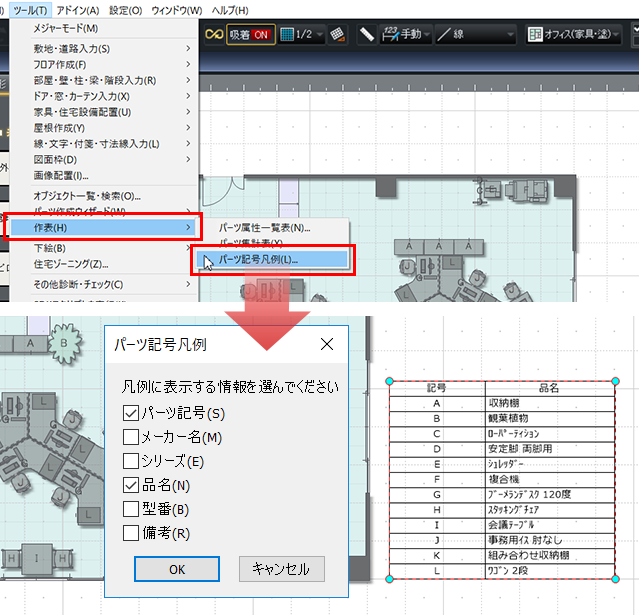

表を作成
作表を用いれば、パーツ記号を付与したパーツの品名やメーカー名などを表にできます。
1．［ツール］メニューの［作表］-[パーツ記号凡例]を選択。
2．凡例に表示させたい項目を選択。
3．図面の任意の場所に配置。

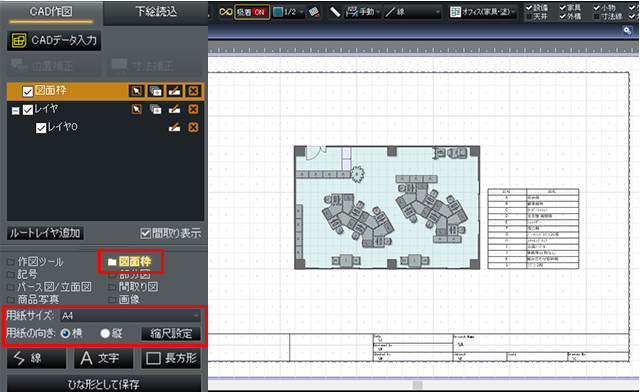

印刷・画像出力（イメージ保存）
［ファイル］メニューから［印刷］／［イメージ保存］を選択します。
平面プラン作成が一段落したら、仕上がり確認やデザイン検討に進みましょう！

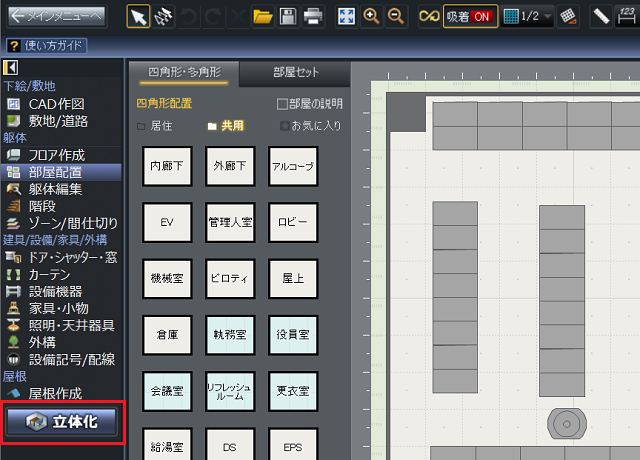

[立体化]をクリックして3D画面へ！
