見積書作成に便利なパーツ集計機能

配置したパーツには、名称や金額などさまざまな情報を登録できます。それらの情報を一覧で表示し、集計。
集計したデータはCSVデータに出力可能。見積書作成時間が大幅に短縮されます。


面積・パーツ集計機能

パーツに各種情報を登録

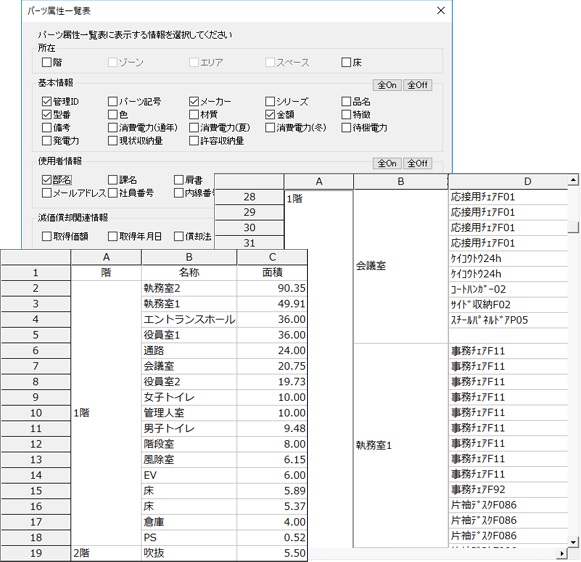

パーツの属性をCSVで出力

図面上に配置したパーツには、サイズやメーカー名、品名、型番、金額など多くの情報を登録できます。
それらの情報はさまざまな形式の表として取り出すことができます。

例えば見積書の作成時にはパーツ集計表が威力を発揮。オフィスレイアウト作業の完了と同時にパーツ集計表が完成します。

また、集計機能を使って、部屋別に備品一覧を出すことも可能です。
データはエクセルに貼り付けたり、CSV形式で出力することも可能。事務作業を大幅に軽減できます。


面積・パーツ集計の出力項目

作成した図面、配置したパーツから積算数量を出力します。
「naisou.csv」「gaisou.csv」「parts.csv」の3種類のCSVファイル(またはExcelファイル)が出力されます。


naisou.csv サンプルダウンロード
内装の集計を出力します。

<出力項目>
階数,部屋名,床面積(m2),天井面積(m2),壁面積(m2),開口部面積(m2),部屋総周長(m),ドア・掃出サッシ、下がり壁総幅(m)

gaisou.csv サンプルダウンロード
外装の集計を出力します。

<出力項目>
階数,外壁床面積(m2),外壁部建具・開口面積(m2),外壁総周長・バルコニーを含む(m),屋根水平投影面積(m2),屋根勾配(寸),パラペット見付面積(m2)

parts.csv サンプルダウンロード
パーツの集計を出力します。

<出力項目>
カテゴリ,大分類,小分類,個数,寸法(W),寸法(D),寸法(H),パーツ名,メーカー名,シリーズ名,名称,型番,色,金額,価格単位,特徴,材質,備考

※該当する項目がない場合は、空欄で出力されます。
※出力したデータは、建築積算見積書作成ソフト[建築みつも郎12(コベック社製)]など、見積もりソフトで活用できます。
