新機能紹介

作図に便利なツールがさらに充実

図面作成に必要な作図ツールがより充実しました。新たな線分編集機能(連結、部分削除、面取り、包絡、2点間等分割、中心線)も充実し、作図しやすく、時間短縮できます。

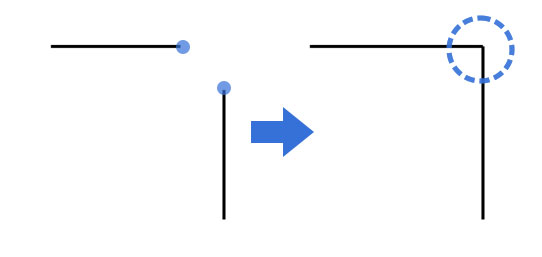

  • 作図ツール 連結

    連結

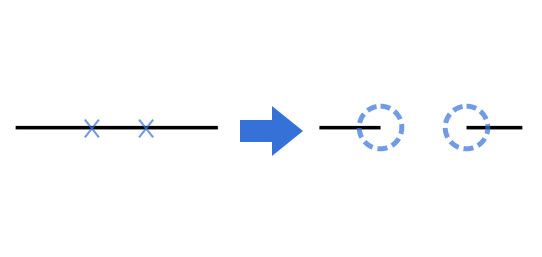

  • 作図ツール 部分削除

    部分削除

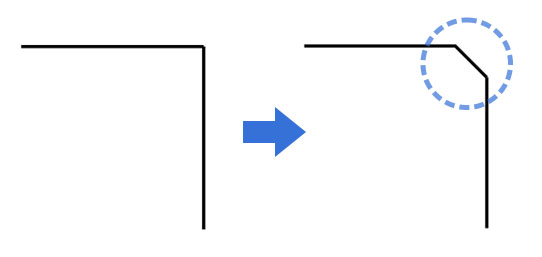

  • 作図ツール 面取り

    面取り

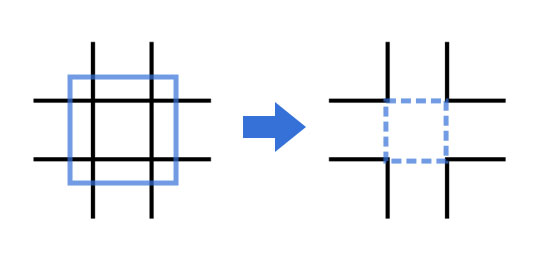

  • 作図ツール 包絡

    包絡

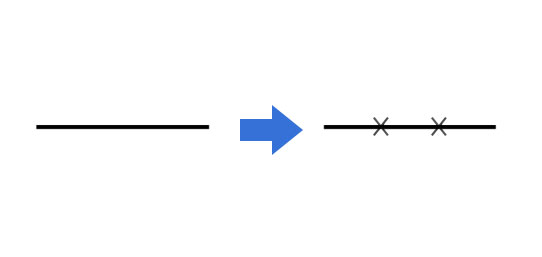

  • 作図ツール 2点間等分割

    2点間等分割

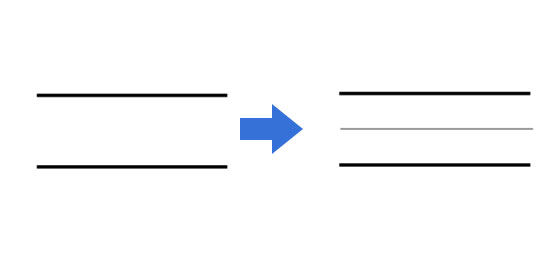

  • 作図ツール 中心線

    中心線

JW_CADの部品ファイルを読込

JW_CADに収録されている図形やJW_CADに登録している図形(jws,jwkファイル)を読み込んで3Dアーキデザイナーで利用できます。

また、3Dアーキデザイナー上で図面を編集できるので、JW_CADを起動して修正し直す手間がありません。

※お使いのパソコンにJW_CADがインストールされている必要があります。

JW_CADの図形を読み込める

JW_CADの図形を読み込む
