3Dアーキデザイナー図面・パースサンプル> サンプルプラン

【ワインと映画と愛犬のいる大人空間】

本サンプルは下記「プラン概要」をもとにプラン作りから始め、3Dアーキデザイナーでデザインしました。(プラン・m3da作成:吉田 久恵 氏)
3Dアーキデザイナーは、操作画面での高画質3Dイメージやパース画像はもちろん、360パノラマ画像、動画でもお客様と完成イメージを共有し、コミュニケーションをとることができます。

◆プラン概要◆

※プラン作成依頼時にメガソフトが提示したプランの概要です。

家族構成:
 ご夫婦(40代)+ 愛犬
要望:
・共通の趣味はワインを飲みながらの映画鑑賞
・主に夫が使用するワークスペースが欲しい
・愛犬との散歩が日課
・散歩から帰った愛犬の足洗い場があるといい
・遊びに来た両親の寝室にもできる和室が欲しい

【ワインと映画と愛犬のいる大人空間】デザイナーの手描きラフ案

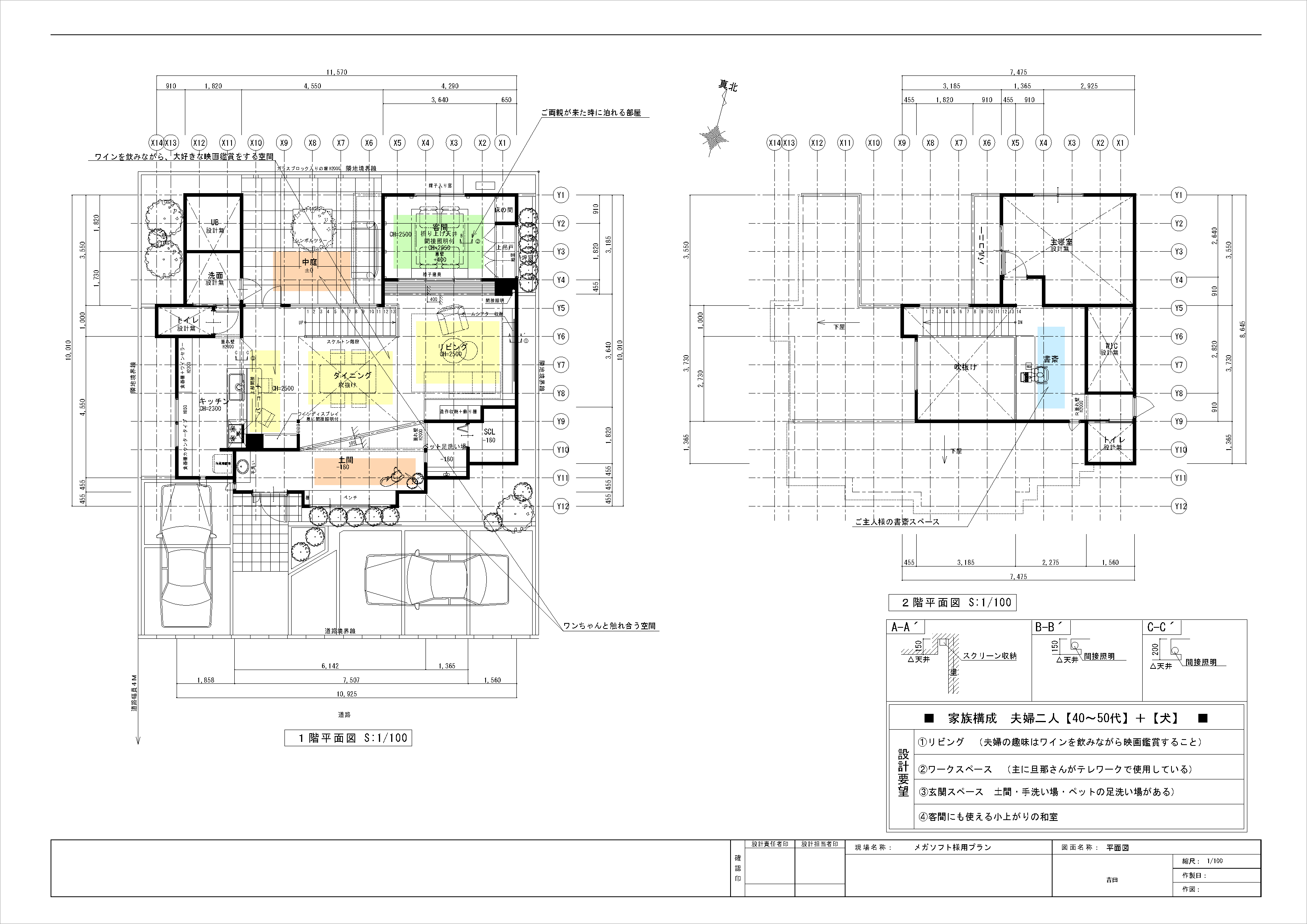

▲【ワインと映画と愛犬のいる大人空間】デザイナーの初案ラフ図面(JW-CADで作図)

プランイメージ

◆間取り図◆

(画像クリックで拡大表示します)

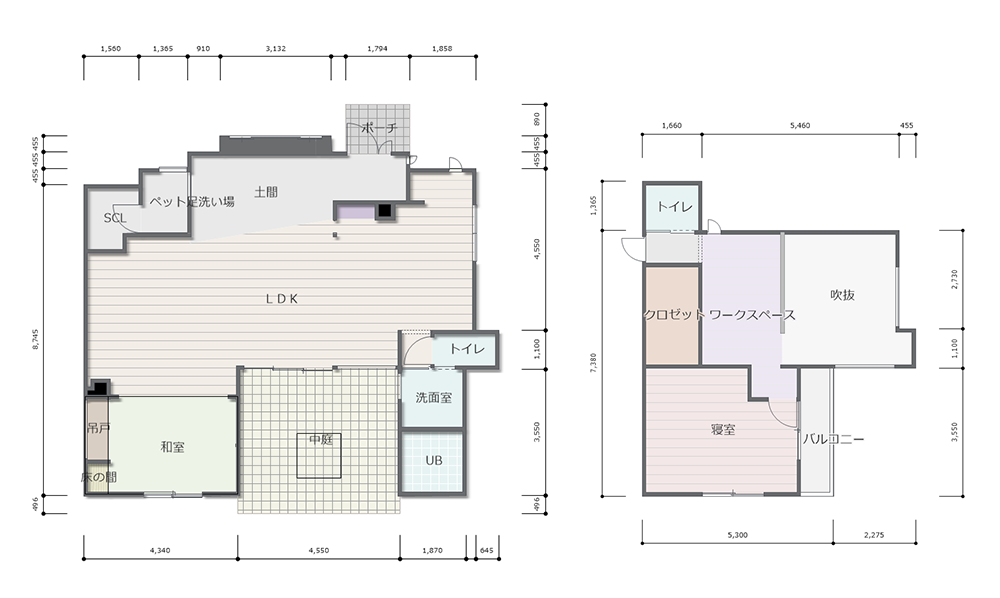

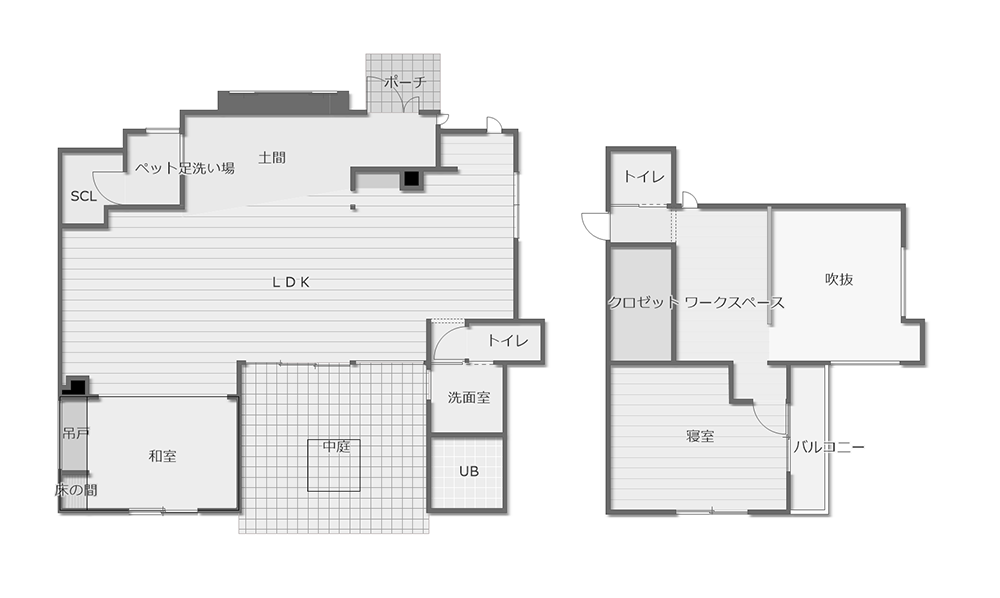

【ワインと映画と愛犬のいる大人空間】間取り図-寸法(自動)を表記して「標準」で出力 【ワインと映画と愛犬のいる大人空間】間取り図-「モノトーン」で出力

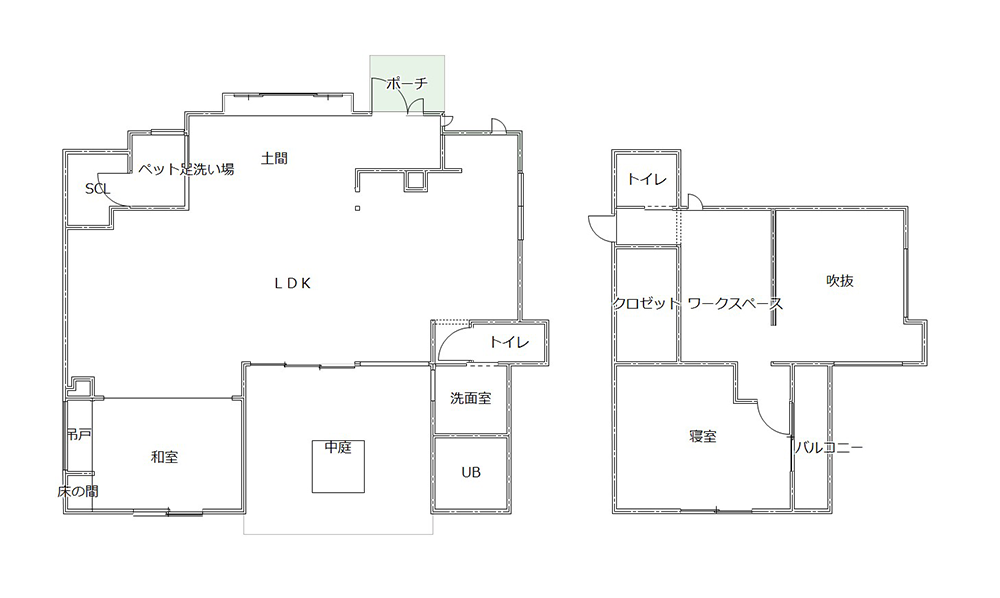

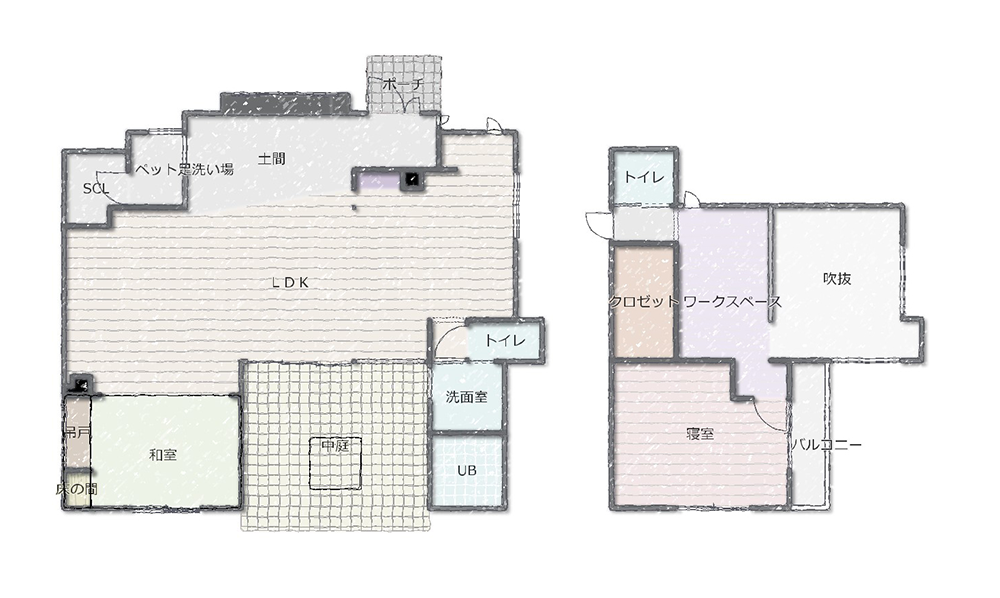

【ワインと映画と愛犬のいる大人空間】間取り図-寸法(自動)を表記して「線画」で出力 【ワインと映画と愛犬のいる大人空間】間取り図-「手描き(クレヨン風)」で出力

※間取り図は、標準表示のほか、低彩、モノトーン、線画などをメニューから選んで切り替えられます。また、寸法(自動/手動)を入れて出力も可能です。

◆ウォークスルー動画◆

◆夫婦の時間を楽しむリビング◆

●360パノラマ画像・夜のイメージ ※マウスドラッグやスマホ・タブレットで360度見まわせます。

●360パノラマ画像・朝のイメージ ※マウスドラッグやスマホ・タブレットで360度見まわせます。

※3D編集画面の「ライティング」機能で、太陽光や照明器具の明るさ・色味を変更してイメージを作成できます。

●高画質イメージパース (画像クリックで拡大表示します)

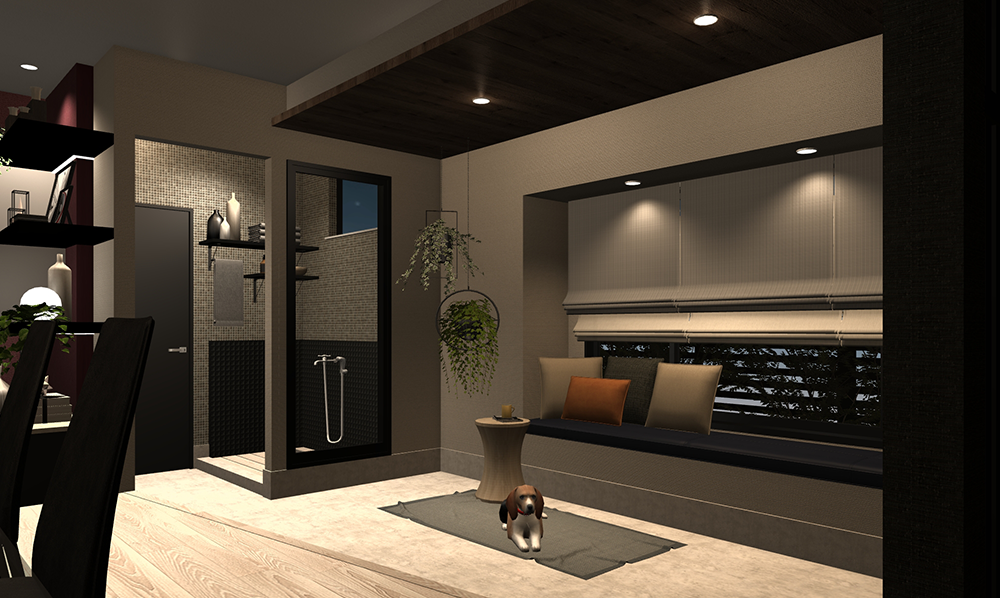

【ワインと映画と愛犬のいる大人空間】リビングルーム・夜 【ワインと映画と愛犬のいる大人空間】リビングルーム・朝

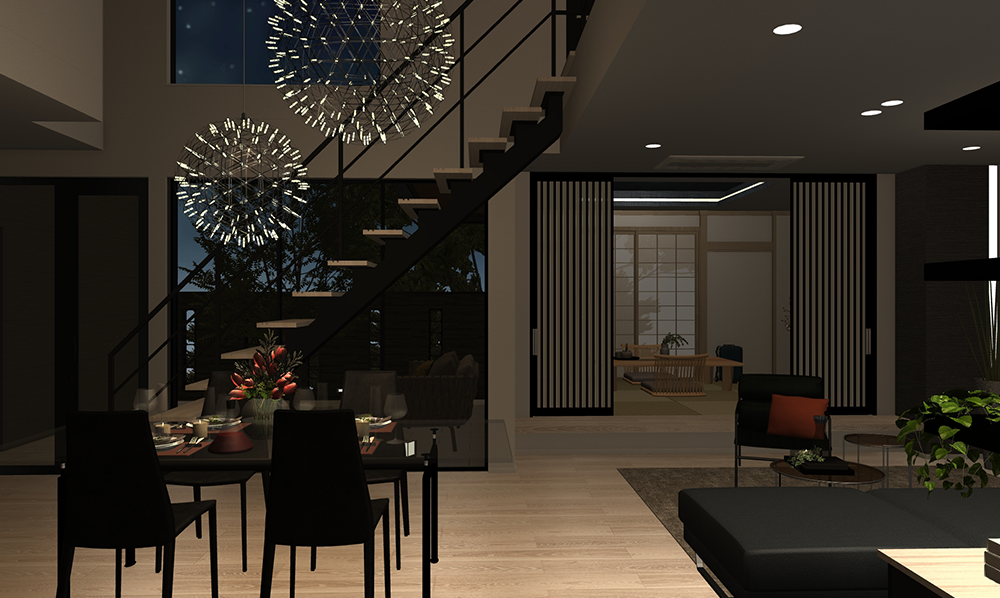

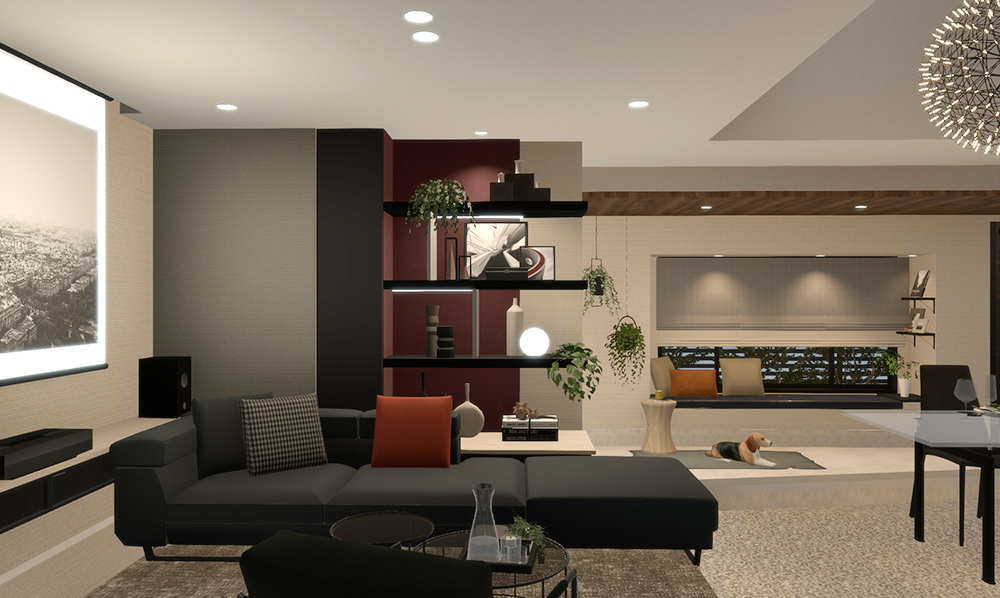

【ワインと映画と愛犬のいる大人空間】リビングルーム・玄関土間から 【ワインと映画と愛犬のいる大人空間】リビングルーム・和室から

◆小上がりの和室◆

●高画質イメージパース (画像クリックで拡大表示します)

【ワインと映画と愛犬のいる大人空間】小上がりの和室

◆リビングを見下ろすワークスペース◆

●高画質イメージパース (画像クリックで拡大表示します)

【ワインと映画と愛犬のいる大人空間】ワークスペース① 【ワインと映画と愛犬のいる大人空間】ワークスペース②

◆愛犬用に足洗い場のある玄関土間◆

●高画質イメージパース (画像クリックで拡大表示します)

【ワインと映画と愛犬のいる大人空間】玄関土間 【ワインと映画と愛犬のいる大人空間】玄関土間
