コンセント記号

防水コンセント

別名:防雨形コンセント

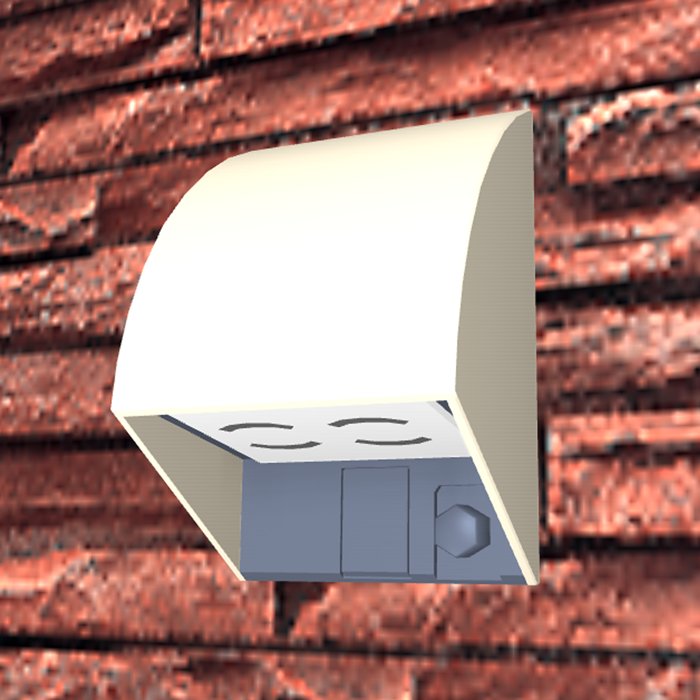

防水コンセントとは、雨水などをコンセントのプラグに入れないようにフードを付けて防雨対策が施された屋外用コンセントのこと。
図面記号の「WP」はWaterProof(=防水)。

ポイント

防水コンセントは、屋外や水滴のかかる場所や塵埃の多い場所に最適なコンセントです。
防水コンセント以外のコンセントを屋外で使用すると、ショートや火事の原因となるので注意が必要です。
近年では、電気自動車も普及しつつあるので、屋外コンセントはぜひ設置しておきたいものです。

図面記号
防水コンセント記号図面記号
DXFファイルダウンロード

コンセント記号
  • 壁付けコンセント記号壁付けコンセント
  • 2口コンセント記号2口コンセント
  • アース付きコンセント記号アース付きコンセント
  • アースターミナル付コンセント記号アースターミナル付コンセント
  • 防水コンセント記号防水コンセント
  • 定格電流20A用コンセント記号定格電流20A用コンセント
  • 抜け止めコンセント記号抜け止めコンセント
  • 引掛形コンセント記号引掛形コンセント
  • エアコン用コンセント記号エアコン用コンセント
  • IHクッキングヒーター用コンセント記号IHクッキングヒーター用コンセント
  • 食器洗い乾燥機用コンセント記号食器洗い乾燥機用コンセント
  • ファンコイル用コンセント記号ファンコイル用コンセント
  • 医用コンセント記号医用コンセント
  • フロアコンセント記号フロアコンセント
  • 二重床用コンセント記号二重床用コンセント
  • 天井コンセント記号天井コンセント
  • 非常コンセント記号非常コンセント
