3Dマイホームデザイナー PRO Version2
マンション(外観)の作成方法


全部で2ページです-->| 1 |
詳細
お問い合わせの多い、マンションの作成方法についてご説明します。マンションの作成は、外観と内観は別々のファイルで作成することをお勧めします。内観(一世帯の間取り)は、間取り作成ウィザードから作成していただけますが、外観は3D編集画面で作成します。ここでは、外観の作成方法をご説明します。

具体的な操作例
1.
3Dマイホームデザイナーを起動し、作業メニューで、「3Dモデルを作る」を選択します。

2.
まずパーツ階層リストを作成します。「ツール」の「パーツ階層図」を表示します。「ルート」を選択し、「階層」メニューから「下層パーツの作成」を選びます。
3. 「新規パーツの作成」ダイアログボックスで、階層の名前を上の階から入力します。この場合、「屋上」と入力しています。

4.

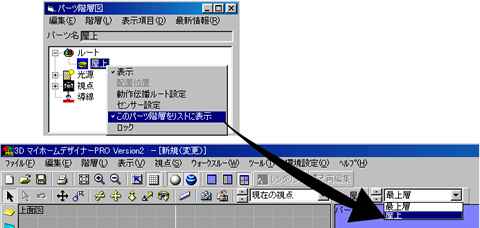

「屋上」がパーツ階層図に表示されるので、右クリックし、「この階層をリストに表示」にチェックを入れます。この作業により、3D編集画面右上の階層メニューに、その階層が表示されます。
5.

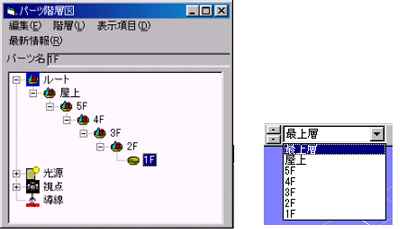

さらに、同じようにその下に5F、4F、3F、2F、1F、と順番に上の階からその下へ下層パーツを作成して行きます。また、一つ一つについて、「このパーツ階層をリストに表示」のチェックを入れます。これでマンションを作る準備ができました。

次に、マンション本体を作成します。細かく作りこめば作りこむほど容量が大きくなり、通常それに比例して操作が遅くなりますので、出来るだけ軽く済むように作成していきます。
6.
階層リストで1Fを選び、1F階層に移動します。ここで、1Fの外観を作成します。外観の作成なので、外から見えない内部に不要な壁などは作らず、外壁のみ作成していきます。
7.

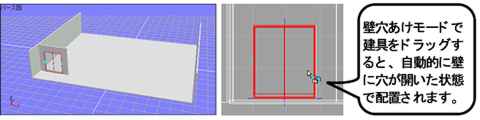

まず、形状作成ツールの壁ツール( )、床ツール( )を使って、床と壁を描き、壁穴開けモード( )で窓やドアなどの建具を壁に取り付けて行きます。建具は、壁一枚につきひとつしか取りつけられないので注意してください。同じような形状は、コピー&ペーストで複製していきます。

  ※PRO Version2詳細バージョン2.00をご使用のお客様で、壁穴あけ作業がうまくいかない場合は、こちらをご覧下さい。
8. 上記のような作業を繰り返して、1F部分の外観を完成させます。
