3Dマイホームデザイナー PRO Version2
マンション(外観)の作成方法


| 2 |

9. 次に、これを上の階層にコピーしていきます(※)。まず、2F階層に移ります。

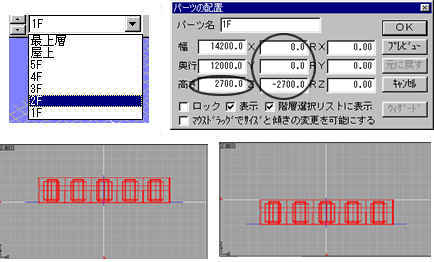

10. 作成した1Fをクリックすると、一度に選択(赤く囲まれる)できます。ダブルクリックで表示される「パーツの配置」ダイアログボックスで[X][Y]に0を、 [Z]に0から高さを引いた数を入力します。これでちょうど高さ分下にずれます。

  ※1Fと2Fが違う形の場合は、それぞれの階層で別々に作成し、その高さ分を下にずらして作成してください。
11. 下にずらした1Fの上に、コピーした2Fをのせます。1Fを選択後右クリックで表示されるポップアップメニューから「リンクコピー」後「貼り付け」をし、「パーツの配置」ダイアログボックスで位置調整をします。([X][Y][Z]に0を入力します)

12. 位置調整した2F部分を選択して右クリックで表示されるポップアップメニューで「選択中の階層をリストに表示」のチェックをはずします。さらにそのままそのメニューで「リンクコピー」を一度クリックしてから3Fの階層へ移動します。

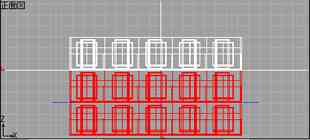

13. 1F、2F部分をまとめて選択できますので、その状態で先程のように下へずらします。([X][Y]に0を、 [Z]に0から高さを引いた数を入力します)
14. 「貼り付け」を選ぶと、さきほどリンクコピーした2Fが貼り付けられます。

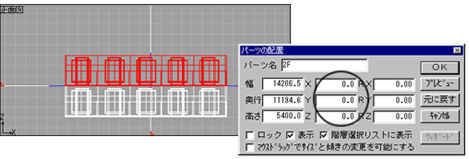

15. 3F部分を選択して右クリックで表示されるポップアップメニューで「選択中の階層をリストに表示」からチェックをはずします。また、「パーツの配置」ダイアログボックスで[X][Y][Z]すべてに0を入力し、この作業を、5Fまで繰り返して行きます。
16. 5Fまで完成したら、屋上階層へ移動します。

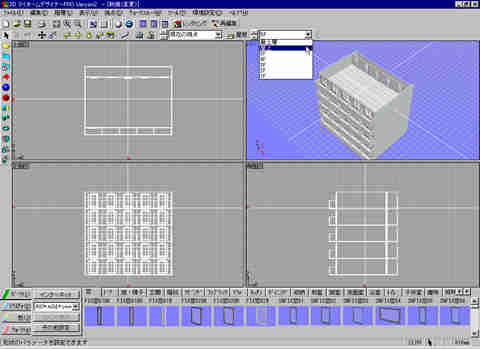

17. 1Fから5Fまでを一度に選択できますので、先程と同じように[X][Y]に0を、 [Z]に0から高さを引いた数を入力し、下へずらします。床、壁ツールを使って、屋上を作成します。

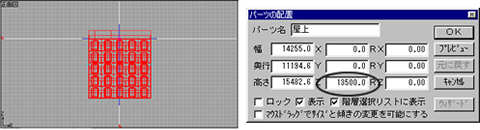

18. 屋上が出来あがったら、「最上階」階層へ移動します。ここで1F〜5Fと屋上、すべてを選択できます。この状態で、[X][Y]に0を、 [Z]に1フロアの高さ×フロア数(この場合は2700×5=13500)を入力し、一度に上へずらします

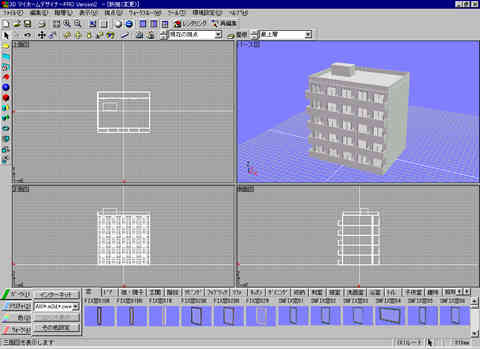

19. 完成しました。植木などを植えたり、背景を追加すると、より本物らしくなります。


(完成)
