R壁などのR型の形状の作成方法

1.
ツールボタンの(押し出し)をクリックし、マウスポインタがになった状態で、「上面図」でまずは適当な大きさにドラッグします。画面にはひし形の左下一辺が欠けたような形が現れます。
2.
描いた形状をそのままダブルクリックして、「押し出しパラメータ設定」のウィンドウを開きます。さらに、ウィンドウの右側にある「断面編集」ボタンをクリックし、「断面編集」ウィンドウを開きます。
3.
編集する断面が表示されますので、×印のポイントをマウスドラッグで移動させたり、×印と×印の間をクリックして増やしたりしての形を作ってください。その際、×印のポイントがきちんと重なるように(重ねたときに青くなるように)してください。


不要な×印は、選択した上で「Deleate」キーで削除してください。
マウスドラッグによる移動の際は、「グリッド吸着」をオフにしてください。
×印のポイントはマウスドラッグによる移動のほか、XY座標で位置を指定することも出来ます。
どのように描いても結構ですが、この上図のように、半円をまず均等な四角で描いておいて、選択し、画面右上部の「円弧に並べる」ボタンを押し、中心線をクリックするときれいな半円が描けます。
このボタンを押したときに表示される円のガイド線が、描きたい向きと逆になる場合は、「整列」−「円弧設定」−「時計回り」または「反時計回り」で切り替えてください。
×印をすべて選択して(左上の ボタンを押すと一度に選択できます) スムーズ設定ボタンを押すと、上図のように×印が○印に変わります。この設定で、角がなめらかになります。
断面編集をする際の注意点に関してはこちらをご覧ください。
4. 「プレビュー」ボタンを押して確認し(パース図や上面図に編集内容が反映されます)、形(断面)が決まりましたら「OK」ボタンを押してください。
5.

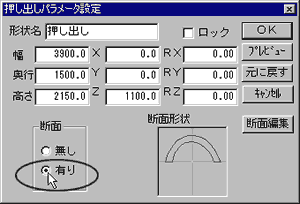

「押し出しパラメータ設定」ウィンドウに戻りますので、ここで「断面」を「有り」にし、「OK」ボタンを押します。

※ここで大きさ(幅/奥行/高さ)、位置(X/Y/Z)、角度(RX/RY/RZ)を数値入力で変更していただくことも可能です。
6.
三面図またはパース図上で、必要に応じて大きさ(黄色いハンドルをドラッグ)、位置(ピンクのハンドルをドラッグ)、角度(水色のハンドルをドラッグ)などを調整し、完成です。
