多角形などの複雑な形状の作成方法(妻壁、R壁)

詳細

3D画面上で、多角形などの複雑な形状を作成する場合は「押し出し」ツールを使用します。
押し出しツールを使用すると、切妻屋根の台形の妻壁や、R壁なども作成することができます。



※最新版の「3DマイホームデザイナーLS3」では、間取り画面で部屋の壁をR壁に変形する
 機能や、正確なR形状などが作成できる「3D多角形」ツールが搭載されています。

「3DマイホームデザイナーLS3」製品情報はこちら

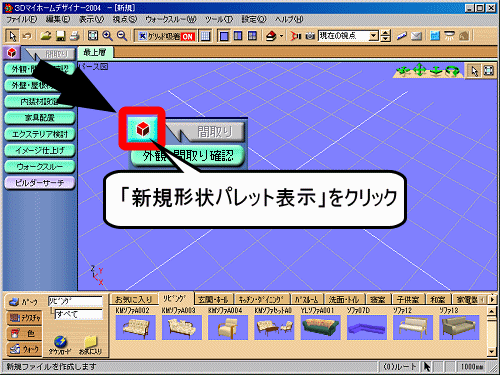

1.3D画面を起動した後、「新規形状パレット表示」をクリックします。

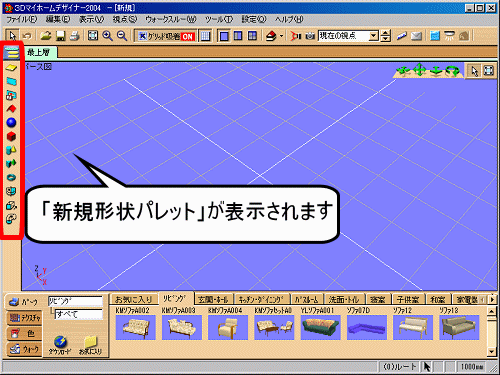

2.「新規形状パレット」が表示されます。



3.「押し出し」ツールをクリックします。



4.作成する形状により、次の手順をご確認ください。

妻壁などの台形の形状の作成方法
R壁などのR型の形状の作成方法
