8.

小屋裏の床と壁を作成します。

  「床」ツールをクリックし上面図上をドラッグして階段をふさがないように床を作成します。

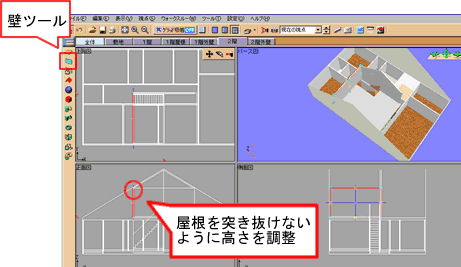

  次に「壁」ツールで壁を作成します。(屋根を突き抜けないように注意してください)
必要に応じて「押し出し」ツールで妻壁を作成します。



9. [4]で移動させておいた「吹抜け」部分を削除します。

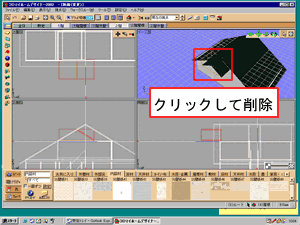

最初に屋根を削除します。「2階屋根」タブをクリックし、屋根を選択して「Delete」キーで削除します。
  *屋根が表示されていなければ「非表示階層の表示方法」ボタンをクリックして表示します。

*はじめに2階の吹抜けを削除すると「2階」「2階外壁」「2階屋根」のフロアタブが消え作業ができなくなるので注意してください。
  同様に「2階外壁」フロアタブで外壁を削除、「2階」フロアタブで内壁を削除します。

10. 「1階」階段下の廊下の天井を削除します。

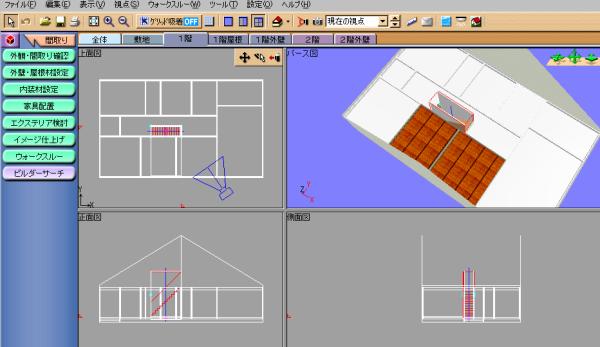

「ナビゲーションパレット表示」をクリックし、視点を「真上から」に変更し、フロアタブを「1階」に切替えます。

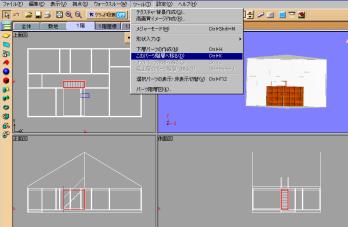

「廊下」を選択し、「ツール」メニューの「このパーツ階層へ移る」を選択し廊下の階層に移動します。

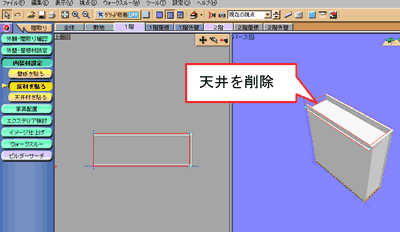

  天井を削除します。

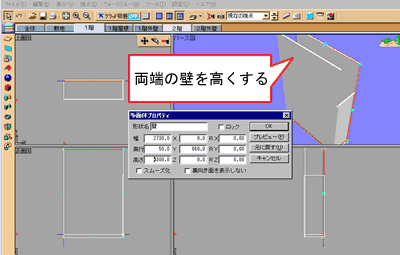

  必要に応じて階段の両端の壁を高くします。


  「ツール」メニューの「上のパーツ階層へ移る」で元の階層に戻ります。

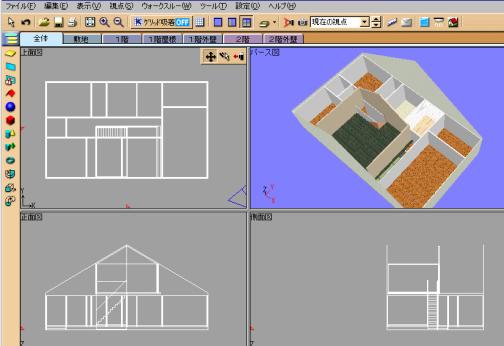

  フロアを「2階」に切替え、テクスチャを貼れば完成です。
