間取り作成で自動的に作成された屋根を編集する方法

計5ページあります->|
7. 屋根をいったん削除します。

1)

ツールバーのをクリックして「選択モード」にします

2)

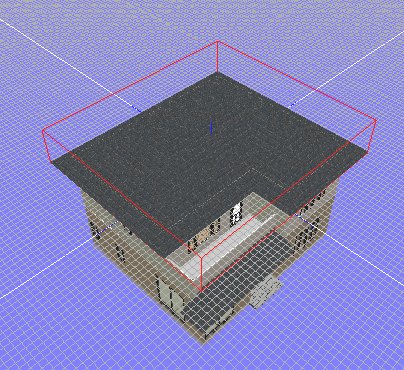

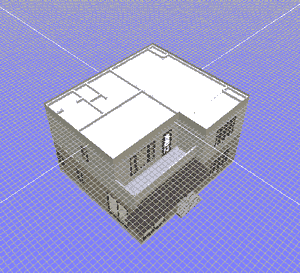

屋根をクリックして選択します。「編集」メニューの「削除」をクリックして屋根を削除します。
8.

新たに屋根を作成します。最初に手前の切り妻屋根を作成します。

ツールバーの(新規形状パレット表示)をクリックし、新規形状パレットにします。

上から見た図

1)



2)

形状作成ツールバーの屋根(屋根)をクリックします。カーソルの表示が屋根選択 に変わります。

「上面図」の画面中央でクリックし、そのままでカーソルを家の右下角あたりまでドラッグします。

※2階の右下にある部屋を大きく囲って、屋根の中心が部屋の中心にくる位を目安に作成してください。
※中心は部屋前面にある窓の中心を目安にしてください。

3)

このままだと屋根の高さが高すぎるので修正します。 作成された屋根を選択状態にしたまま、ツールバーの(全体表示)をクリックすると、屋根が拡大表示されます。
前から見た図
4)

ツールバーのをクリックして「選択モード」にします 。

まず「正面図」もしくは「側面図」で、作成した屋根の頂点(黄色のハンドル)をクリックし、下にドラッグしていくと、屋根の高さが低くなりますので、適当な高さにします。



(分かりやすいようグリッド表示を非表示にした図です)

5)

左図の〇印部分(壁の上端の部分が屋根から突き出さないように位置を調整します。真中のピンクをドラッグして移動します。

また下の線を左図のように合わせます




ページ3へ進む-->|
