3Dオフィスデザイナー ユーザーズマニュアル

STEP33Dでデザイン検討/プレゼン

3Dイメージを確認

立体化ボタンで立体化したら、まずは色々な角度から眺めて確認してみましょう。
マウスだけで簡単な視点変更ができます。

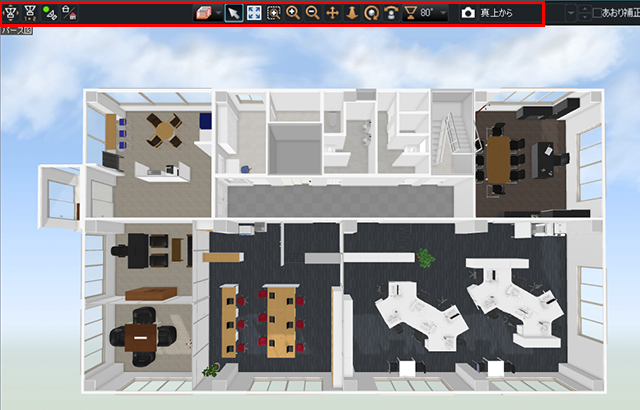

視点変更ツール

  • 3D_内観

視点変更ツールボタン

各ボタンをクリック後、画面内でマウスを操作します。

  • 視点変更ボタン01拡大/縮小
  • 視点変更ボタン02部分拡大
  • 視点変更ボタン03縦/横に移動
  • 視点変更ボタン04家全体を回転
  • 視点変更ボタン05近づく/遠ざかる
  • 視点変更ボタン06拡大/縮小
  • 視点変更ボタン07部分拡大
  • 視点変更ボタン08縦/横に移動
  • 視点変更ボタン09家全体を回転
  • 視点変更ボタン10近づく/遠ざかる
  • 視点変更ボタン11壁表示状態切替
  • 視点変更ボタン12全体を表示
  • 視点変更ボタン13画角(見える範囲)変更

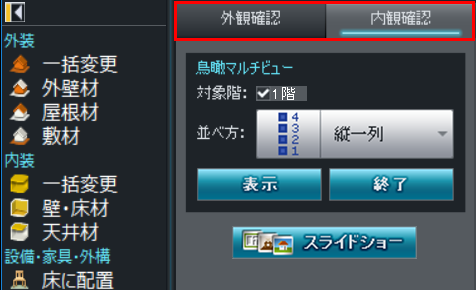

  • 外観・内観はパレットでも切替えられる外観・内観はパレットでも切替えできます
  • マウスで簡単な視点変更マウスで簡単な視点変更ができます

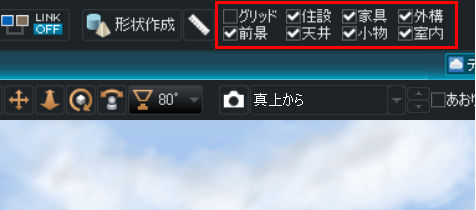

  • 画面内のパーツ表示/非表示切替え画面内のパーツ表示/非表示切替え

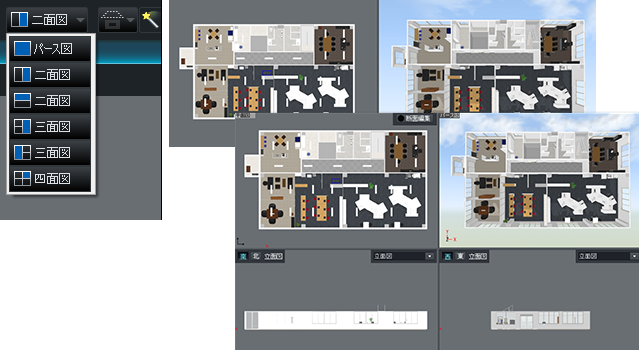

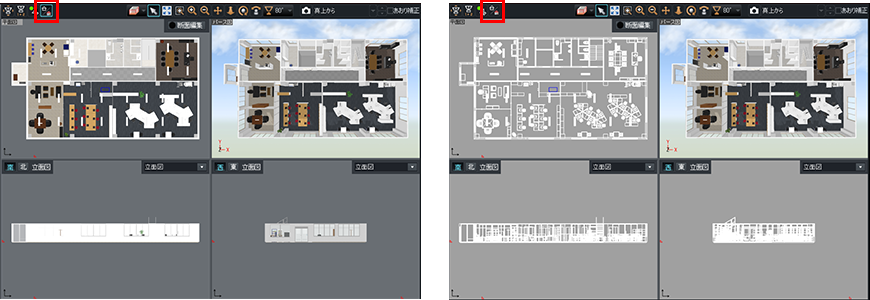

平面図や立面図とパース図を並べて確認

平面図や立面図とパース図を並べて確認できます


平面図や立面図とパース図を並べて確認できる

三角図面をカラー、ワイヤーフレーム表示に切り替えボタンで、平面図、立面図の表示を切り替えられます。

壁紙や床材を変更

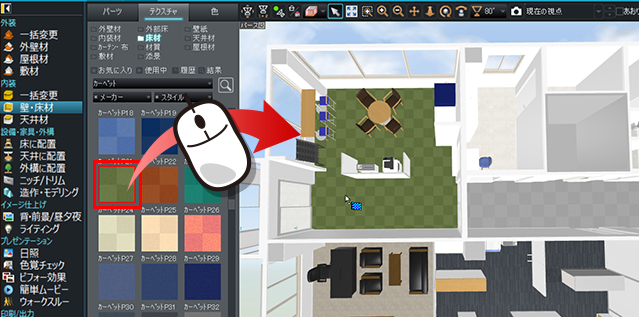

床材を変更

ナビやフロアを切り替えて、壁紙・床材・天井・外壁など個別に選んで変更できます。

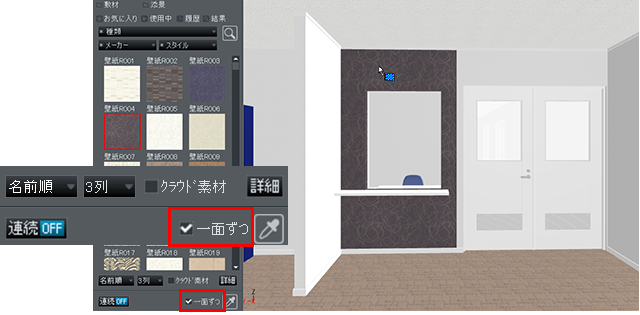

  • 壁紙を貼り分けるには

    貼り分けイメージ

    パレットの[一面ずつ]のチェックボックスをオンにしてから貼り付けると、壁一面ずつ貼り分けができます。

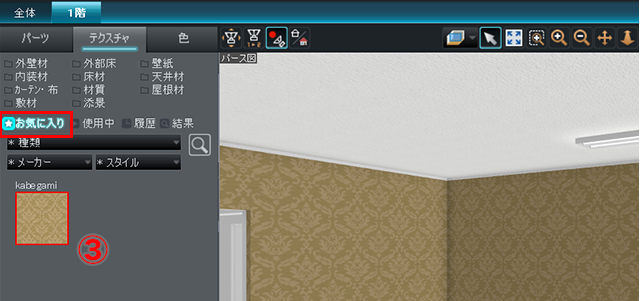

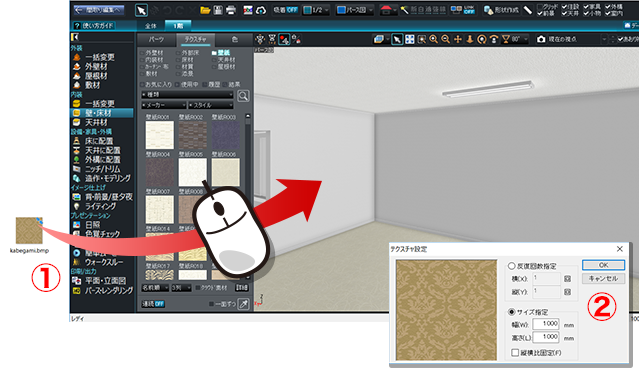

  • 画像ファイルをテクスチャにする

    画像ファイルをテクスチャにする

    画像ファイルをテクスチャにする
    1. 画像ファイルを貼り付けたい面にドラッグ
    2. 「反復回数」または「サイズ」を指定
    3. [お気に入り]に登録されます

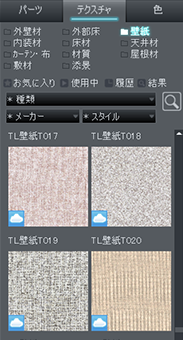

  • クラウド素材について

    クラウド素材について

    [雲]マークがついた素材を「クラウド素材」といいます。

    クラウド素材のデータは、データセンターに登録されている素材で、使用するにはデータセンターへ登録後、ログインする必要があります。

    ※クラウドライセンスをご利用の場合は、契約期間中無料でご利用いただけます。

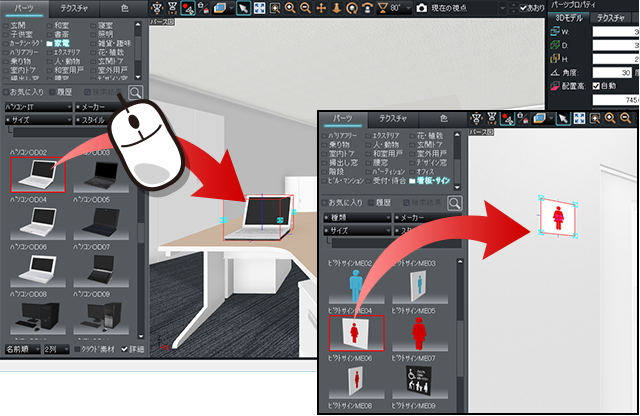

小物や人物を配置

小物などを置く

床や台の上に配置



床に配置で、オフィス家具や文具、備品などを配置します。
デスクなどの台の上にも配置可能。
サインや時計を壁に配置することもできます。

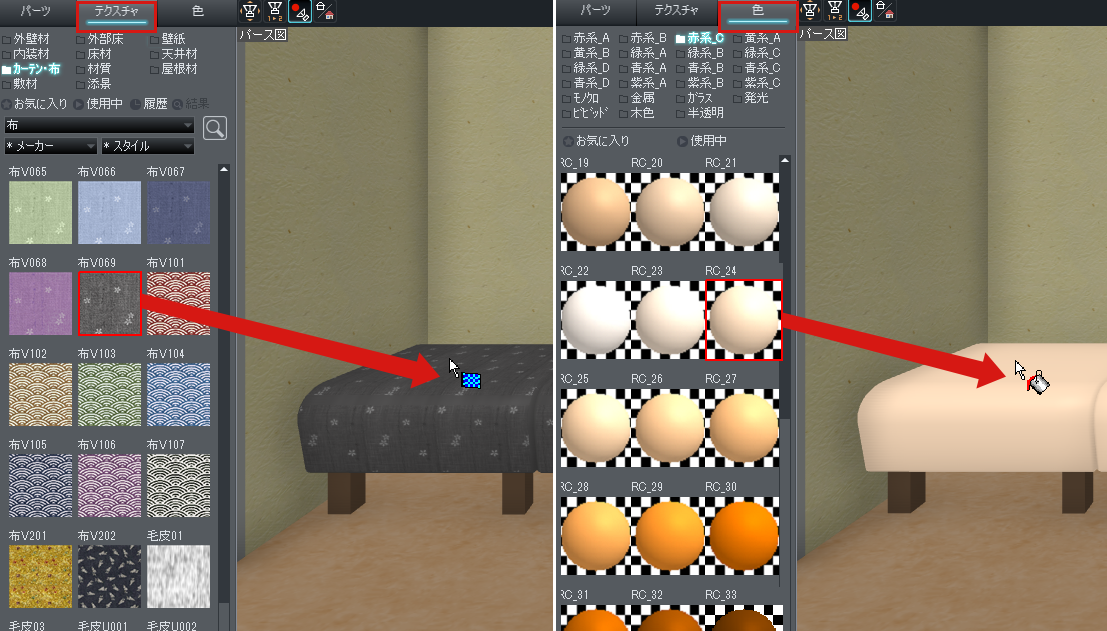

パーツにテクスチャや色を貼る

パーツにテクスチャや色を貼る

壁・床材で、パーツにテクスチャを色を貼ります。

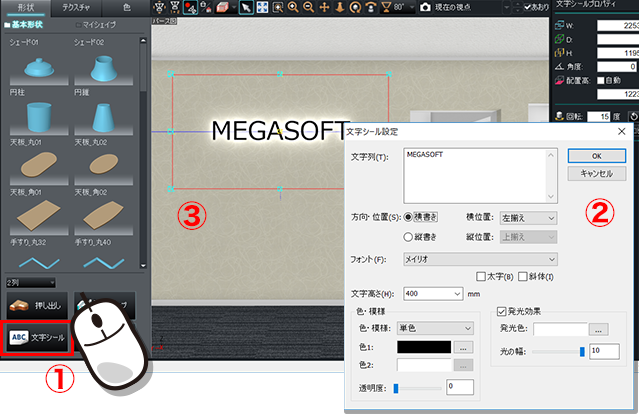

文字を配置

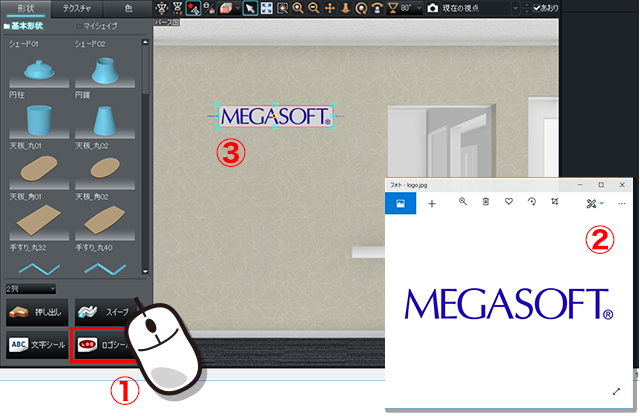

ロゴ画像を配置

文字や画像ロゴを配置



任意の文字や会社ロゴなどを壁に配置します。
会社ロゴはお持ちの画像ファイルを選択します。

イメージを仕上げる

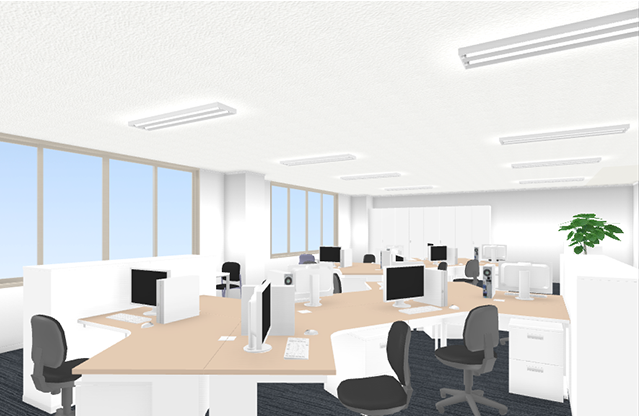

  • 光源設定

    光源設定

    ライティング
    照明器具ごとに種類や色の変更など、ライティングを調整できます。
    [自動]を選択すると、空間全体の明るさが自動調整されます。

プレゼンに使う

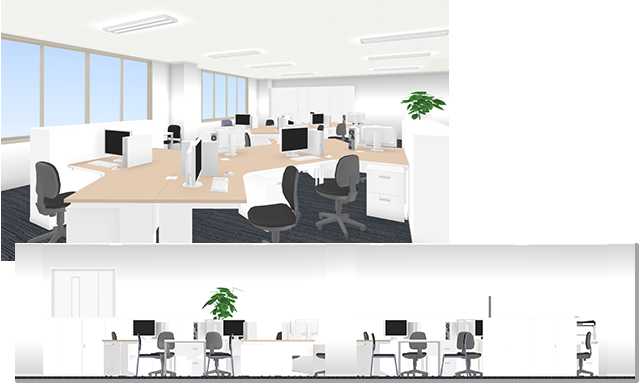

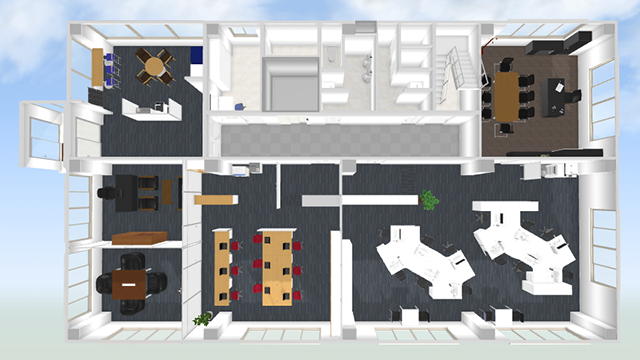

  • パース図/平面図/立面図

    パース図・立面図

    パース図 平面・立体図
    3Dパースや立面図を印刷・画像出力できます。

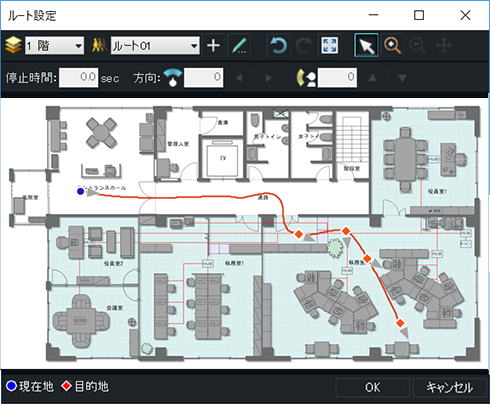

  • ウォークスルー

    ウォークスルー

    ウォークスルー
    目的地をクリックで指定して、ウォークスルーできます。
    詳しくはこちらをご覧ください。

完成です!

完成パース

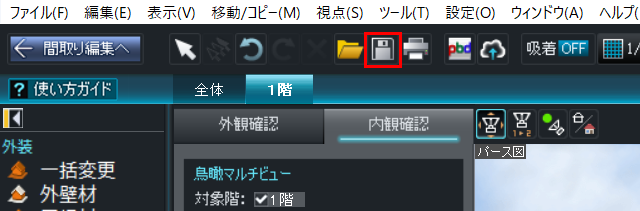

完成したデータを保存しておきましょう

上書き保存

完成したデータは、ツールバーの『上書き保存』ボタンを押して、忘れずに保存しておきましょう!

再度修正する場合

間取り画面に戻る

間取りを修正したい時は『間取り編集へ』ボタンをクリックして、間取り画面に戻って編集が可能です。

応用操作やトラブルの対処方法は、『使い方ガイド』ボタンからサポートページを参照できます。
