立水栓

別名：水栓柱

立水栓とは、屋外に設置される水道設備で、地面から立ち上がっている柱状のもの。庭のガーデニングの水やりや建物まわりの掃除、洗車などに使用されます。ほとんどの場合、水受け（排水用パン・ガーデンパン）も一緒に設置されます。

最近では、1本の立水栓に蛇口が2個ついた2口タイプが普及しています。一方の蛇口はホースを接続したままにホースへの着脱手間を省きます。もう一方は、蛇口からの水を使えるようにしたものです。また、用途に合わせて、シャワー付きやお湯が出せる混合栓タイプも選べます。屋外で使用するものなので寒冷地では、水道の凍結を防止するための水抜き機能が付いたタイプ（不凍立水栓）を選びましょう。

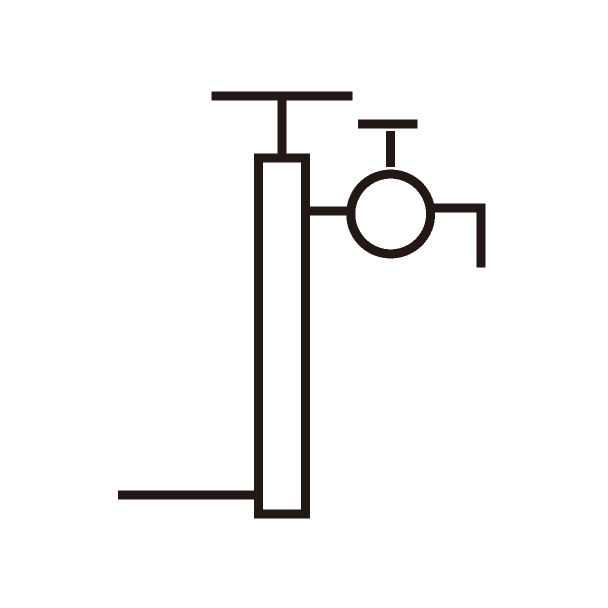

図面記号
