ガス栓記号

ガス警報器

別名:ガス漏れ警報器、ガス漏れセンサー、ガス検知器

ガス警報器とは、都市ガスやプロパンガスなどのガス漏れをセンサーで検知して、音や光で警報を発する機器。ガス漏れの他に、火災時の煙や、ガスの不完全燃焼によって発生する一酸化炭素(CO)を検知する機能が付いたものもある。図面記号の端が白いタイプは天井付けタイプ。黒いタイプは壁に埋め込む部分を表現しているので、壁付けタイプ。


ガス警報器は、ガスの種類によって設置場所が異なります。都市ガスは空気より軽いため天井から30㎝以内に、LPガスは空気より重いので床から30㎝以内に取り付けます。換気扇の近くでは意味が無いので、換気扇のすぐ横などには設置しないで下さい。戸建住宅の場合は、個々の機器から警報音を鳴らすものと、外部警報装置の付いたものや、集合住宅用のガス警報システムなどがあります。

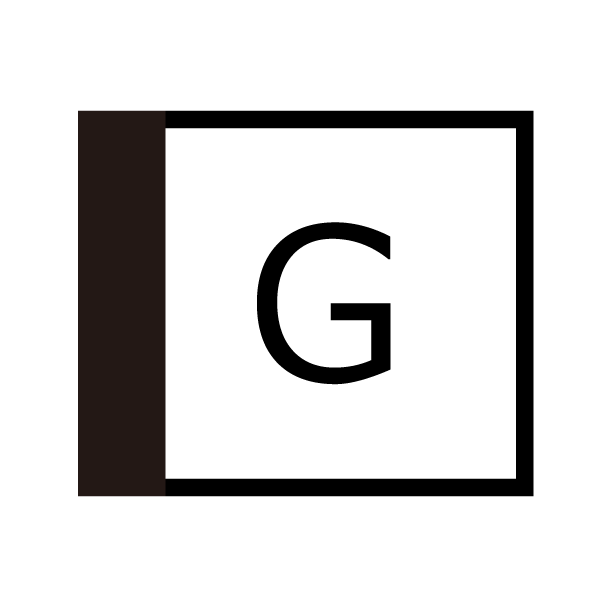

図面記号
ガス警報器

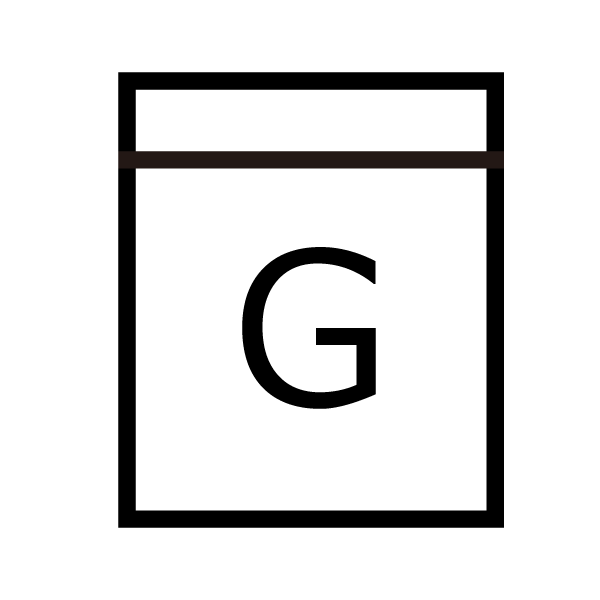

立面図記号
ガス警報器
ガス栓記号の素材

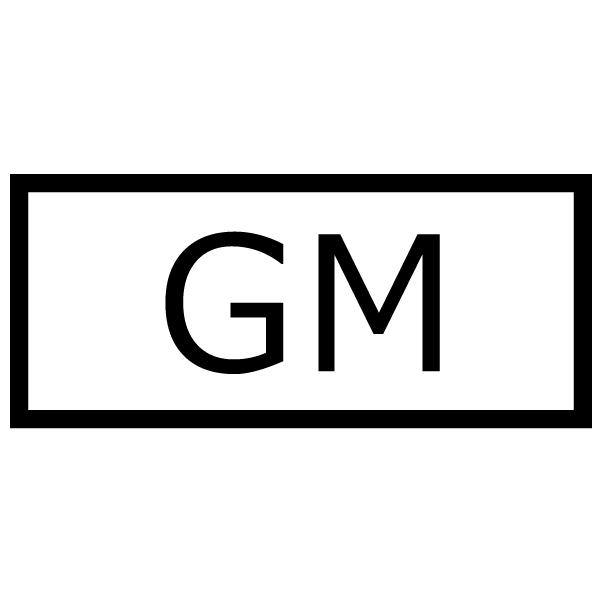

  • ガスメーター
  • ガス栓1口(ガス栓2口)
  • ガスコンセント
  • ガス警報器

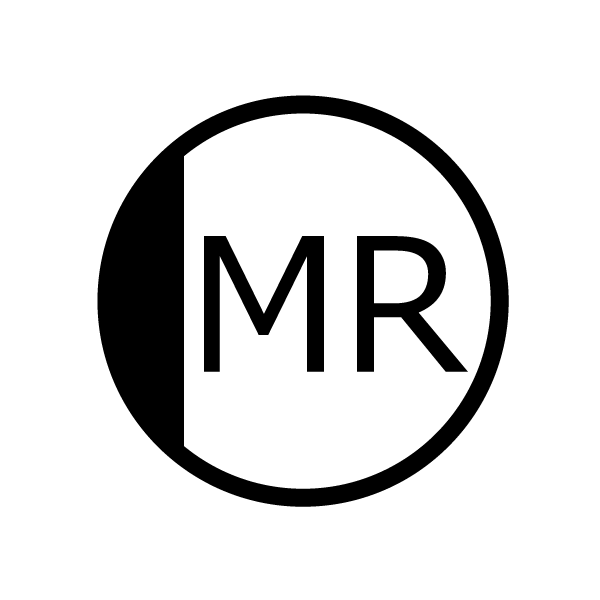

  • 給湯用メインリモコン

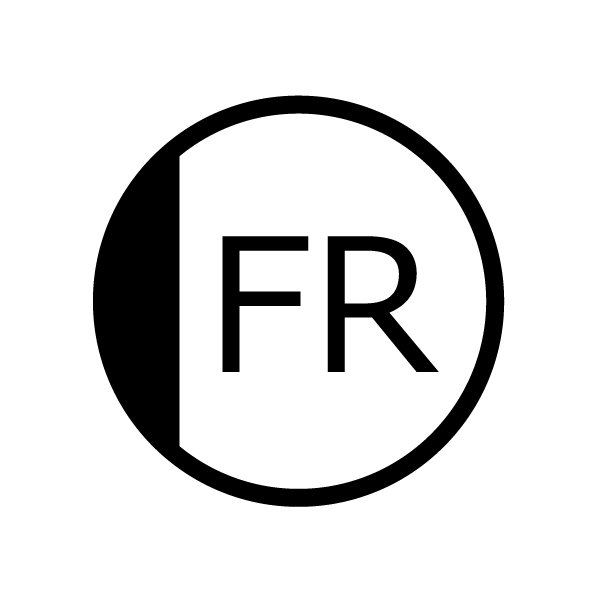

  • 風呂リモコン
