壁のコーナーに開口部を作成する

■詳細

3D医療施設プランナーの「パーツダウンロード」からコーナー用の壁開口パーツをダウンロードできます。
その壁開口のパーツを利用してレイアウトする方法をご紹介します。

■操作方法

＜建具パーツをダウンロードする＞

1. 3D医療施設プランナーを起動し、作図画面が表示されたら［建具］レイヤに切り替えます。
2. パレットの大分類リストを「お気に入り」に切り替えます。

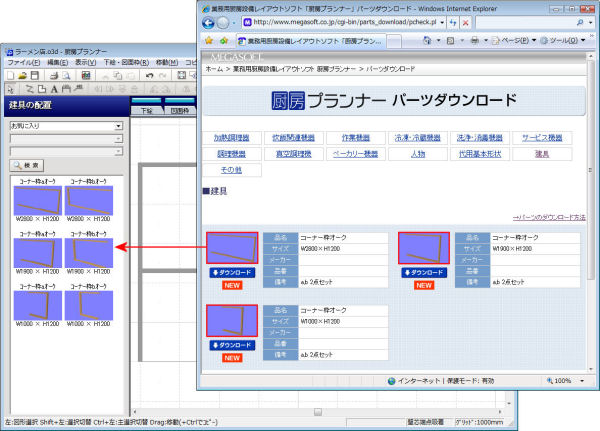

3. 「ヘルプ」メニューの「メガソフトのWebページを表示」−「パーツダウンロードページ」を選択してログインします。
4. 分類の「建具」をクリックします。
5. 表示されたコーナー枠のパーツをパレットにドラッグします。

   パーツがダウンロードされ、パレットに追加されます。
   コーナー枠パーツを１つダウンロードすると、そのパーツに対して「a」「b」、２種類の開口部が
   設定されているパーツが登録されます。

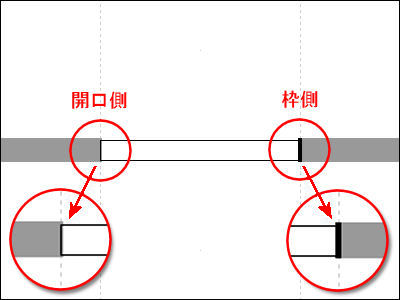

   コーナー枠を配置すると、開口側、枠側は次のように表示されます。


＜建具パーツを配置する＞

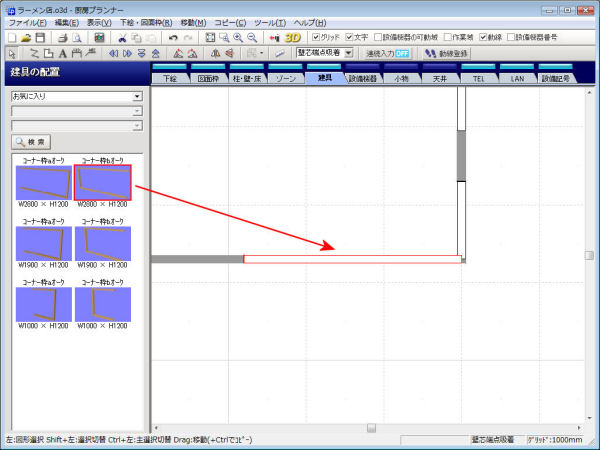

1. パレットからダウンロードしたコーナー枠のパーツを、壁のコーナーに配置します。

2. 壁芯に吸着した状態で配置すると、コーナー部分の壁が綺麗に開口されません。
   綺麗に収まるように移動する必要があります。

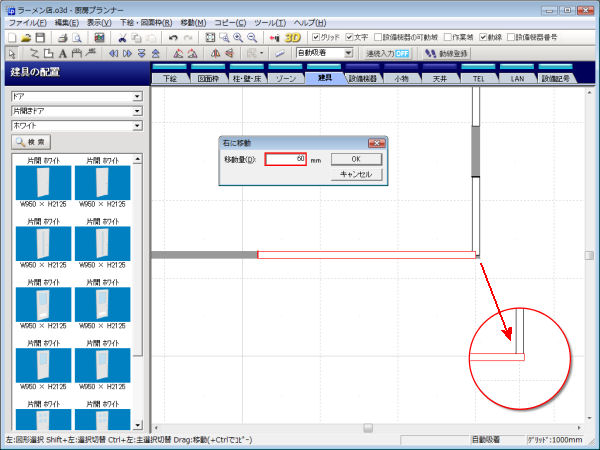

   配置したどちらかのコーナー枠を選択し、［Shift］＋方向キー（［↑］［↓］［←］［→］）を押します。
3. ［上/下/左/右に移動］で移動量に「60」mmと入力して［ＯＫ］をクリックします。

   コーナー枠が綺麗に収まります。

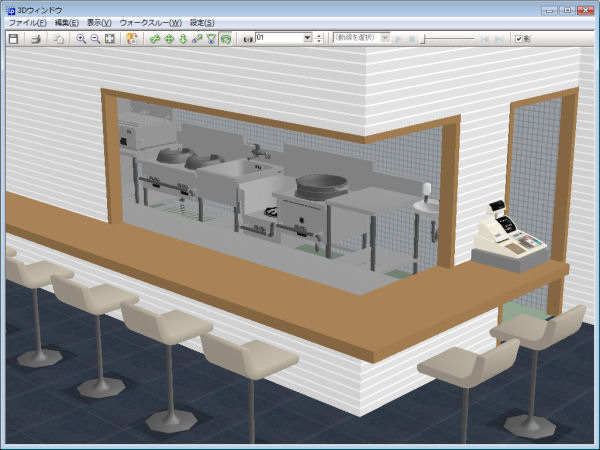

4. 設備機器や小物など、そのほかのレイアウトを作成して３Ｄウィンドウを起動します。


【注意事項】

• コーナー枠パーツによって開口できるのは壁が90度のコーナーになっている場合です。
• コーナー枠パーツは、３Ｄウィンドウでの表現を優先しているため、平面図ではシンボルのコーナー部が包絡処理されません。
• コーナー枠パーツは、パーツの反転機能には対応しておりません。向きが逆の場合はもう一方のコーナー枠パーツを配置しなおしてください。
