形状作成ツールについて |

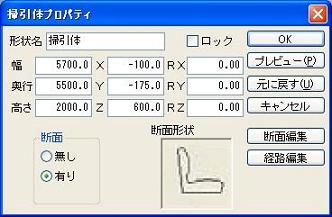

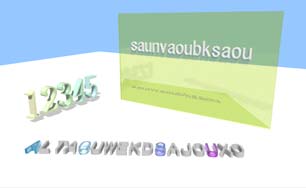

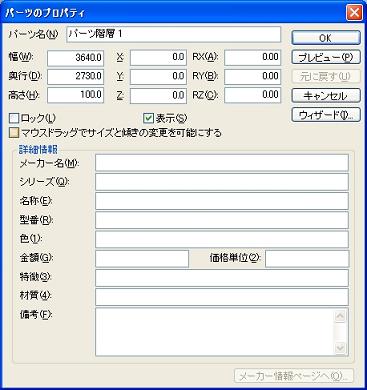

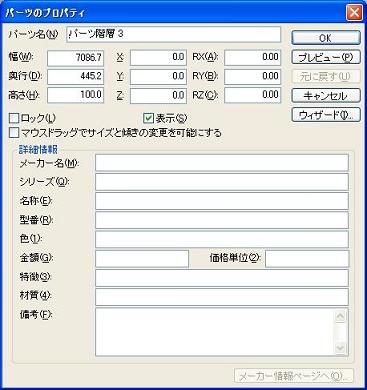

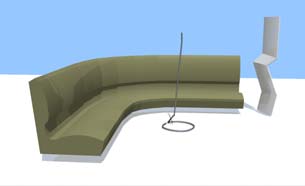

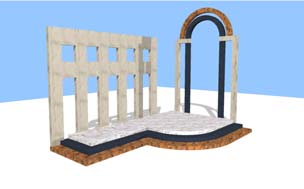

■[掃引体]ツール編集した断面形状を任意の軌道に沿って引っ張り、3次元形状を作成する機能です。[掃引体プロパティ]の[断面編集]で断面形状を、[経路編集]で引っ張る軌道を編集します。 掃引体プロパティ 断面編集 ■[3D多角形]ツール一定の厚みの(板や棒状の)多角形を作る機能です。[3D多角形プラグイン]で作図した形状が指定した厚みで立体化されます。断面形状は寸法が設定できるので、建築物の一部など、精度の高いパーツを作成できます。 3D多角形プラグイン パーツのプロパティ ■[3D文字生成]ツール一定の厚みを持った立体文字を作成する機能です。[3D文字生成プラグイン]で文字を入力し、フォント、サイズ、スタイル(斜体、太文字)が選択できます。立体化後に[パーツプロパティ]でサイズの変更もできます。 3D文字生成プラグイン パーツのプロパティ |
