プロパティでパーツや形状を回転するには

1/1ページ

■詳細

数値を指定してパーツや形状を回転することができます。
プロパティの[RX]/[RY]/[RZ]に角度を入力すると、[X]/[Y]/[Z]の座標軸を回転軸にしてパーツや形状が回転します。

■操作方法

●パーツの場合

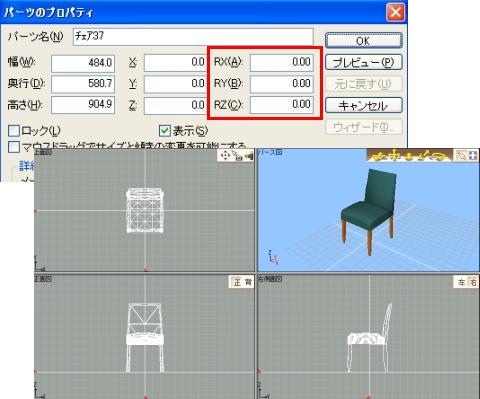

  1. パーツをダブルクリックします。

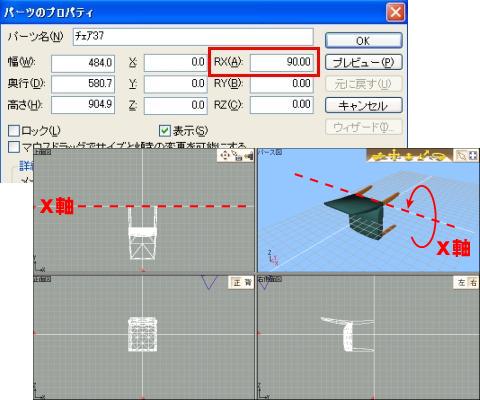

  2. [パーツのプロパティ ]が表示されます。[RX]に角度(−360〜360)を入力すると、[X軸]を回転軸にしてパーツが回転します。
    ここでは「90」と入力しています。

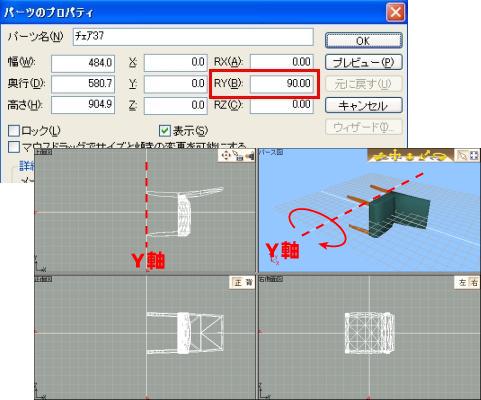

  3. [RY]に角度(−360〜360)を入力すると、[Y軸]を回転軸にしてパーツが回転します。
    ここでは「90」と入力しています。

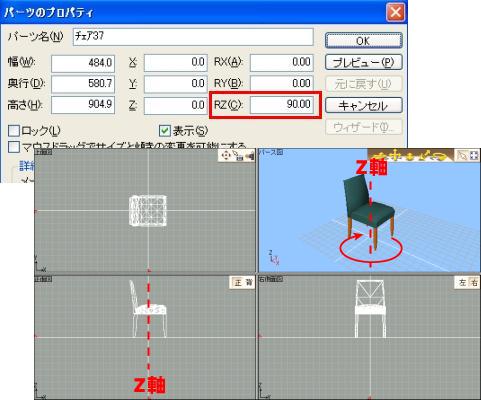

  4. [RZ]に角度(−360〜360)を入力すると、[Z軸]を回転軸にしてパーツが回転します。
    ここでは「90」と入力しています。

●形状の場合

  1. 形状をダブルクリックします。

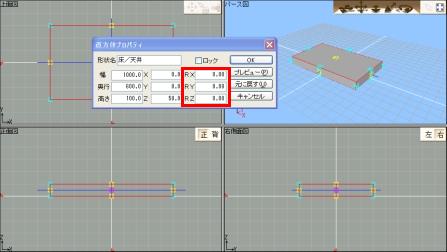

  2. [ プロパティ ] ウィンドウが表示されます。[RX]/[RY]/[RZ]に角度(−360〜360)を入力します。
    形状の種類によって[プロパティ]ウィンドウの設定項目は異なります(⇒各形状の[プロパティ]ウィンドウはこちらを参照)。
