壁のコーナーに開口部を作成する

公開日:2009年5月12日

■詳細

厨房プランナーの「パーツダウンロード」からコーナー用の壁開口パーツをダウンロードできます。
その壁開口のパーツを利用してレイアウトする方法をご紹介します。

■操作方法

<建具パーツをダウンロードする>

  1. 厨房プランナーを起動し、作図画面が表示されたら[建具]レイヤに切り替えます。
  2. パレットの大分類リストを「お気に入り」に切り替えます。
  3. 「ヘルプ」メニューの「メガソフトのWebページを表示」−「パーツダウンロードページ」を選択してログインします。
  4. 分類の「建具」をクリックします。

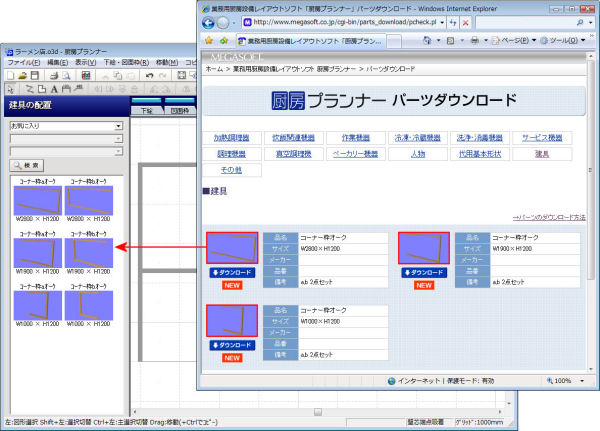

  5. 表示されたコーナー枠のパーツをパレットにドラッグします。

    パーツがダウンロードされ、パレットに追加されます。
    コーナー枠パーツを1つダウンロードすると、そのパーツに対して「a」「b」、2種類の開口部が
    設定されているパーツが登録されます。

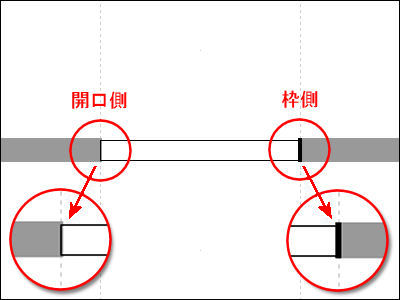

    コーナー枠を配置すると、開口側、枠側は次のように表示されます。

<建具パーツを配置する>

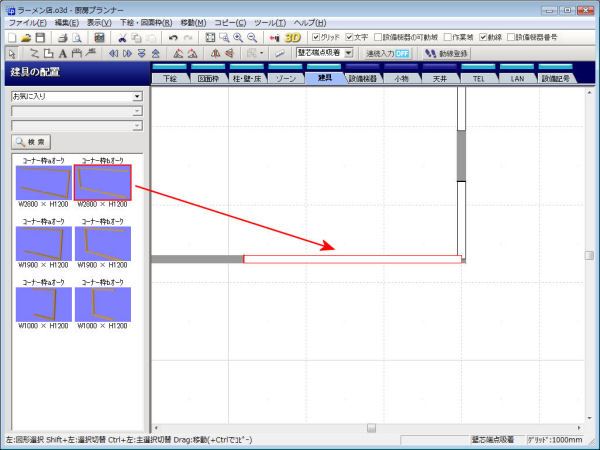

  1. パレットからダウンロードしたコーナー枠のパーツを、壁のコーナーに配置します。
  2. 壁芯に吸着した状態で配置すると、コーナー部分の壁が綺麗に開口されません。
    綺麗に収まるように移動する必要があります。

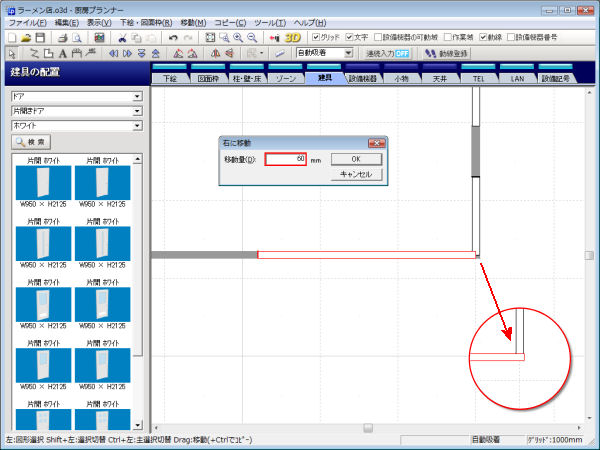

    配置したどちらかのコーナー枠を選択し、[Shift]+方向キー([↑][↓][←][→])を押します。
  3. [上/下/左/右に移動]で移動量に「60」mmと入力して[OK]をクリックします。

    コーナー枠が綺麗に収まります。

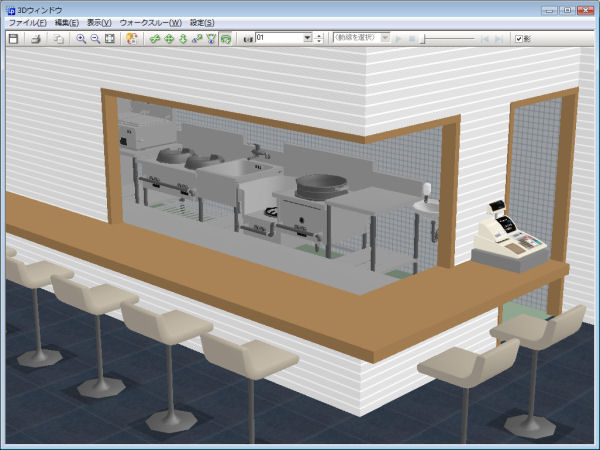

  4. 設備機器や小物など、そのほかのレイアウトを作成して3Dウィンドウを起動します。

【注意事項】

  • コーナー枠パーツによって開口できるのは壁が90度のコーナーになっている場合です。
  • コーナー枠パーツは、3Dウィンドウでの表現を優先しているため、平面図ではシンボルのコーナー部が包絡処理されません。
  • コーナー枠パーツは、パーツの反転機能には対応しておりません。向きが逆の場合はもう一方のコーナー枠パーツを配置しなおしてください。
