立体化される造作出窓の寸法について

■詳細

「造作出窓」機能で作成した部屋が立体化される寸法についてご説明します。

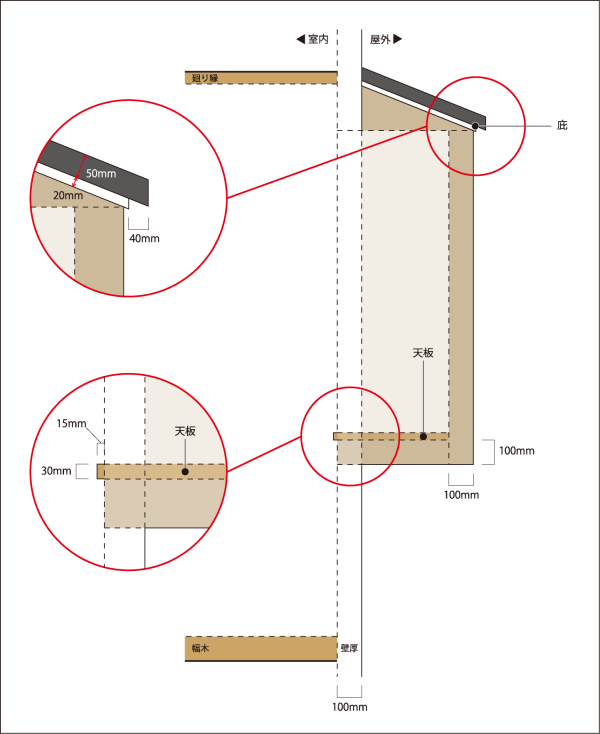

■立体化情報

1. 造作出窓の底板は「100mm」で立体化されます。
2. 造作出窓の外壁側の壁厚は、部屋の壁厚と同じ壁厚で立体化されます。
   ※初期設定では壁厚は「100mm」なので、造作出窓の外壁側の壁厚も「100mm」で立体化されます。
3. 庇の屋根面の厚みは、勾配に対して「50mm」で立体化されます。
4. 庇の軒天の厚みは、勾配に対して「20mm」で立体化されます。
5. 庇の屋根面と軒天の引き込みは「40mm」で立体化されます。
6. 天板の厚みは「30mm」で立体化されます。
7. 天板は壁面より「15mm」飛び出して立体化されます。
