風抜き開口部があるバルコニーの作成方法

次ページへ　│２│→

※	最新版の「３ＤマイホームデザイナーＰＲＯ７」では、間取り画面で様々な壁開口のパーツが配置できます。「３ＤマイホームデザイナーＰＲＯ７」製品情報はこちら

■詳細

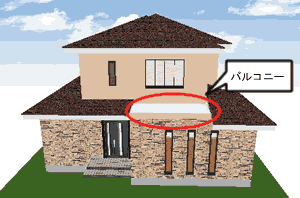

	間取り図で「バルコニー」を配置して立体化すると、右図のような手すり壁がついただけのバルコニーになります。

ここでは左図のような【風通し穴が施された手すり壁の作成方法】をご案内いたします。

■風通し穴が施された手すり壁の作成方法
	間取りで配置したバルコニーの手すり高を低く設定し、立体化後に断面生成プラグインで、開口部のあるてすり壁を作成します。
１.	間取りでバルコニーを配置します。

２.

配置したバルコニーをダブルクリックし、「部屋プロパティ」を表示します。

３.

手すり高を10mmなど低く設定します。
*ベランダの前面の手すり壁のみ風通し穴を作成する場合には、両サイドの手すり壁はそのままで良いので、変更したい壁のみ「壁高さ」で壁の高さを10mmに変更して以下の操作を行ってください。

４.

立体化します。

５.

作業しやすいように画面左上の「新規形状パレット表示」ボタンをクリックしてナビを閉じます。

６.	４面図表示にし、[２階外壁]タブをクリックします。
７.	「ツール」メニューから「形状入力」－「断面生成」を選択します。
８.	断面生成プラグイン画面が起動します。「ツール」メニュー－「グリッド設定」をクリックし、作成しやすいグリッドサイズに設定します。

９.

開口のついた外壁の４分の１の形状を作成します。

10.

「多角形入力」ボタンをクリックし、下記の順番で頂点をクリックし、⑧でダブルクリックします。
*断面生成プラグインはＤＸＦファイルを読み込むことができるので、ＤＸＦファイルを下絵として取り込んでトレースして簡単に形状を作成することができ大変便利です。

11.	厚みを設定します。ツールバー「厚み設定」ボタンをクリックし、厚み幅を数値で設定します。
12.	形状を右クリックし、「隣接コピー」－「右へコピー」を選択します。
13.	コピーされた形状を右クリックし、「回転・反転」－「左右反転」をクリックします。
14.	「立体化」ボタンをクリックします。（立体化後に、断面の形状を修正したい場合には、形状をダブルクリックし、プロパティ画面の「ウィザード」ボタンをクリックすると、断面生成の画面が表示されます。）
