レイトレースレンダリングをすると、1階と2階で外壁の色が異なっている

詳細
レイトレースレンダリングをすると、同じテクスチャを貼っていても、1階と2階で外壁の色が異なっている。

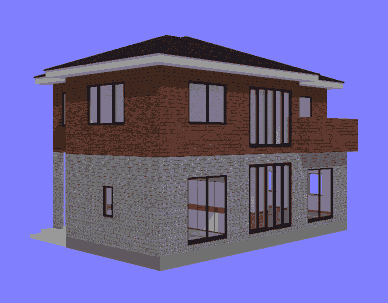

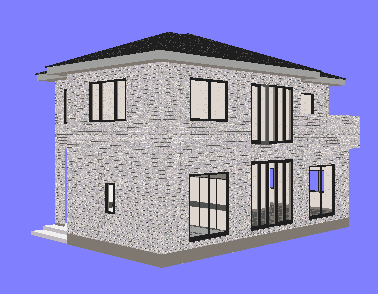

パース図 レイトレーシングした図


原因
外壁材一括変更で設定するスタイルの中には、1階と2階で異なる色が設定されているものがあります。このスタイルを設定後に1階と2階に同じテクスチャを貼ってもレイトレーシングすると、その下に貼られている色も計算するためテクスチャの色が異なっているように見えます。

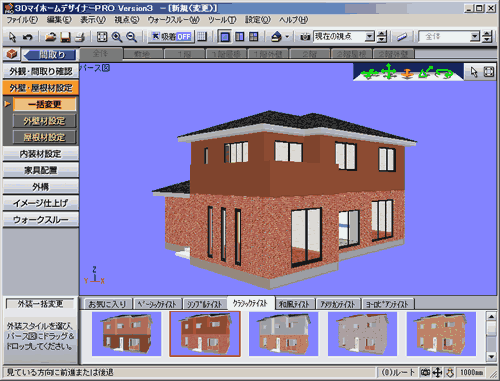

  例として、外壁材一括変更の[クラシックテイスト]の左から2つ目を設定したときの外壁の色を確認しましょう。


1.

[間取り確認]ナビに入り[1階外壁]フロアタブをクリックします。
外壁を選択しやすいようにツールバーの視点呼び出しから「斜め右から45°」を選択します。
2. 外壁の階層に移動します。1階外壁をクリックして選択後、右クリックします。右クリックメニューの「このパーツ階層へ移る」を選択します。

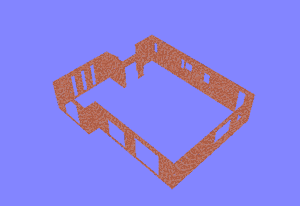

外壁の階層に移動しました。

3.

外壁をクリックして選択後、右クリックします。右クリックメニューの「色設定」を選択します。
  1階外壁には左図のようにデフォルト色が設定されています。

4. 次に2階の外壁を確認しましょう。色設定画面はキャンセルボタンで閉じます。
フロアタブを[2階外壁]に切り替えます。
5. 同じように2階外壁を選択して外壁の階層に移動します。
  外壁の階層に移動したら、外壁を選択し右クリックメニューから色設定画面を表示します。
  2階の外壁には左図のようにデフォルト色のように白っぽい色ではなく、茶色が設定されています。


レイトレースレンダリングの際には形状に設定されている色も計算するので、このように1階と2階の外壁色が異なると、同じテクスチャを貼っていても下地の色がでてくるので異なる色目になります。


このような場合には外壁の色をデフォルト色に変更後、テクスチャを貼り付けます。
操作手順はこちらをご参照ください。
