【押し出しで作成した形状（三角形の妻壁など）に窓をとりつけたい】

妻壁（押し出しツールで作成）に窓を設定する方法をご参考資料としてお伝えいたします。

【妻壁の開口について】

妻壁に直接開口はできません。形状作成の押し出しツールで、図のように分割した壁を作成してください。

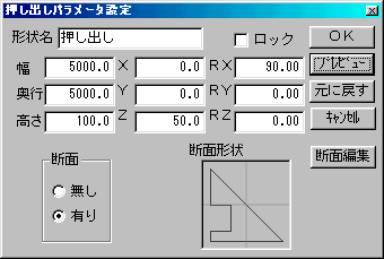

１．押し出しパラメータ設定を表示し、断面を「有り」にし、断面編集ボタンを押します。

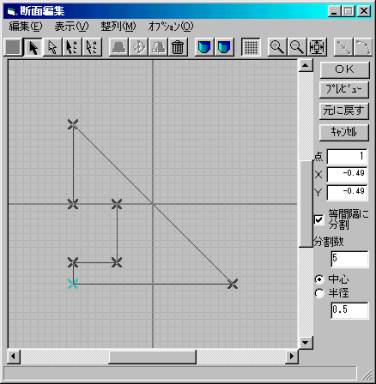

２．断面編集で図のような断面形状を作ります。

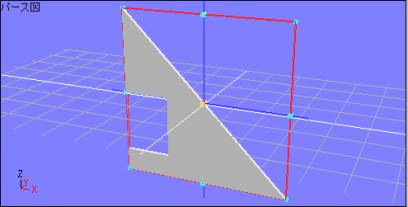

３．これを立たせます。ＲＸ90°にしてください。

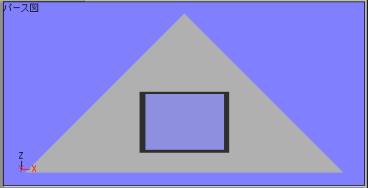

４．対称の形状を作成し、窓を入れます。

--------------------------------------------------------------------------------
