【立体化後に敷地の高さを変更する方法】



1.完成した間取り図を立体化します。

  2.立体化後、家全体を選択します。(クリックすると赤い線で囲まれます。これが選択状態です)

  3.「階層」メニューから「このパーツ階層に移る」を選択します。

  4.敷地を選択します。

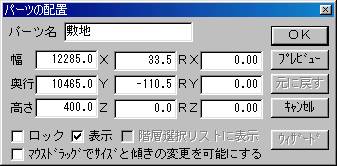

  5.「編集」メニューの「形状編集/配置」を選択します。

  6.「高さ」を変更してください。(この高さが敷地の厚みになります。)





  7.エクステリア階層に移動してください。

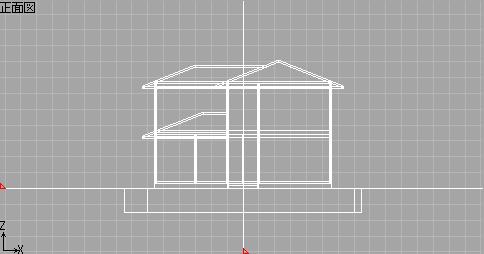

    このままですと敷地の厚みだけ変更され、高さは変更されていませんので敷地と家全体の

    垂直方向の高さを調整します。

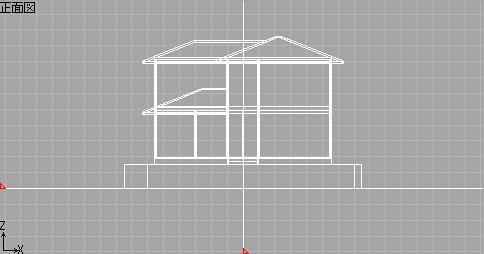

角丸四角形吹き出し: 敷地がZ軸方向の0の地点からたちあがるように調整しないといけません。



   家全体をダブルクリックしてください。

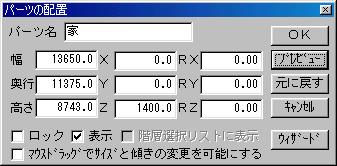

左記画面が表示されます。

「ロック」のチェックを外してください。「Z」の値を敷地の高さを変更した分、変更してください。例、6で敷地の高さを

1400mmに設定した場合、Zの値は1400mmに変更するとZ軸の「0」の地点から敷地が立ち上がります。










--------------------------------------------------------------------------------
