FIX窓を上下に並べて配置する

■詳細

３Ｄオフィスデザイナーでは、壁一枚に対し、横方向には複数の建具を配置できますが、縦方向には配置できません。
そのため、FIX窓などを上下に並べて配置する場合は、壁も上下に分割して作成してからそれぞれの壁に対してFIX窓を配置する必要があります。

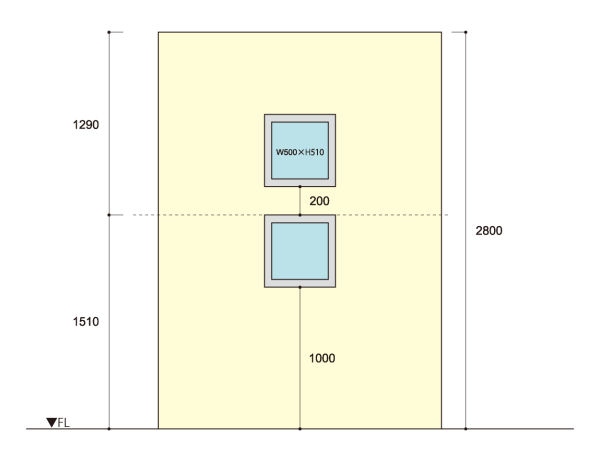

ここでは、次の図のようにFIX窓を上下２枚配置します。この作成例では、壁も下から1510mmまでの壁と1510mm～2800mmまでの2枚の壁を作成し、それぞれの壁にFIX窓（W500×H510）を配置します。

■操作方法

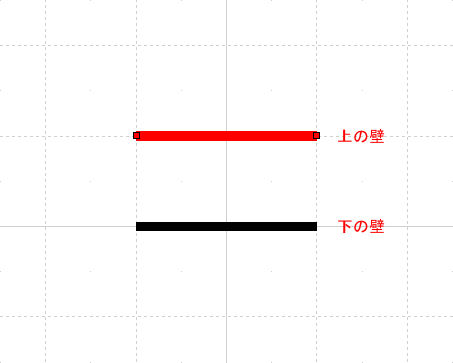

1. ［柱・壁・床］レイヤに切り替え、下用の壁と上用の壁を２枚作成します。

2. 下用の壁をダブルクリックし、表示された［壁のプロパティ］で高さ設定を「手動（下端と上端を指定）」に切り替え、下端高に「0」、上端高に「1510」と入力して［ＯＫ］をクリックします。

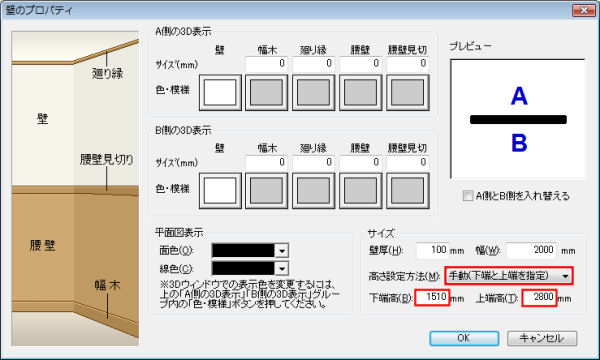

3. 上用の壁をダブルクリックし、表示された［壁のプロパティ］で高さ設定方法を「手動（下端と上端を指定）」に切り替え、下端高に「1510」、上端高に「2800」と入力して［ＯＫ］をクリックします。

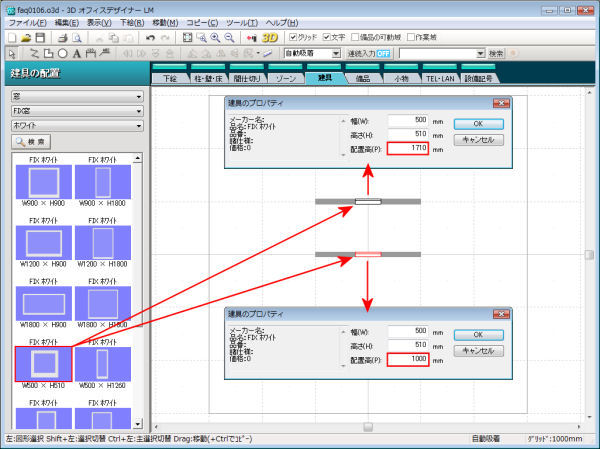

4. ［建具］レイヤに切り替え、大分類を［窓］、中分類を［FIX窓］に切り替え、「W500×H510」のFIX窓を上下の壁にそれぞれ配置します。
5. 配置したFIX窓をそれぞれダブルクリックし、表示された［建具のプロパティ］で、上用のFIX窓は配置高を「1710」、下用のFIX窓は配置高を「1000」と、それぞれ入力して［ＯＫ］をクリックします。

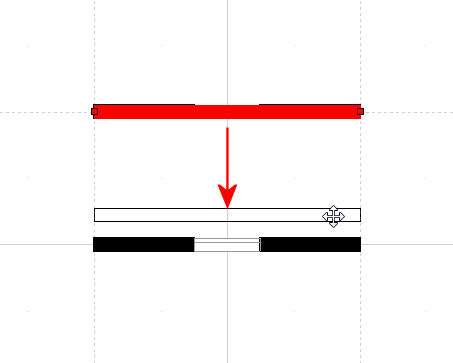

6. ［柱・壁・床］レイヤに切り替え、上用の壁をドラッグして下用の壁の上に移動します。
   このとき、上用の壁に配置したFIX窓も一緒に移動します。

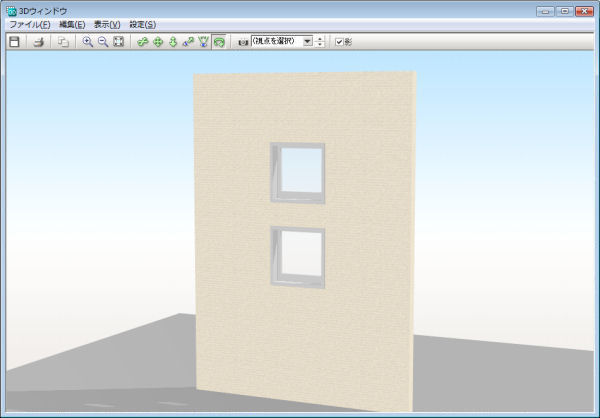

7. ３Ｄウィンドウを起動して確認します。
