半切妻屋根を作成する
公開日:2010年7月20日
■詳細
屋根の「一面ずつ」作成を利用して、半切妻屋根の作図例をご紹介します。
このイメージは屋根の勾配を5寸にしております。
■操作方法

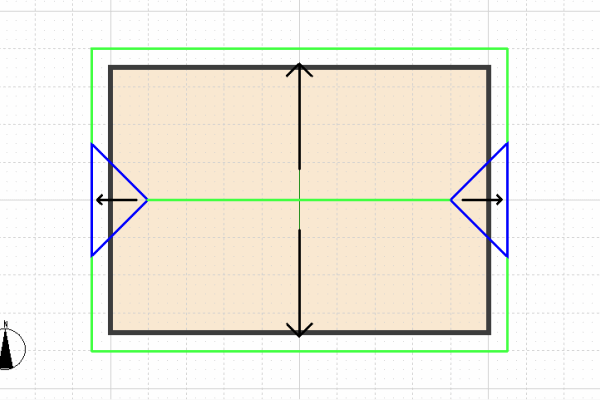

作図例

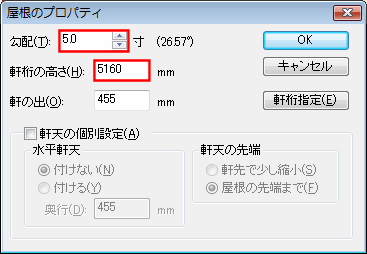

切妻屋根(作図例の緑色の屋根)から作成します。屋根の勾配と軒桁の高さを設定します。
勾配、軒桁の高さは作例の数値です。実際にデザインする建物の勾配、軒桁の高さを求めて設定してください。
次に寄棟屋根(作図例の青色の屋根)を作成します。屋根の勾配と軒桁の高さを設定します。
このとき、軒桁の高さは上屋根よりも高くなります。実際にデザインする建物の軒桁の高さを求めて設定してください。
