棟違い屋根を作成する

■詳細

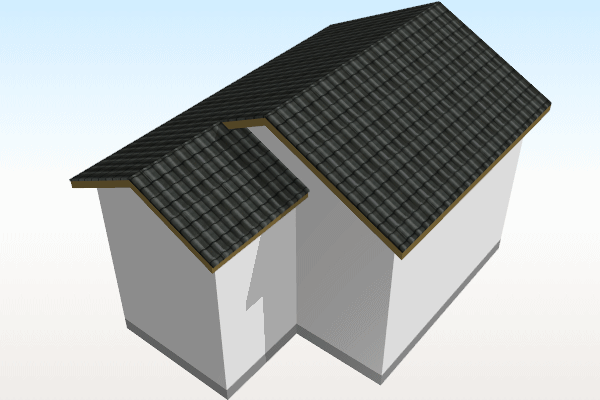

屋根の「一面ずつ」作成を利用して、棟違い屋根の作図例をご紹介します。
このイメージは屋根の勾配を5寸にしております。

■操作方法

作図例

1. 上屋根（作図例の緑色の屋根）から作成します。屋根の勾配と軒桁の高さを設定します。

   勾配、軒桁の高さは作例の数値です。実際にデザインする建物の勾配、軒桁の高さを求めて設定してください。
2. 次に下屋根（作図例の青色の屋根）を作成します。屋根の勾配と軒桁の高さを設定します。
   設定する勾配、軒桁の高さは上屋根と同じです。

   このとき、作図例で赤く囲われている部分のように、上屋根と下屋根を重なるように作成しないと、立体化したときに妻壁が自動生成されず、空洞になってしまいます。
