外壁の1階(または2階)を上下に貼り分ける



公開日:2011年1月14日

■詳細

外壁の1階、または2階を上下に貼り分ける方法です。
間取り画面で「外装スタイルのカスタマイズ」機能を利用します。


■操作方法

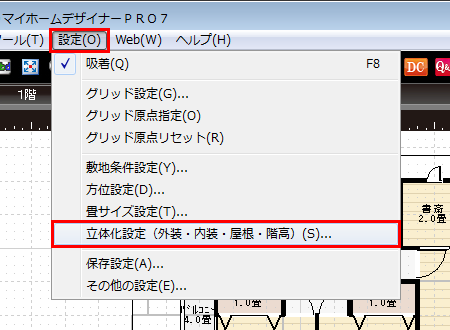

  1. 間取り画面で、[設定]メニューの[立体化設定(外装・内装・屋根・階高)]を選択します。

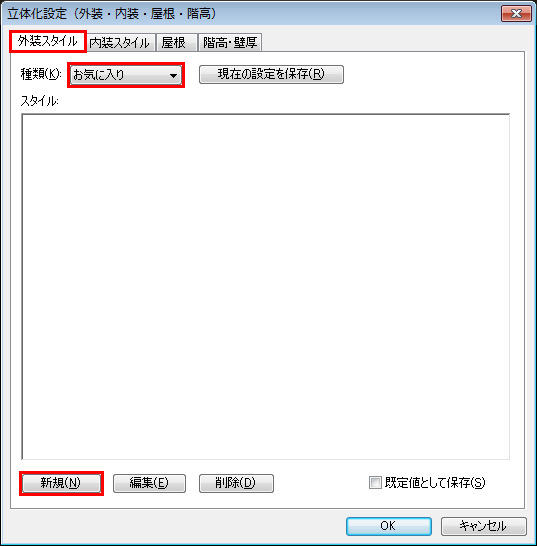

  2. 表示された立体化設定の[外装スタイル]タブで、[種類]を「お気に入り」に切り替え、[新規]ボタンをクリックします。

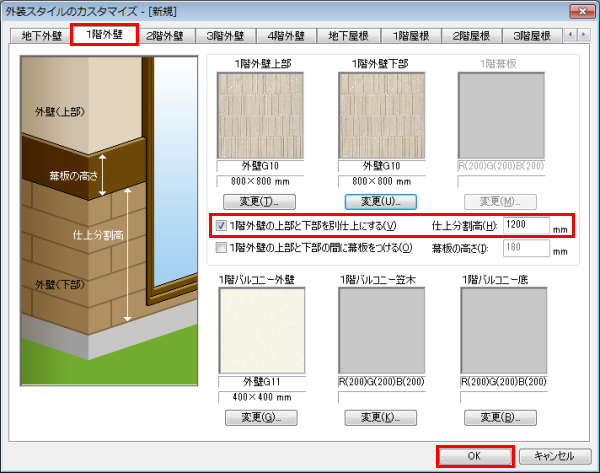

  3. 表示された[外装スタイルのカスタマイズ]の[1階外壁]タブで、[1階外壁の上部と下部を別仕上げにする]にチェックを入れ、[仕上分割高]に貼り分けたい高さを入力して[OK]をクリックします。

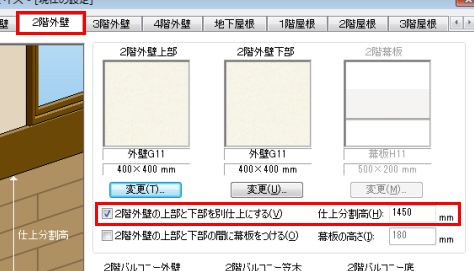

    2階の外壁を上下に貼り分けたい場合は、[2階外壁]タブに切り替えます。
    同様に、[2階外壁の上部と下部を別仕上げにする]にチェックを入れ、[仕上分割高]に貼り分けたい高さを入力して[OK]をクリックします。

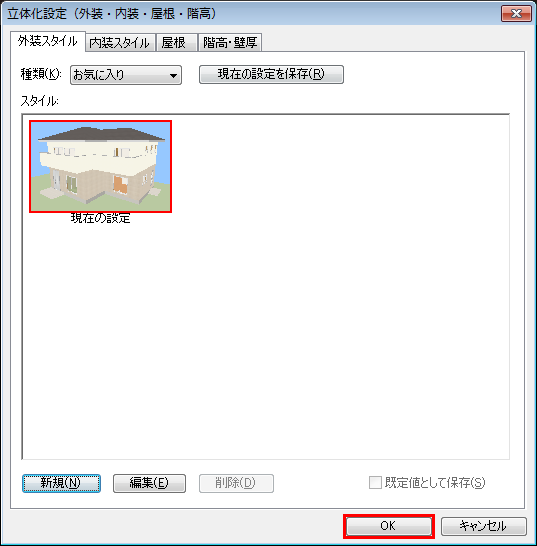

  4. 立体化設定に戻り、スタイルに「現在の設定」が表示されます。[OK]をクリックして閉じます。

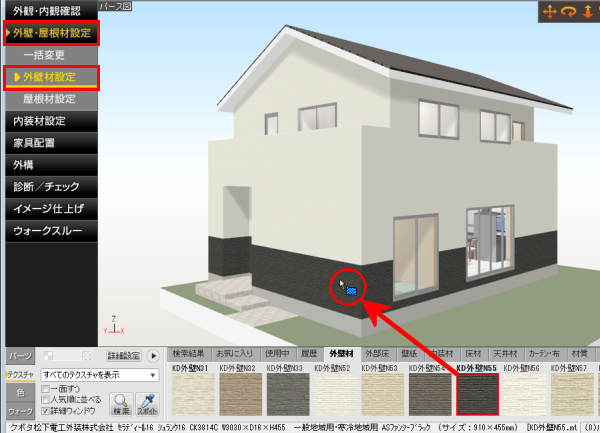

  5. 立体化し、3D画面でナビの[外壁・屋根材設定]―[外壁材設定]を選択し、テクスチャパレットからテクスチャを選択して貼り付けます。

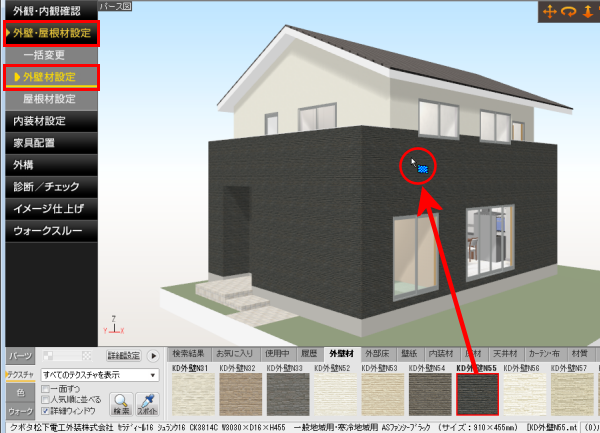

    【2階外壁を上下に貼り分けた場合】
